Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: GST5009 LF
Dokument: LP82440ANL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$0.5
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spez: |
GST5009 LF |
Ersatz: |

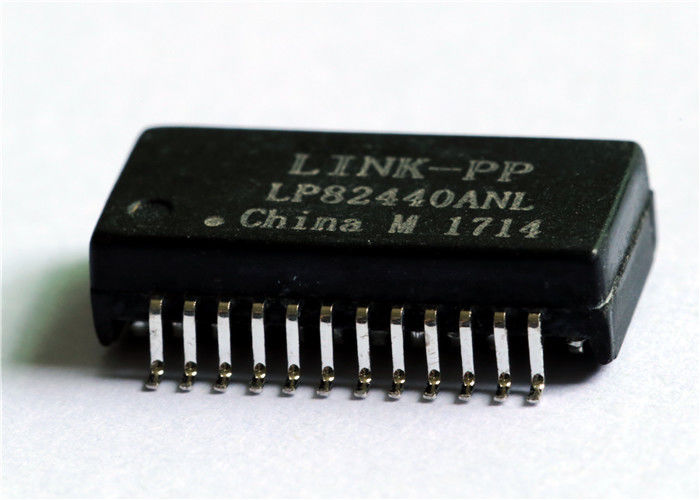

LP82440ANL |
Kurvenverhältnis: |
1CT: 1CT |
Größe / Dimension: |
15,10 mm L x 7,10 mm B |
Hipot: |
1500V |
Proben: |
Kostenlos verfügbar |
Paket: |
24-Pin SOP/SMD |
Betriebstemperaturbereich: |
0 ℃ bis +70 ℃ |
Aktuell: |
350 mA |
ROHS- und Halogenfrei: |
JA |
Spez: |
GST5009 LF |
Ersatz: |
LP82440ANL |
Kurvenverhältnis: |
1CT: 1CT |
Größe / Dimension: |
15,10 mm L x 7,10 mm B |
Hipot: |
1500V |
Proben: |
Kostenlos verfügbar |
Paket: |
24-Pin SOP/SMD |
Betriebstemperaturbereich: |
0 ℃ bis +70 ℃ |
Aktuell: |
350 mA |
ROHS- und Halogenfrei: |
JA |
| Parameter | Spezifikation | Technische Bedeutung |
|---|---|---|
| Ethernet-Geschwindigkeit | 100/1000 BASE-T (Gigabit) | Vollduplex-Konformität gemäß IEEE 802.3af und ANSI X3.263 |
| PoE-Kompatibilität | IEEE 802.3af (350 mA Strom) | Dedizierte netzseitige Mittelabgriffe (MCT1–MCT4) für die Gleichstromeinspeisung |
| Pakethöhe | 4,00 mm [0,157 Zoll] (Ultra-Low-Profile) | Perfekte Passform für 1U-Blade-Server, schlanke Router und PCIe-Tochterkarten |
| Paket / Pinbelegung | 24-Pin-SOP-Oberflächenmontage (SMD) | Standardmäßiger Stiftabstand von 1,00 mm für automatisiertes SMT-Bestücken mit hoher Ausbeute |
| Windungsverhältnis | 1CT: 1CT (±5%)(Alle 4 Paare) | Symmetrische Topologie, kompatibel mit Spannungsmodus- und Strommodus-PHYs |
| Induktivität (OCL) | 350 µH Min.(@ 100 kHz, 0,1 V, 8 mA DC) | Hoher Sättigungswiderstand bei kontinuierlichem unsymmetrischem Gleichstrom |
| Einfügedämpfung | -1,0 dB max. (1 ~ 100 MHz) | Außergewöhnliche Übertragungseffizienz bei minimaler Signaldämpfung |
| Rückflussdämpfung (100 Ω) | -18,0 dB Min. (1 ~ 30 MHz) | Übertrifft Industriestandards zur Minimierung hochfrequenter Reflexionen |
| Übersprechdämpfung | -45 dB Min. (@ 30 MHz) | Überlegene Kanal-zu-Kanal-Isolierung, die eine Paket-Kreuzkopplung verhindert |
| Hi-Pot-Isolierung | Mindestens 1500 Vrms | Zertifizierte galvanische Grenze, die das Kernsilizium vor Kabeltransienten schützt |
| Parameter | Testbedingung | Spezifikationsgrenze |
|---|---|---|
| Windungsverhältnis (TX & RX) | 100 kHz, 0,1 V | 1CT: 1CT (±5%) |
| Leerlaufinduktivität (OCL) | 100 kHz, 0,1 V, 8 mA DC-Vorspannung | Mindestens 350 µH |
| Aktuelle Fähigkeit | Netzseitiger Dauerstrom | 350 mA (IEEE 802.3af PoE) |
| Einfügedämpfung | 1 ~ 100 MHz | -1,0 dB Maximum |
| Rückflussdämpfung (100 Ω Last) | 1 ~ 30 MHz | -18,0 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 40 MHz | -14,4 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 50 MHz | -13,1 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 60 ~ 80 MHz | -12,0 dB Minimum |
| Rückflussdämpfung (100 Ω Last) | 100 MHz | -10,0 dB Minimum |
| Übersprechdämpfung | 30 MHz | -45,0 dB Minimum |
| Übersprechdämpfung | 60 MHz | -40,0 dB Minimum |
| Übersprechdämpfung | 100 MHz | -35,0 dB Minimum |
| Differential-zu-Gleichtakt-Modus (DCMR) | 30 MHz | -40,0 dB Minimum |
| Differential-zu-Gleichtakt-Modus (DCMR) | 60 MHz | -35,0 dB Minimum |
| Differential-zu-Gleichtakt-Modus (DCMR) | 100 MHz | -30,0 dB Minimum |
| Dielektrischer Hi-Pot (Isolation) | 60 Sekunden (primär bis sekundär) | Mindestens 1500 Vrms |
| Betriebstemperaturbereich | Ambiente | 0°C bis +70°C |
| Lagertemperaturbereich | Nicht betriebsbereit | -25°C bis +85°C |
| Parameter | Spezifikation |
|---|---|
| Körpermaße | 15,10 mm [0,594 Zoll] × 7,10 mm [0,280 Zoll] |
| Gesamte äußere Spannweite | 10,00 mm [0,394 Zoll] |
| Modulhöhe | 4,00 mm [0,157 Zoll] Max. |
| Pin-Pitch | 1,00 mm [0,039 Zoll] |
| Spanne über 12 Pins | 11,00 mm [0,433 Zoll] |
| Koplanarität | ≤0,10 mm [0,004 Zoll] |
| Empfohlenes PCB-Lötflächenmuster – Pad-Breite | 0,60 mm [0,024 Zoll] |
| Empfohlenes PCB-Lötflächenmuster – Pad-Länge | 1,35 mm [0,053 Zoll] |
| Abstand der inneren Pad-Reihe | 8,00 mm [0,315 Zoll] |
| Spannweite der äußeren Pad-Reihe | 10,70 mm [0,421 Zoll] |
Antwort: Ja. Der GST5009 LF entspricht vollständig den IEEE 802.3af-Standards und unterstützt bis zu 350 mA kontinuierlichen symmetrischen Gleichstrom über dedizierte Mittelabgriffe (Pins 15, 18, 21 und 24). Es ist für PoE-betriebene Geräte (PD) und Power Sourcing Equipment (PSE) mit einer Leistung von bis zu 15,4 W konzipiert.
Antwort: Zu den direkten 100-prozentigen Pin-für-Pin-Drop-In-Ersatzteilen gehören der LINK-PP LP82440ANL (der einen verbesserten industriellen Temperaturbereich von -40 °C bis +85 °C bietet), Pulse Electronics H5008NL / HX5008NL und Würth Elektronik 749020011. Alle haben den gleichen 24-Pin-SOP-Footprint, 4,0 mm Höhe und ein Windungsverhältnis von 1 CT:1 CT.
Antwort: Integrierte Standard-RJ45-Anschlüsse (Magjacks) erfordern einen vertikalen Abstand von 13,5 mm bis 16 mm. Die Höhe von 4,00 mm des GST5009 LF ermöglicht es Netzwerk-Hardware-Ingenieuren, hochdichte Gigabit-Ethernet-Magnetbauteile in kompakte 1U-Telekommunikations-Racks, flache PCIe-Karten und ultraschlanke eingebettete IoT-Gehäuse einzubauen.
