100B-1003X 10/100BASE-TX Einzel-Hafen Transformator 100B-1003FNL, 100B-1003

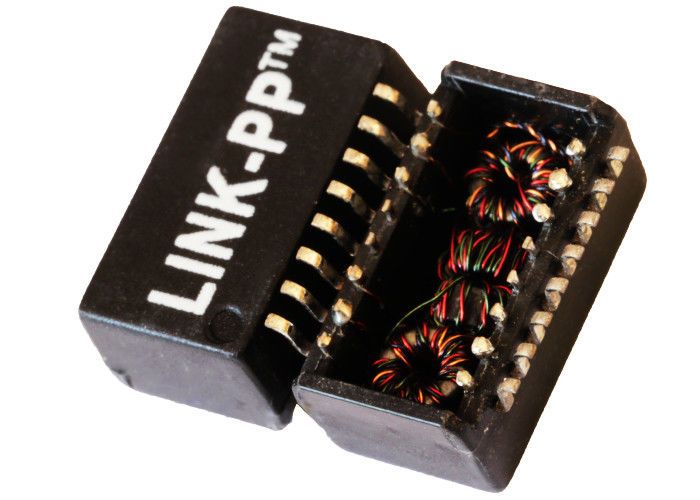

DeriNRCORE 100B-1003Xist ein Single-Port in Mil-Aero-QualitätDiskretes 10/100Base-TX-Fast-Ethernet-Transformatormodulin einem 16-poligen SMT-Gehäuse (12,95 × 6,98 × 6,22 mm). Es wurde für geschäftskritische Zuverlässigkeit entwickelt und zeichnet sich durch eine extreme Betriebstemperatur von aus-55°C bis +125°C,1500 Vrmsdielektrische Spannungsfestigkeit (DWV), eine minimale Leerlaufinduktivität (OCL) von350 µH mit 8 mA DC-Vorspannung, und einMSL 3Bewertung. Um das katastrophale Wachstum von Zinn-Whiskern in Flug- und Verteidigungssystemen zu verhindern, ist die standardmäßige Endoberfläche authentischSn63Pb37 (Zinn/Blei)mit einem Spitzen-Reflow-Profilwiderstand von235°C. Sowohl die TX- als auch die RX-Kanäle verfügen über einen internenDrossel + Transformator (C, T)Topologie.

Technische Spezifikationen:

1. Elektrische Leistung (bei 25 °C)

2. Umwelt-, Material- und Montagebewertungen

Datenblatt zum 100B-1003X 10/100 BASE-TX-Transformatormodul:

Hauptmerkmale der 16-poligen SMD-Ehernet-Magnetelemente 100B-1003X:

Der100B-1003Xist ein robustes, diskretes Single-Port-Ethernet-Transformatormodul, das für die Bereitstellung geschäftskritischer Netzwerke in extremen Luft- und Raumfahrt-, Verteidigungs- und rauen Industrieumgebungen entwickelt wurde. Vollständig konform mitIEEE 802.3 10/100Base-TXDieses 16-polige Gull-Wing-Modul zur Oberflächenmontage gemäß den Standards integriert präzise 1CT:1CT-Sende- (TX) und Empfangskanäle (RX), die jeweils durch eine interne geschützt sindGleichtaktdrossel und Transformator (C, T)Bühne.

Im Gegensatz zu kommerziellen Magneten, die auf standardmäßige Industrietemperaturen beschränkt sind, ist die „X“-Stufe für kompromisslosen Dauerbetrieb ausgelegt-55°C bis +125°C. Das Modul ist in einem mit Epoxidharz verkapselten Gehäuse untergebracht, das starken mechanischen Stößen, kontinuierlichen Vibrationen und Temperaturschwankungen standhält. Um die Anti-Zinn-Whisker-Anforderungen der Luft- und Raumfahrtindustrie (z. B. GEIA-STD-0005-2) zu erfüllen, verfügt die Basis 100B-1003X über eine dedizierteSn63Pb37 eutektische Zinn-Blei-Oberfläche, wodurch die Kurzschlussgefahr, die mit der Reinzinnbeschichtung in druckloser Avionik und taktischer Gefechtsfeldausrüstung verbunden ist, vollständig gemindert wird.

• Vollständiger Temperaturbereich in Mil-Aero-Qualität: Bewertet von-55°C bis +125°CDadurch wird sichergestellt, dass es bei extremen thermischen Schwankungen nicht zu einer Sättigung des Magnetkerns oder einem Zusammenbruch der Induktivität kommt.
• Stabilität der DC-Vorinduktivität: Liefert≥350 µH OCL mit angelegter kontinuierlicher DC-Vorspannung von 8 mA, wodurch eine Abweichung der Grundlinie in Umgebungen mit hohem Geräuschpegel verhindert wird.
• Authentisches Sn63Pb37 Anti-Whisker-Finish: Beseitigt mikroskopisch kleine Zinn-Whisker-Wachstum in flugkritischer Elektronik (RoHS-Ausnahme für Verteidigungszwecke; „NL“-Option für kommerzielle Bleifrei-Konformität verfügbar).
• Verbesserte Hochfrequenzleistung: Erreicht20 dB minimale Rückflussdämpfungbei 2/30 MHz undMindestens 35 dB DM-zu-CM-Unterdrückungbis zu 100 MHz und übertrifft damit die Standardmodule der 100B-1001-Serie.
• Robustes 16-Pin-SMT-Gehäuse: Maße 12,95 × 6,98 × 6,22 mm; Gull-Wing-Leitungen bieten eine konforme Zugentlastung gegen PCB-CTE-Fehlanpassungen bei Thermoschock.

Montagerichtlinien für den Mil-Aero-Transformator 100B-1003X:

1. Reflow-Profildecke (235 °C Spitze):
   Laut offiziellem Datenblatt hält das standardmäßige mit Epoxidharz verkapselte Sn63Pb37-Gehäuse einem stand235°C Spitzentemperaturprofil(Flüssigkeit bei 183°C).Verarbeiten Sie keine Basis-SnPb-Teile unter standardmäßigen bleifreien SAC305-Profilen (245 °C–260 °C)., da übermäßige Hitze zu einem internen Aufschmelzen des Lots und einer Delaminierung des Gehäuses führen kann.
2. MSL 3 Bodenleben & Backen:
   Bewertet mitMSL 3, das Modul hat eine Standzeit von168 Stundenbei ≤30°C/60% RH. Wenn Teile dieses Fenster überschreiten oder die Dichtung des Feuchtigkeitssperrbeutels (MBB) beeinträchtigt ist, backen Sie entsprechendIPC/JEDEC J-STD-033vor dem Reflow.

Weitere Artikelspezifikationen:

Technische FAQ:

F1: Warum spezifiziert 100B-1003X eine maximale Einfügungsdämpfung von 1,2 dB im Vergleich zu 1,0 dB beim Standard 100B-1003?

A: Die „X“-Version ist über ein erweitertes Temperaturfenster von qualifiziert-55°C bis +125°C(gegenüber -40 °C bis +85 °C für 100B-1003). Die etwas höhere Einfügungsdämpfung (1,2 dB) erklärt den höheren Wärmewiderstand und die Kernstabilitätsmargen, die über einen gesamten Temperaturbereich von 180 °C erforderlich sind.

F2: Warum wird Sn63Pb37 gegenüber einer bleifreien Beschichtung bei Hardware in Mil-Aero-Qualität bevorzugt?

A: Beim Galvanisieren mit reinem Zinn (>97 % Sn) können im Laufe der Zeit spontan mikroskopisch kleine leitfähige Whisker entstehen, die zeitweise oder katastrophale Phasenkurzschlüsse verursachen. Gemäß GEIA-STD-0005-2 und den Beschaffungsvorschriften für Verteidigungsgüter ist Sn63Pb37 unbedingt erforderlich, um das Wachstum von Zinnwhiskern zu verhindern.

F3: Kann 100B-1003X mit Rundsteckverbindern (z. B. MIL-DTL-38999) verwendet werden?

A: Ja. In unternehmenskritischen Avionik- und Marinesystemen werden RJ45-Buchsen aus Kunststoff selten extern verwendet. Der diskrete Transformator 100B-1003X wird direkt auf der Leiterplatte montiert und filtert Differenzleitungen, bevor sie zu einem robusten, am Chassis montierten runden D38999-Stecker weitergeleitet werden.
