Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: 0826-1X2T-23-F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $1.1-$5.19
Verpackung Informationen: BEHÄLTER
Lieferzeit: innerhalb von 2-3 Tagen
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000.000/Monat
Teilenummer: |
0826-1X2T-23-F |
Anzahl der Ports: |
Dual-Port (1×2) |
Steckertyp: |
Gigabit-Magjack |
Anwendungen: |
10/100/1000 Base-T |
Montageart: |
Durch Loch |
Orientierung: |
90 ～ Winkel (rechts) |
Beendigung: |
Lot |
Abschirmung: |
Schirmed, Emi Finger |
Teilenummer: |
0826-1X2T-23-F |
Anzahl der Ports: |
Dual-Port (1×2) |
Steckertyp: |
Gigabit-Magjack |
Anwendungen: |
10/100/1000 Base-T |
Montageart: |
Durch Loch |
Orientierung: |
90 ～ Winkel (rechts) |
Beendigung: |
Lot |
Abschirmung: |
Schirmed, Emi Finger |

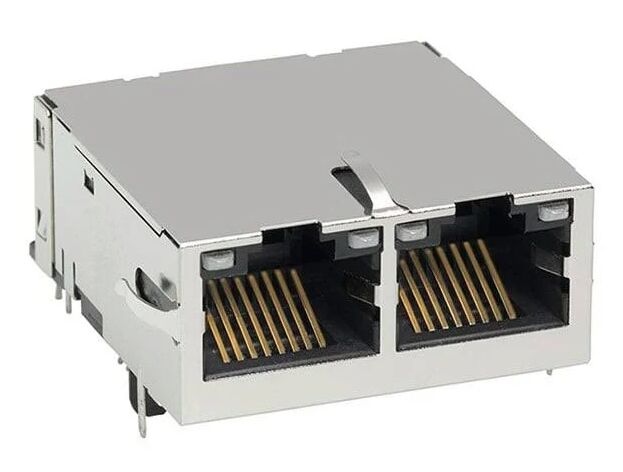

0826-1X2T-23-F Gigabit MagJack Dual-Port RJ45-Anschluss mit integrierter Magnetik, 12 Kernen, EMI-Schutz, 1500Vrms Isolation und LED-Anzeigen für Netzwerkgeräte mit 10/100/1000Base-T Ethernet.
DieDie Anlage ist in der Lage, die Anlage zu ersetzen.ist einmit einer Breite von mehr als 20 mm,, für10/100/1000Base-T Gigabit Ethernet-Anwendungen.
Das hier.mit einem Schirm mit durchlöchrigem Geradenwinkel RJ45 MagJackintegriertLAN-Transformatoren, Filterung im gemeinsamen Modus und doppelte LEDs, die eine vereinfachte PCB-Konstruktion ermöglicht und gleichzeitig eineSignalintegrität, EMI-Unterdrückung und IEEE 802.3-konforme Isolationsleistung.
Mit12 Kerne pro Port und Tab-up-Orientierung, dieDie in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.ist weit verbreitet in Netzwerkgeräten wie Ethernet-Switches, Routern, Netzwerk-Interface-Karten (NICs) und industriellen Ethernet-Geräten.
- Ich weiß.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
| Typ des Steckers | RJ45 MagJack |
| Portkonfiguration | 1 × 2 (Doppelhafen) |
| Ethernet-Geschwindigkeit | 10/100/1000Base-T |
| Anwendungen | Ethernet-LAN, Auto-MDIX |
| Typ der Montage | Durchs Loch |
| Orientierung | Rechtswinkel (90°) |
| Kündigung | Lötmittel |
| Höhe über der PCB | 13.59 mm |
| LED-Farbe | Grün / Orange / Gelb |
| Tab-Richtung | Aufstehen. |
| Anzahl der Kerne pro Jack | 12 |
| Schirmung | Abgeschirmt mit EMI-Finger |
| Verpackung | Tray |
| Betriebstemperatur | 0°C bis +70°C |
| Parameter | Spezifikation |
|---|---|
| Drehverhältnis | 1CT: 1CT ± 2% (TP1-TP4) |
| Induktion (OCL) | ≥ 350 μH @ 100 kHz, 100 mV RMS |
| Häufigkeit | Maximaler Verlust |
|---|---|
| 0.1 ¢1 MHz | -1,1 dB |
| 1 ̊65 MHz | -0,5 dB |
| 65-100 MHz | -0,8 dB |
| 100-125 MHz | -1,2 dB |
| Häufigkeit | Min. |
|---|---|
| 0.5·40 MHz | -18 dB |
| 40 ̊100 MHz | -12 + 20log ((f/80MHz) dB |
| Parameter | Spezifikation |
|---|---|
| CM-CM-Ablehnung | ≥ -30 dB (100kHz/100MHz) |
| CM-DM-Ablehnung | ≥ -35 dB (100kHz/100MHz) |
| Parameter | Spezifikation |
|---|---|
| Hypotische | 1500 Vrs |
| Einhaltung der Vorschriften | IEEE 802.3 Isolationsanforderung |
Alle Einheiten sind100% der Produktion getestetdie Einhaltung der Ethernet-Isolierungsstandards sicherzustellen.
| Parameter | Wert |
|---|---|
| Vorwärtsspannung | 2.1 V Typ @20mA |
| Dominante Wellenlänge | 590 nm Typ |
| Farbe | Vorwärtsspannung | Dominante Wellenlänge |
|---|---|---|
| Grün | 2.2 V Typ | 565 nm |
| Orangen | 2.0 V Typ | 610 nm |
| Komponente | Material |
|---|---|
| Wohnungen | PBT Thermoplastische |
| Flammbarkeit | UL94-V0 |
| Kontaktpersonen | Kupferlegierung |
| Kontaktplattierung | 30 μm Hartgold |
| Schild | Vernichtungs- und Vernichtungsgeräte |
| Draht | Zinnbeschichtete Kupferdraht (0,018") |
EineGigabit MagJackist ein RJ45-Anschluss, der Ethernet-Magnetik (Transformatoren und Common-Mode-Drosseln) in das Anschlussgehäuse integriert, wodurch das PCB-Design für Ethernet-Geräte vereinfacht wird.
Der Stecker unterstützt10Base-T, 100Base-TX und 1000Base-T EthernetAnwendungen, dieIEEE 802.3-Standards.
Die integrierten Magneten bietenIsolierung von 1500 Vrms, die den Ethernet-Sicherheitsanforderungen gemäßIch habe eine IEEE 802.3.
Der Steckverbinder ist fürBetriebstemperatur von 0°C bis +70°C, geeignet für kommerzielle Netzwerkgeräte.
