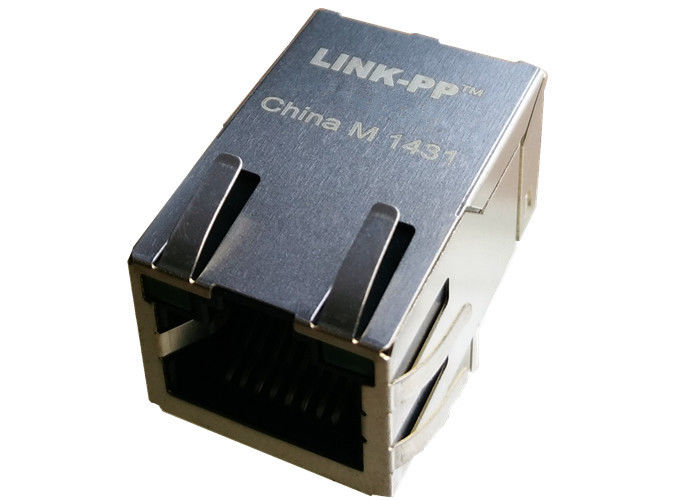

08B-11X1T-36-F MagJack geschützte RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack Schirm RJ45 10/100BASE-T-Anschluss, 1 × 1 Port, Durchlöcher, Tab-up, keine LEDs, -40 °C bis +85 °C, RoHS & UL anerkannt. Ideal für industrielle und Netzwerk-SMT-Boards.

Produktübersicht

080B-11X1T-36-Fist ein Einzelhafenmit geschütztem RJ45-Anschlussmit integrierter Ethernet-Magnetik, für10/100BASE-TAnwendung.

Dieser durchlöchrige, rechteckige (90°) RJ45-Anschluss verfügtTab-up-Orientierung,keine LED-Anzeigen, undBetriebstemperatur für Industriezwecke von -40 °C bis +85 °C, was es ideal für robuste Netzwerke und eingebettete Ethernet-Designs macht.

Der Stecker integriert Hochleistungsmagneten, dieAnforderungen an die Isolierung nach IEEE 802.3, die eine ausgezeichnete Signalintegrität, EMI-Unterdrückung und Systemzuverlässigkeit bieten und gleichzeitig die Anzahl der externen Komponenten reduzieren.

Hauptmerkmale und Vorteile

• integrierte Magnetik (TX/RX 1CT:1) vereinfacht die PCB-Route und senkt die BOM-Kosten im Vergleich zu diskreten Transformatoren.
• Abgeschirmt (EMI-Finger) und Metallgehäuse- verbessert die EMI-Leistung und Bodenkontinuität in lauten Umgebungen.
• Brettführer und Durchlöcher- eine robuste mechanische Unterstützung für Wellenlöter und hochzuverlässige Baugruppen.
• Industrie-Temperaturbereich (−40 °C bis +85 °C)- geeignet für industrielle Netzwerke und Außenräume.
• Hohe Isolierung (HIPOT 1500 Vrms) erfüllt die Isolationsanforderungen der IEEE 802.3 für sichere Ethernet-Konstruktionen.
• Wellenlöter empfohlen¥ Höchstgeschwindigkeit 260°C max, maximal 10 s ¥ für Standard-Wellenlötenverfahren ausgelegt.
• RoHS-konform und UL-zerkannt- unterstützt regulatorische und Beschaffungsvorschriften (Dateien #E196366 und E169987).

Mechanische Spezifikation

Datenblatt 08B-11X1T-36-F:

Die ICM-Kennzeichnung ist in Anhang I Abschnitt I der Verordnung (EU) Nr. 1095/2010 zu entnehmen. Elektrische Eigenschaften @ 25°C

Alle Einheiten sind100% in der Produktion getestetdieAnforderungen an die Isolierung nach IEEE 802.3.

Spezifikationen für Materialien und Beschichtung

1. Wohnung:Thermoplastische PBT, schwarz

• Entflammbarkeit UL 94V-0

2Kontaktpersonen:Kupferlegierung

• Kontaktveredelung: 15 μin (0,38 μm) Hartgold
• Unterplatte: 30 μm Min. Nickel

3Pins:Zinnbeschichtete Kupferdrähte

• Durchmesser: 30 cm
• Veredelung: 100 μin Min. Matte Zinn
• Die Pins sind mit Löten getaucht.

4Schild:Vorplattiertes Nickel auf Kupferlegierung

• Alle Bodenleitungen sind mit Löten getaucht

Konformität, Prüfung und Zuverlässigkeit

• RoHS-konform- für die bleifreie Herstellung geeignet.
• UL anerkannt️ Akten #E196366 und E169987.
• Jack-Hohlraumentspricht den Vorschriften und Vorschriften der FCC (EMI-Einschränkung).
• 100% der Produktion mit HIPOT getestetfür die Erfüllung der Isolationsanforderungen der IEEE 802.3.
• Empfohlene Montage:Wellenlöten kompatibel; empfohlene Spitze 260°C, maximal 10 s (überprüfen Sie mit Ihrem Prozessfenster und Ihrer Flusswahl).

Montage- und Lötempfehlungen von THT RJ45 Magjacks

• Empfohlene Lötung:Wellenlöten (durch Loch). Verwenden Sie als allgemeine Anleitung den vorgeschlagenen Höchststand von 260°C und ≤ 10 s Verweilen; überprüfen Sie mit Ihrem Plattenstapel und Komponenten.
• Überprüfung vor dem Schweißen:Stellen Sie sicher, dass die mit der Lötmaske definierten Öffnungen mit den Pins und EMI-Tabs ausgerichtet sind; ermöglichen Sie bei Bedarf thermische Reliefs für die Bodentabs.
• Tipps für das Layout des Boards:Für EMI-Tabs ist ausreichend Kupfer auf den Bodenpolstern zu stellen und für mechanische Belastungen von Platten Montagelöcher oder Stärkungsmittel zu platzieren.Halten Sie Magnetbereich frei von Hochgeschwindigkeits-digitalen Spuren, um Crosstalk Kopplung zu vermeiden.
• Reinigung:Verwenden Sie Fluss- und Reinigungsmittel, die mit PBT- und Plattierungsabschlüssen kompatibel sind; vermeiden Sie aggressive Chemikalien, die das Gehäuse oder die Plattierung angreifen können.
