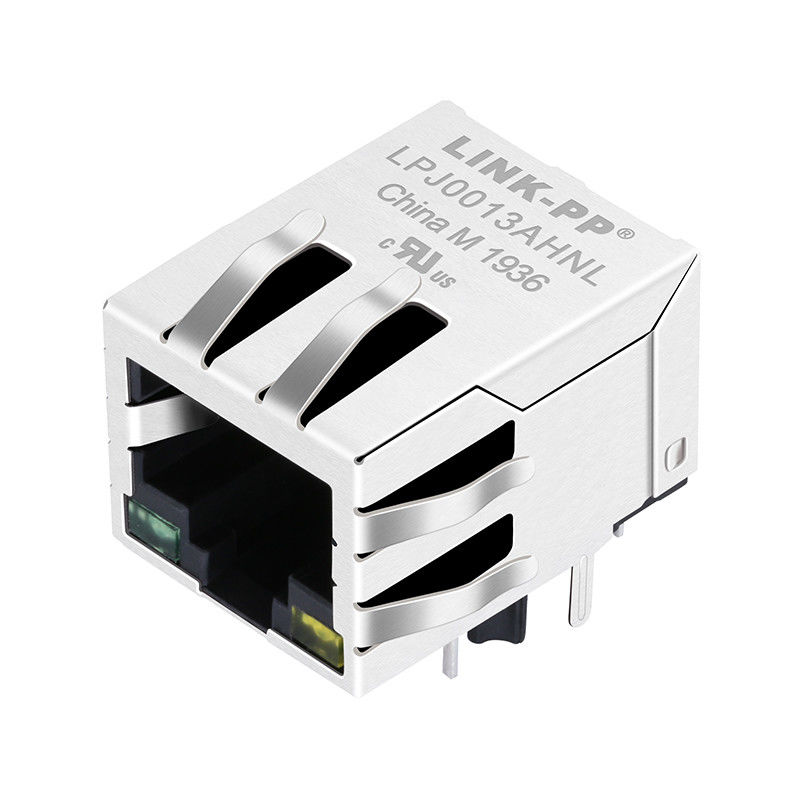

LPJ0013AHNL 10/100 Base-T magnetischer RJ45-Stecker mit LED

Der LINK-PP LPJ0013AHNL ist ein hochwertiger RJ45-Steckverbinder mit integrierter 10/100 Base-T-Magnetik. Entwickelt, um strenge IEEE 802.3-Spezifikationen zu erfüllen, bietet diese modulare Buchse eine überlegene Signalintegrität und Netzwerkleistung. Sie verfügt über eine integrierte EMI-Abschirmung mit Federfingern für eine hervorragende Rauschunterdrückung sowie integrierte Dual-LEDs (Grün/Gelb) zur visuellen Überwachung des Portstatus. Vollständig RoHS-konform (2011/65/EU) und UL-zertifiziert (File No. E484635) ist der LPJ0013AHNL die ideale Netzwerkkomponente für moderne Telekommunikations- und Computerausrüstung.

Wichtige technische Spezifikationen des LPJ0013AHNL MagJack

Elektrische Leistung des LPJ0013AHNL RJ45 mit Magnetik

• Einfügedämpfung: -1,2 dB Max (1-100MHz)
• Rückflussdämpfung: -16 dB Min (1-30MHz), -12 dB Min (30-60MHz), -10 dB Min (60-80MHz), -8 dB Min (80-100MHz)
• Nebensprechen: -30 dB Min (1-100MHz)
• Gleichtaktunterdrückung: -30 dB Min (1-100MHz)

Material- und mechanische Eigenschaften

Gebaut für Langlebigkeit und automatisierte Fertigung, verwendet der LPJ0013AHNL erstklassige Materialien:

• Gehäuse: Thermoplast PBT + 30% G.F (UL94V-0-zertifiziert für Brandschutz)
• Kontaktmaterial: Phosphorbronze (C5210R-EH), 0,35mm Dicke
• Kontaktbeschichtung: Min. 6 Mikrozoll Gold im Kontaktbereich für zuverlässige Steckzyklen
• Abschirmung: SUS 304-1/2H Edelstahl, 0,2mm Dicke mit EMI-Federfingern
• Lötbarkeit: Kompatibel mit Wellenlöten (Spitzentemperatur: 250°C für 5 Sekunden)

Anwendungen des LPJ0013AHNL RJ45-Steckverbinders mit LED

Entwickelt für vielseitige Netzwerkanwendungen, ist diese magnetische RJ45-Buchse perfekt geeignet für:

• SOHO-Geräte (z.B. ADSL-Modems)
• LAN-on-Motherboard (LOM)-Konfigurationen
• Netzwerkhubs und -switches
• Industrie-PCs und eingebettete Systeme

LPJ0013AHNL RJ45-Steckverbinder-Datenblatt (Leiterplattenlayout & Schaltplan)

Für präzises Leiterplattendesign, einschließlich genauer Pin-Konfigurationen, Footprint-Abmessungen und elektrischer Schaltpläne, beachten Sie bitte das offizielle LINK-PP-Datenblatt.

Benötigen Sie Preise oder technischen Support?

Als autorisierter Hersteller bietet LINK-PP wettbewerbsfähige Großhandelspreise, schnellen globalen Versand und kundenspezifische Lösungen für denLPJ0013AHNL Magnetischer RJ45-Steckverbinder.
