Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: MIC24121-5308W-LF3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 200 PCS
Preis: $1.0
Verpackung Informationen: 60 PC in 1 Behälter, Behälter 22 in 1 Karton, der 37*30*30 cm ist, 10 KILOGRAMM (1320 PC) jedes Kart
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Teilenummer: |
MIC24121-5308W-LF3 |
Massenproduktion: |
LPJ19911ADNL |
Original Munafactuer: |
LINK-PP |
Anwendung: |
10/100Base-T-Ethernet |
Beendigung: |
Lot |
Montageart: |
SMT/Oberflächenmontage |
Portkonfiguration: |
1×1 RJ45-Port |
Isolierung: |
2250 VDC |
Teilenummer: |
MIC24121-5308W-LF3 |
Massenproduktion: |
LPJ19911ADNL |
Original Munafactuer: |
LINK-PP |
Anwendung: |
10/100Base-T-Ethernet |
Beendigung: |
Lot |
Montageart: |
SMT/Oberflächenmontage |
Portkonfiguration: |
1×1 RJ45-Port |
Isolierung: |
2250 VDC |

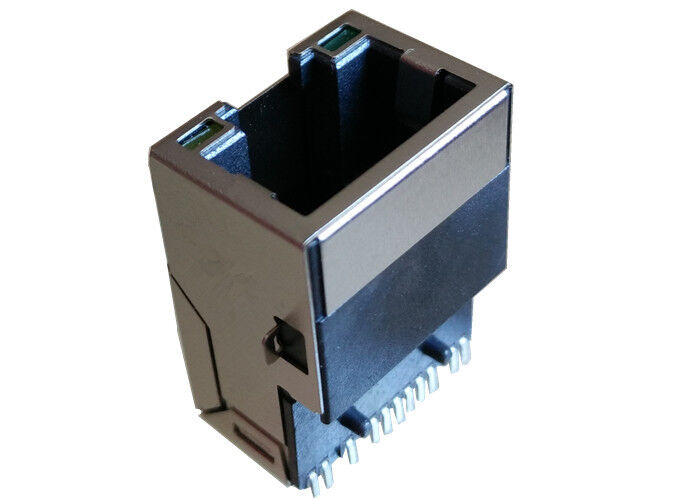

MIC24121-5308W-LF3 ist ein 10/100BASE-T SMT RJ45-Anschluss mit integrierter Magnetisierung, 2250V Isolierung, 350μH OCL, 40 bis 85°C.
| Parameter | Spezifikation |
|---|---|
| Anwendung | für10/100BASE-T Ethernet |
| Induktion (OCL) | 350 μH min.@ 100 kHz, 100 mV, 8 mA Gleichstromverzerrung (J1J2; J3J6, Lp) |
| Dielektrische Spannung widerstehen | 2250 VDC, 1 Minute (zwischen P1J1, P1 und P4) |
| Drehverhältnis / Polarität (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| Drehverhältnis / Polarität (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| Einsetzungsverlust | ≤ ¥1,0 dB(1 MHz 100 MHz) |
| Rückkehrverlust | ≥ 18 dB(1 30 MHz) |
| ≥ 16 dB30 45 MHz) | |
| ≥ 14 dB(45 ¢ 60 MHz) | |
| ≥ 12 dB(60 ¢ 80 MHz) | |
| Überspannung | ≤ 35 dB(1 MHz 100 MHz) |
| Ablehnung des gemeinsamen Modus (CMR) | ≤ 35 dB(1 MHz 100 MHz) |
| Betriebstemperaturbereich | ¥40 °C bis +85 °C |
MIC24121-5308W-LF3 integriert Ethernet-Magnetik direkt in dieRJ45-Anschlussgehäuse, so daß Konstrukteure diskrete Transformatorkomponenten ausschließen können.
Dies verbessert die Signalintegrität, reduziert die EMI und vereinfacht die PCB-Route in Hochdichte-Layouts.
Die hohe Isolationsspannung und die starke Common-Mode-Ablehnung machen es für industrielle Ethernet-Umgebungen geeignet.
