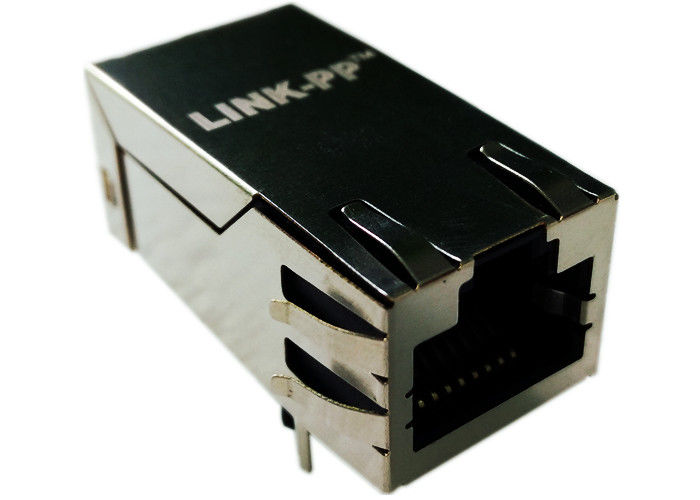

7499111000A WE-RJ45 Gigabit Tab-Up RJ45-Steckverbinder Strom & Spannung PHY

Der7499111000A(WE-RJ45LAN-Serie) ist ein Single-Port (1x1) Through-Hole (THT) Gigabit Integrated Connector Module (ICM), das für reine 1000BASE-T-Datennetzwerke entwickelt wurde. Gebaut mit einemTab-Up (Latch-Up)mechanische Verriegelung und aLED-loses FrontprofilDieser Steckverbinder verfügt über eine universelle interne Magnetkupplung, die für eine nahtlose Verbindung mit beiden ausgelegt istStrommodus- und Spannungsmodus-Ethernet-PHY-Transceiver. Mit integrierten EMI-Abschirmlaschen und 1500-Vrms-Isolierung liefert es höchste Signalintegrität für Designs, die externe Lichtleiter oder schalttafelmontierte Statusanzeigen verwenden.

7499111000A Nicht-PoE-RJ45-MagJack-Tabelle mit technischen Daten

Hauptmerkmale von 7499111000A Tab Up THT RJ45

• WE-RJ45 LAN-Serie
• Teilenummer: 7499111000A
• 1000BASE-T-Gigabit-Ethernet
• Einzelport-Konfiguration
• Integrierte Ethernet-Magnetik
• Nicht-PoE-Design
• Tab-Up-Ausrichtung
• Durchsteckmontage
• Schildlaschen im Lieferumfang enthalten
• Keine integrierten LEDs
• Strom- und Spannungs-PHY-Modus kompatibel
• Betriebstemperatur: 0°C bis +70°C

7499111000A WE-RJ45 Datenblatt

Universelle PHY-Magnetik und schematische Architektur

Highlights des technischen Designs:

Strommodus- vs. Spannungsmodus-PHY-Vielseitigkeit:Die einzelnen PHY-seitigen Mittelabgriffe (TRCT1 bis TRCT4) ermöglichen es Ingenieuren, geeignete Bias-Netzwerke zu konfigurieren. Unabhängig davon, ob Ihr Design einen Strommodus-PHY verwendet, der eine direkte Versorgungsspannungseinspeisung erfordert (z. B. +1,2 V, +2,5 V oder +3,3 V), oder einen Spannungsmodus-PHY, der Mittelabgriffe erfordert, die über 0,1-µF-Kondensatoren wechselstromgekoppelt an Masse sind, der 7499111000A unterstützt beides ohne interne Vorspannungskonflikte.

Vorteile der Konfiguration „Keine LED“:

• Sauberes PCB-Routing: Eliminiert 4 LED-Leiterbahnen vom PCB-Rand, reduziert die Lagenüberfüllung und beseitigt potenzielles digitales Hochgeschwindigkeitsschaltrauschen durch die Einkopplung in die analogen Ethernet-Differenzialpaare.
• Gehäuseflexibilität: Ideal für Frontplatten mit zentralisierten Acryl-Lichtleitern oder industriellen DIN-Schienenmodulen, bei denen LEDs auf einer zusätzlichen Anzeigetafel montiert sind.

Richtlinien für den mechanischen Platzbedarf und die Panel-Integration

1. Empfohlenes PCB-Lochlayout:
- Differenzielle Signalleitungen (Pins 1–12): Erfordert 12 Bohrlöcher mit Ø0,89 mm [12 x Ø0,89 mm]
- Erdungspfosten für mechanische Abschirmung: 2 Löcher mit Ø 1,60 mm ~ Ø 1,70 mm und 2 Löcher mit Ø 3,20 mm ~ Ø 3,25 mm zur sicheren Bodenbefestigung des Chassis
- Hinweis zu LEDs: Es sind keine LED-Stiftbohrungen erforderlich, wodurch der Platz auf der Leiterplatte unter der Frontblende maximiert wird

2. Empfohlener Ausschnitt für die Blende:
- Öffnungsbreite: 16,50 mm ~ 17,00 mm
- Öffnungshöhe: 13,50 mm ~ 14,00 mm
- Gehäusemerkmal: Ausgestattet mit oberen und seitlichen EMI-Erdungslaschen, um einen kontinuierlichen metallischen Kontakt mit dem Gehäusegehäuse sicherzustellen

3. Wellenlöthülle:
- Empfohlene Spitzentemperatur: 260 °C max
- Verweilzeit: Max. 10 Sekunden

Überlegungen zur PHY-Kompatibilität

PHY-Chip-Modus: Strom- und Spannungsmodus

Bei der Auswahl des Ethernet-PHY sollten Ingenieure Folgendes überprüfen:

• Von PHY empfohlene magnetische Konfiguration
• Mittelhahn-Verbindungsmethode
• Terminierungsnetzwerk
• EMV-Anforderungen

Ein mechanisch kompatibler RJ45 garantiert nicht automatisch die elektrische Kompatibilität. Der Stecker ist nur ein Teil der Ethernet-Signalkette, denn offenbar bestehen die Elektronen immer noch darauf, der Physik statt den Marketingabteilungen zu folgen.

7499111000A Gigabit RJ45 integrierte Magnetik-FAQs

F1: Was macht den Würth 7499111000A mit PHY-Chips im Strommodus und im Spannungsmodus kompatibel?

Der 7499111000A verfügt über unabhängige Mittelabgriffe auf der PHY-Seite (Pins 1, 6, 7, 12) für alle 4 Differentialpaare ohne fest verdrahtete interne Vorspannungskurzschlüsse. Dadurch können Hardware-Ingenieure entweder Gleichstromschienen einspeisen (für Current-Mode-PHYs) oder Entkopplungskondensatoren auf Masse legen (für Spannungs-Mode-PHYs), was eine universelle PHY-Transceiver-Kompatibilität gewährleistet.

F2: Verfügt die 7499111000A über integrierte LEDs?

NEIN.Der 7499111000A ist ein „No LED“ (LED-loser) RJ45-Stecker. Es wurde speziell für Anwendungen entwickelt, bei denen Statusanzeigen über externe Lichtleitungen weitergeleitet werden, auf Schalttafeln montierte LEDs verwendet werden oder vereinfachte PCB-Layouts ohne zusätzliche LED-Signalspuren erforderlich sind.

F3: Unterstützt 7499111000A Power over Ethernet (PoE)?

NEIN.Bei diesem Anschluss handelt es sich um einenNicht-PoE-Gigabit-MagJackausschließlich für die Datenkommunikation entwickelt. Wenn Ihre Hardware PoE (IEEE 802.3af) oder PoE+ (IEEE 802.3at) erfordert, wählen Sie eine alternative PoE-zertifizierte Serie wie Würth 7499111121A oder die LINK-PP LPJK-Serie.
