Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: KLA1T109-43 LF
Dokument: LPJG0801ABNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: $0.95
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager. Versand innerhalb von 3 Tagen
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Teilenummer: |
KLA1T109-43 LF |
Massenproduktion: |
LPJG0801ABNL |
Original Munafactuer: |
LINK-PP |
Anwendung: |
10/100/1000Base-T |
Beendigung: |
Lot |
LEDs: |
Grün/gelb |
IC-Match: |
ATMEGA88PV-10MUR |
Produkttyp: |
1000BASE-T RJ45 MagJack |
Teilenummer: |
KLA1T109-43 LF |
Massenproduktion: |
LPJG0801ABNL |
Original Munafactuer: |
LINK-PP |
Anwendung: |
10/100/1000Base-T |
Beendigung: |
Lot |
LEDs: |
Grün/gelb |
IC-Match: |
ATMEGA88PV-10MUR |
Produkttyp: |
1000BASE-T RJ45 MagJack |

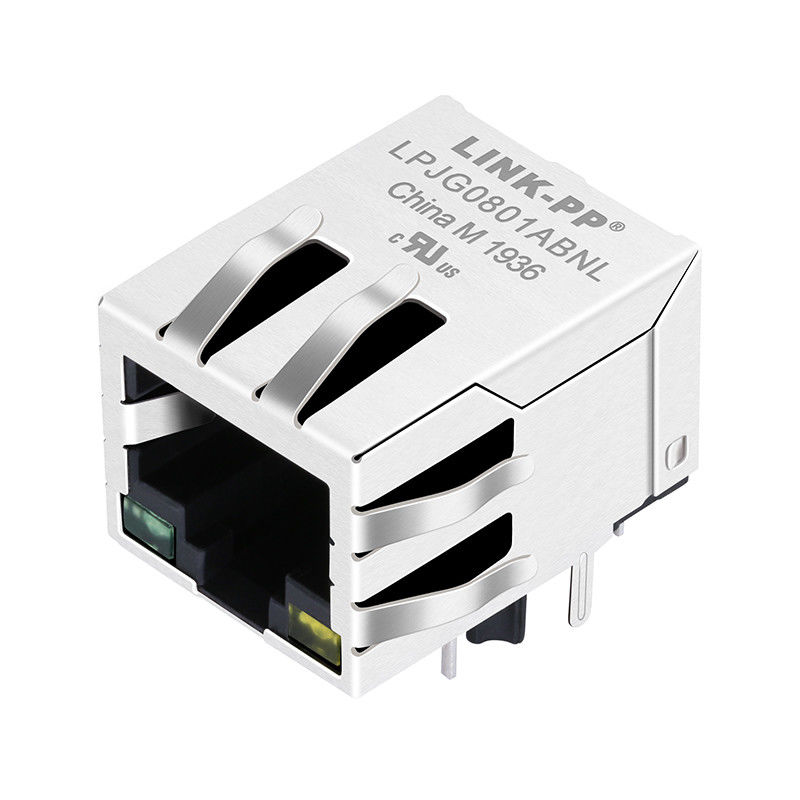

DieKLA1T109-43LFist einmit einem einzigen Port 1000BASE-T RJ45 MagJack (Integrierte Magnetikverbindung, IMC)Diese Technologie ist für Gigabit-Ethernet-Netzwerkgeräte ausgelegt.1 × 1 rechtwinkliger RJ45-Anschlussintegriert Ethernet-Isolationstransformatoren, Filterung im gemeinsamen Modus, Impedanz-Matching-Widerstände und einen Hochspannungskondensator in einem kompakten Paket,erhebliche Verringerung der PCB-Fläche bei gleichzeitiger Verbesserung der EMI-Leistung.
Konform mitIEEE 802.3abundFCCDie KLA1T109-43LF unterstützt1000BASE-T-Übertragung über UTP-Kabel der Kategorie 5und MerkmaleDoppelintegrierte LEDsfür die Verbindung und Aktivitätsanzeige.Isolierung von 1500 Vrms,350 μH minimale OCL, und750 Paarungszyklen, ist es eine ideale Lösung für Unternehmensnetzwerke, industrielle Ethernet, IP-Kommunikationsgeräte und eingebettete Netzwerke.
| Parameter | Spezifikation |
|---|---|
| Teilnummer | KLA1T109-43LF |
| Art der Ware | Integrierte Magnetik-RJ45-Anschluss (MagJack) |
| Ausstattung | 1 × 1 Einzelhafen |
| Ethernet-Standard | IEEE 802.3ab |
| Datenrate | 1000BASE-T Gigabit Ethernet |
| Typ der Montage | Richtiger Winkel durch das Loch |
| Schirmung | Schild |
| Magnetik | Integriert |
| Betriebstemperatur | 0°C bis +70°C |
| Speichertemperatur | -25°C bis +85°C |
| Einhaltung der Vorschriften | RoHS, IEEE 802.3ab, FCC |
| Parameter | Spezifikation |
|---|---|
| Drehverhältnis (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Einheitliche Antriebe | 350 μH Min. (@ 100 kHz, 0,1 V, 8 mA Gleichspannungsverzögerung) |
| Isolationsspannung (HI-POT) | 1500 Vrms (@ 60 Hz, von Eingang zu Ausgang) |
| Einsetzungsverlust (max.) | ≤ 1,0 dB (1100 MHz) |
| Kreuzgespräch (Min.) |
≥ 40 dB (0,3~30 MHz) ≥ 35 dB (3060 MHz) ≥ 30 dB (60-100 MHz) |
| Rücklaufverlust (Min. @ 100 Ω Belastung) |
≥ 16 dB (130 MHz) ≥ 13,5 dB (30-40 MHz) ≥ 11,5 dB (40-50 MHz) ≥ 10 dB (5080 MHz) |
| Ablehnung des gemeinsamen Modus (CMR) |
≥ 30 dB (130 MHz) ≥ 25 dB (3060 MHz) ≥ 20 dB (60-125 MHz) |
| Merkmal | Material / Spezifikation |
|---|---|
| Wohnmaterial | Thermoplast, UL 94V-0, schwarz |
| Metallschild | Messing mit 20 μin Nickelplattierung |
| Kontakt / Federdraht | Phosphorbronz mit selektiver Goldbeschichtung |
| Schweißspangen | SUS430, gelötet, 0,50 × 0,35 mm |
| Dauerhaftigkeit der Paarung | Mindestens 750 Paarungszyklen |
| Betriebstemperatur | 0°C bis +70°C |
| Speichertemperatur | -25°C bis +85°C |
| Kategorie | Parameter | Abmessung |
|---|---|---|
| Gesamtabmessungen | Breite | 16.00 mm |
| Höhe (Wohnung) * | 13.60 mm | |
| Tiefe (Länge) | 21.30 mm [0,839 Zoll] | |
| Pins und Ortungsstellen | Rücksignal-Stiftlänge | 3.20 mm [0,126 Zoll] |
| Plastik-Location Post Höhe | 3.20 mm [0,126 Zoll] | |
| LED-Pingröße (Dicke × Breite) | 0.50 × 0,60 mm [0,020 × 0,024 Zoll] (4 Pins) | |
| Stärke der hinteren Signalspitze | 0.35 mm [0,014 Zoll] (8 Pins) | |
| Frontansicht (LED-Layout) | LED-Konfiguration | Links: Grüne LED / Rechts: Gelbe LED |
| Links (grün) LED-Pin-Spitch | 3.10 mm [0,122 Zoll] | |
| Rechts (gelb) LED-Pin Pitch | 3.00 mm | |
| Linkseste LED-Pin zum Steckerrand | 3.10 mm [0,122 Zoll] | |
| Außen-LED-Pins mit Mittelstrecke | 11.43 mm [0,450 Zoll] | |
| Abstand zur Seitenansicht | Vorderer LED-Pin zum Vorderschild Tab | 6.35 mm [0,250 Zoll] |
| Vorstehendes LED-Pin zur Kunststoff-Postmitte | 8.89 mm | |
| Plastic Post Center zur ersten Signal-Pin-Reihe. | 3.15 mm [0,124 Zoll] | |
| 1. Signal-Pin-Zeile bis 2. Signal-Pin-Zeile | 1.20 mm [0,047 Zoll] | |
| Bottom View / PCB-Fußabdruck | Vorgeschützte Tabs Span | 11.43 mm [0,450 Zoll] |
| Unterste Plastik-Lokalisierungsposten Span | 11.43 mm [0,450 Zoll] | |
| Rücksignal-Pin Pitch (angrenzende Pins) | 1.27 mm [0,050 Zoll] | |
| Vorderseite nach hinten Schild Tab Mitte | 10.70 mm [0,422 Zoll] | |
| Kunststoff-Post-Zentrum zum hinteren Schild Tab-Zentrum | 50,08 mm | |
| Vorderschild Tab-Zentrum zu Plastik-Post-Zentrum | 3.38 mm [0,133 Zoll] |
Der KLA1T109-43LF ist mit einem standardisierten PCB-Footprint ausgelegt, der eine automatisierte Durchlöchermontage unterstützt.
Zu den wichtigsten Designvorteilen gehören:
Der standardisierte Fußabdruck hilft beim Austausch kompatibler Gigabit-RJ45-MagJack-Anschlüsse, den Umbau zu reduzieren.
Der KLA1T109-43LF ist einmit einer Leistung von mehr als 10 W und, entwickelt für IEEE 802.3ab 1000BASE-T Ethernet-Anwendungen.
Es integriert Ethernet-Isolationstransformatoren, Impedanz-Matching-Widerstände und einen Hochspannungskondensator in das RJ45-Anschlussgehäuse.
Der Stecker unterstützt1000BASE-T Gigabit EthernetÜbertragung über UTP-Kabel der Kategorie 5.
Die integrierten Magneten bietenIsolierung von 1500 Vrmszwischen dem Ethernet PHY und dem Netzwerkkabel.
Der Stecker umfasst eine grüne LED und eine gelbe LED, die üblicherweise für die Anzeige von Link, Geschwindigkeit oder Aktivität verwendet werden.
Ja, der KLA1T109-43LF entspricht den RoHS-Umweltvorschriften.
LINK-PP bietet kompatible LPJG0801ABNL Gigabit RJ45 MagJack-Lösungen mit gleichwertiger elektrischer Leistung, PCB-Kompatibilität und langfristiger Fertigungsunterstützung.
