Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 08B1-1X1T-06-F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/1200 Stück
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Teilenummer: |
08B1-1X1T-06-F |
Produkttyp: |
Integriertes Anschlussmodul (ICM) |
Ethernet-Standard: |
10/100base-t |
Anzahl der Ports: |
1x1 |
Portorientierung: |
Registerkarte |
LED-Anzeigen: |
Keiner |
Poe -Unterstützung: |
Nicht-PoE |
Montageart: |
Durch Loch |
Betriebstemperatur: |
0°C bis +70°C |
EMI Tabs: |
Ja |
RoHS-konform: |
Ja |
Isolationsspannung: |
1500 Vrms |
Teilenummer: |
08B1-1X1T-06-F |
Produkttyp: |
Integriertes Anschlussmodul (ICM) |
Ethernet-Standard: |
10/100base-t |
Anzahl der Ports: |
1x1 |
Portorientierung: |
Registerkarte |
LED-Anzeigen: |
Keiner |
Poe -Unterstützung: |
Nicht-PoE |
Montageart: |
Durch Loch |
Betriebstemperatur: |
0°C bis +70°C |
EMI Tabs: |
Ja |
RoHS-konform: |
Ja |
Isolationsspannung: |
1500 Vrms |

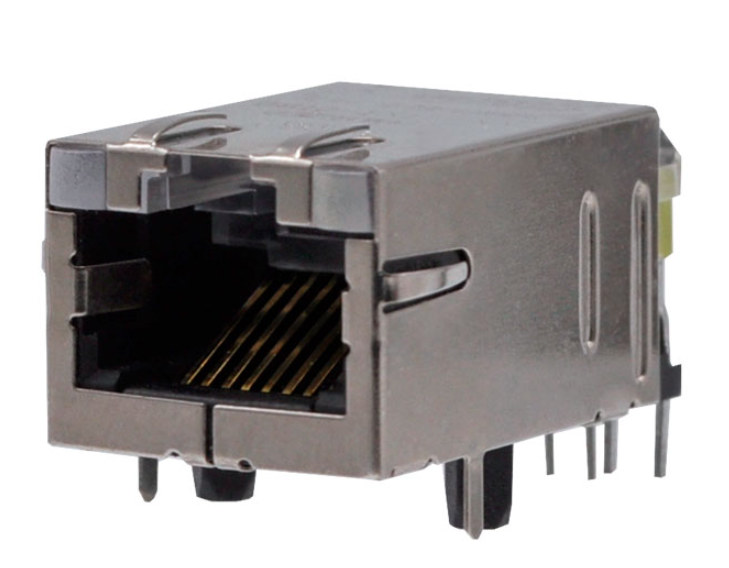

08B1-1X1T-06-F RJ45 Integriertes Steckmodul mit 10/100BASE-T-Unterstützung, 1500Vrms Isolierung, integrierte Magnetisierung, Tab-Up-Orientierung, durchlöchrige Montage,und RoHS-Konformität für industrielle Ethernet-Anwendungen.
Das 08B1-1X1T-06-F ist ein hochzuverlässiges, ein-Port (1x1) RJ45 Integrated Connector Module (ICM), das für Netzwerkanwendungen mit 10/100BASE-T entwickelt wurde.Konzipiert mit integrierten Magneten, um Platz für PCB zu sparen und EMI zu reduzieren, verfügt dieser MagJack über ein Standard-Höhenprofil, Tab-Up-Port-Konfiguration und robuste EMI-Schirmung.Es ist für die Installation durch Lochmontage (THT) konzipiert und wird gründlich getestet, um der IEEE 802 zu entsprechen.3 Isolationsanforderungen, so dass es eine ideale Wahl für Telekommunikation, industrielle Netzwerke und Unterhaltungselektronik ist.
Die 08B1-1X1T-06-F ist so konstruiert, dass sie den Anforderungen an die Integrität des Fast Ethernet-Signals entspricht.
| Parameter | Wert |
| TX Drehverhältnis | 1CT: 1 |
| RX Drehverhältnis | 1CT: 1 |
| OCL @100kHz / 100mVRMS | 350 μH Min. |
| DC-Vorurteile | 8 mA |
| Frequenzbereich | Spezifikation |
| 1MHz·100MHz | -1,0 dB max. |
Ein geringer Einsetzverlust trägt dazu bei, die Signalstärke über Ethernet-Verbindungen hinweg zu erhalten und eine stabile Netzwerkleistung zu gewährleisten.
| Häufigkeit | Anforderung |
| 1MHz-30MHz | -18 dB Min. |
| 30MHz/60MHz | -18 + 20LOG ((F/30MHz) dB |
| 60MHz/80MHz | -12 dB Min. |
Die Rückgabeverlustleistung minimiert Signalreflexionen und verbessert die Kommunikationszuverlässigkeit.
| Häufigkeit | Anforderung |
| 500 kHz1MHz | -70 dB Min. |
| 10 MHz | -50 dB Min. |
| 30 MHz | -45 dB Min. |
| 50 MHz | -40 dB Min. |
| 100 MHz | -35 dB Min. |
| Häufigkeit | CM-CM-Ablehnung | CM-DM-Ablehnung |
|---|---|---|
| 100 kHz1MHz | ≥ 70 dB | ≥ 70 dB |
| 10 MHz | ≥ 47 dB | ≥ 60 dB |
| 30 MHz | ≥ 42 dB | ≥ 50 dB |
| 60 MHz | ≥ 37 dB | ≥ 45 dB |
| 100 MHz | ≥ 30 dB | ≥ 40 dB |
Die integrierten Magneten sorgen für eine Geräuschunterdrückung von bis zu 70 dB, was zur Aufrechterhaltung der Signalintegrität und zur Verringerung der EMI-Emissionen beiträgt.und die Zuverlässigkeit von Ethernet in industriellen und eingebetteten Netzwerkanwendungen verbessern.
Die 08B1-1X1T-06-F wurde für langlebige und stabile elektrische Verbindungen entwickelt.
Diese Materialien bieten eine langfristige Haltbarkeit und eine stabile elektrische Leistung in anspruchsvollen Betriebsumgebungen.
Die 08B1-1X1T-06-F entspricht den wichtigsten Anforderungen der Branche:
UL-Dateinummern:
Diese Zertifizierungen helfen, die Zulassung von Produkten zu optimieren und die weltweite Kompatibilität der Bereitstellung zu gewährleisten.
Nein. Dieses ICM ist speziell für 10BASE-T- und 100BASE-TX-Fast Ethernet-Anwendungen entwickelt. Gigabit-Ethernet erfordert eine andere magnetische Architektur, die 1000BASE-T-Betrieb unterstützt.
Nein, diese Version ist als Non-PoE RJ45 ICM klassifiziert.
Die integrierten Magneten bieten eine Isolierung von 1500 Vrms und erfüllen die Isolationsanforderungen von IEEE 802.3.
Nr. 08B1-1X1T-06-F ist eine LED-freie Konfiguration, die für Anwendungen bestimmt ist, bei denen keine externe Statusanzeige erforderlich ist.
Der Steckverbinder verwendet eine durchlöchrige Montage für eine robuste mechanische Aufbewahrung und eine zuverlässige Lötverbindung.
