Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 0826-1X1T-GJ-F
Dokument: LPJK6003AONL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: $ 1.68
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Teilenummer: |
Die Kommission kann die Kommission auffordern, die in Artikel 6 Absatz 1 genannten Maßnahmen zu ergr |
Produkttyp: |
Integriertes Steckverbindermodul |
Anzahl der Ports: |
1×1 |
Geschwindigkeit: |
10/100base-t |
POE-BEWERTUNG: |
PoE+ 30W |
Portkonfiguration: |
Registerkarte |
Montageart: |
Durch Loch |
EMI Tabs: |
Ja |
LED-Typ: |
Ausnahme: |
Betriebstemperatur: |
-40°C bis +85°C |
Teilenummer: |
Die Kommission kann die Kommission auffordern, die in Artikel 6 Absatz 1 genannten Maßnahmen zu ergr |
Produkttyp: |
Integriertes Steckverbindermodul |
Anzahl der Ports: |
1×1 |
Geschwindigkeit: |
10/100base-t |
POE-BEWERTUNG: |
PoE+ 30W |
Portkonfiguration: |
Registerkarte |
Montageart: |
Durch Loch |
EMI Tabs: |
Ja |
LED-Typ: |
Ausnahme: |
Betriebstemperatur: |
-40°C bis +85°C |

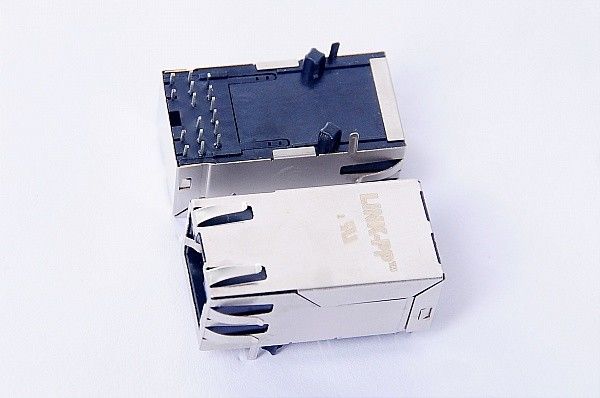

Der Bel Fuse 0826-1X1T-GJ-F ist ein Single-Port (1x1) Integrated Connector Module (ICM), das für robuste industrielle Fast-Ethernet- und Power-over-Ethernet-Plus- (PoE+ / IEEE 802.3at) Einsätze entwickelt wurde. Mit integrierter Magnetik mit einem 1CT:1CT Übersetzungsverhältnis, einem erweiterten Betriebstemperaturbereich von -40°C bis +85°C und einem Standard Tab-Up Profil liefert dieser Stecker kontinuierlich Strom bis zu 720 mA @ 57 VDC (30 W) und gewährleistet gleichzeitig eine dielektrische Isolation von 2250 VDC.
| Parameter | Spezifikationswert | Testbedingung / Hinweise |
|---|---|---|
| Übersetzungsverhältnis (TP1 & TP2) | 1CT : 1CT (±2%) | Sende- und Empfangskanäle |
| Leerlaufinduktivität (OCL) | 350 μH Min. | @ 100 kHz, 100 mVrms, 11 mA DC-Bias |
| Einfügedämpfung | -1,1 dB Max. (0,1–1 MHz) -0,8 dB Max. (1–65 MHz) -1,2 dB Max. (65–100 MHz) |
Über die Betriebsfrequenz |
| Rückflussdämpfung | -18 dB Min. (0,5–40 MHz) -(12 + 20 log(f/80 MHz)) dB (40–100 MHz) |
Systemimpedanz: 100 Ω |
| Gleichtaktunterdrückung (CM zu CM) | -30 dB Min. | 100 kHz–100 MHz |
| Gleichtakt- zu Differenzsignalunterdrückung (CM zu DM) | -35 dB Min. | 100 kHz–100 MHz |
| Ausgeglichener DC-Leitungstrom | 720 mA Max. Kontinuierlich @ 57 VDC 1,2 A Max. für 200 ms @ 57 VDC |
Entwickelt für IEEE 802.3at PoE+ Anwendungen |
| Hochspannungsisolation (HiPot) | 2250 VDC | 100% Produktion getestet |
Das Gerät integriert vier interne 75 Ω Abschlusswiderstände, vier 22 nF / 100 V DC-Blockierungskondensatoren und einen 1000 pF / 2 kV Hochspannungskondensator, der als Teil des Bob-Smith-Terminierungsnetzwerks mit der äußeren Abschirmung verbunden ist.
Halten Sie beim Verlegen von Hochgeschwindigkeits-Ethernet-Differenzpaaren von verrauschten Stromleitungen und Schaltknoten fern, insbesondere unter und um den Connector-Keep-out-Bereich. Die Aufrechterhaltung der Trennung von Pfaden mit hoher dV/dt und hohem Stromfluss hilft, Gleichtaktrauschen zu reduzieren und die Signalintegrität zu erhalten.
Die PoE-Strompfade werden über dedizierte VC-Anschlüsse an den Pins 13, 14, 15 und 16 herausgeführt. Diese Pins bieten Zugang zu den entsprechenden Ethernet-Kabelpaar-Strompfaden für externe PoE-PD- oder PSE-Schaltungen.
Verwenden Sie ausreichend breite Kupferbahnen oder -ebenen für den PoE-Strompfad und dimensionieren Sie die PCB-Kupferbahnen entsprechend dem erforderlichen Strom, der Kupferdicke, dem zulässigen Temperaturanstieg und der Routing-Länge. Das Referenzgerät unterstützt kontinuierlich bis zu 720 mA ausgeglichenen DC-Leitungstrom bei 57 VDC, daher sollte der umgebende PCB-Strompfad mit ausreichender Stromtragfähigkeit ausgelegt sein.
Vermeiden Sie schmale Engstellen, übermäßigen Via-Widerstand und unnötige Routing-Übergänge im PoE-Strompfad, da diese lokale Erwärmung und Spannungsabfälle verursachen können.
Stellen Sie sicher, dass alle Schirm- und Halteflansche eine kurze, niederimpedante Verbindung zum vorgesehenen Gehäuse-Erdungspunkt oder zur peripheren Schirmungs-Erdungsstruktur herstellen.
Eine ordnungsgemäße Schirmungs-Erdung hilft, einen effektiven Pfad für Gleichtaktrauschen bereitzustellen und die EMI-Leistung an der Ethernet-Kabelverbindung zu verbessern. Halten Sie Schirmstrompfade kurz und direkt und vermeiden Sie es, Schirmrückströme durch empfindliche digitale oder analoge Erdungsbereiche zu leiten, wann immer möglich.
Die endgültige Erdungsmethode sollte mit dem System-Gehäuse, der PCB-Erdungsarchitektur, der ESD-Schutzstrategie und den EMV-Anforderungen koordiniert werden.
Nein. Der 0826-1X1T-GJ-F ist speziell für 10/100BASE-T (Fast Ethernet) Netzwerke konzipiert. Wenn Ihre Anwendung Gigabit-Geschwindigkeiten (1000BASE-T) benötigt, müssen Sie eine 8-Kanal/4-Paar Gigabit MagJack-Serie anstelle dieser 2-Paar-Variante wählen.
Der Stecker unterstützt PoE+ (IEEE 802.3at / Typ 2) und liefert bis zu 30 Watt. Er verarbeitet einen ausgeglichenen kontinuierlichen Leitungstrom von 720 mA @ 57 VDC und einen Spitzen-Einschaltstrom von bis zu 1,2 A @ 57 VDC für 200 ms.
Der 0826-1X1T-GJ-F verfügt über eine Tab-Up (Latch Up) Port-Orientierung. Dieses Design ermöglicht ein einfaches Trennen des Kabels von oben, was besonders vorteilhaft für DIN-Schienen- und Sockelmontage-Hardware ist, bei der die Bodenfreiheit begrenzt ist.
LED 1 (Pins 17/18) ist eine einfarbige gelbe LED. LED 2 (Pins 19/20) ist eine zweifarbige LED, die orange leuchtet, wenn Pin 19 positiv ist, und grün, wenn Pin 20 positiv ist. Beide arbeiten mit Standard-Vorwärtsströmen von 20 mA.
