Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 0813-1X1T-43-F
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: $0.06-$0.35
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Produkttyp: |
MagJacks (ICMs) |
Teilenummer: |
0813-1X1T-43-F |
Anzahl der Ports: |
1x1 |
Geschwindigkeit: |
1000base-t |
EMI Tabs: |
Mit |
Geführt: |
ohne |
Rohs-konform: |
Zulassung |
Betriebstemperatur: |
0 ~ + 70 °C |
Produkttyp: |
MagJacks (ICMs) |
Teilenummer: |
0813-1X1T-43-F |
Anzahl der Ports: |
1x1 |
Geschwindigkeit: |
1000base-t |
EMI Tabs: |
Mit |
Geführt: |
ohne |
Rohs-konform: |
Zulassung |
Betriebstemperatur: |
0 ~ + 70 °C |

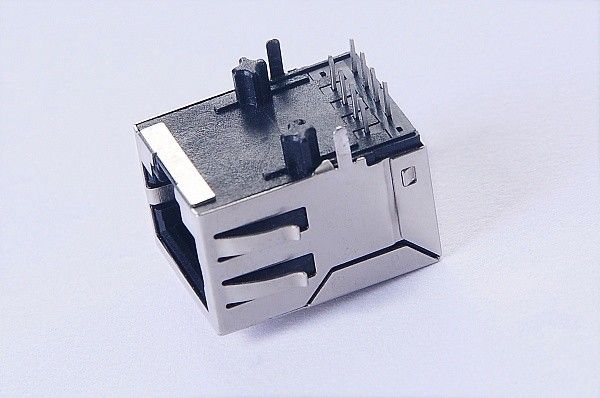

Das 0813-1X1T-43-F ist ein leistungsstarkes, integriertes RJ45-Anschlussmodul (ICM) mit einem Port (1x1), das für 1000BASE-T-Anwendungen (Gigabit-Ethernet) entwickelt wurde. Dieser MagJack® kombiniert die Vorteile der hohen Dichte eines RJ45-Steckers nach Industriestandard mit präzisionsgefertigten Magneten und bietet so eine hervorragende Signalintegrität, EMI-Unterdrückung und galvanische Trennung in einer einzigen, platzsparenden Komponente auf der Leiterplatte.
| Parameter | Spezifikation |
|---|---|
| Produktname | 0813-1X1T-43-F RJ45 mit Magnetik |
| Typ | MagJack / ICM |
| Anzahl der Ports | 1x1 |
| Geschwindigkeit | 1000BASE-T |
| Höhenprofil | Standard |
| LED | NEIN |
| Portkonfiguration | Tab nach unten |
| PoE-Bewertung | Kein PoE |
| Montageart | Durchsteckmontage |
| Betriebstemperatur | 0°C bis +70°C |
| EMI-Registerkarten | Ja |
| RoHS-Konformität | Ja |
0813-1X1T-43-F ist ein 1x1 RJ45 MagJack (Integrated Connector Module, ICM), das für 1000BASE-T-Ethernet-Anwendungen entwickelt wurde. Es kombiniert den RJ45-Stecker und die Magnetik in einer einzigen kompakten Lösung und hilft so, das PCB-Design zu vereinfachen, die Layout-Komplexität zu reduzieren und eine zuverlässige Gigabit-Ethernet-Leistung zu unterstützen.
Dieser Steckverbinder verfügt über ein Standardhöhenprofil, eine Anschlussausrichtung mit der Lasche nach unten und eine Durchsteckmontage und ist eine praktische Wahl für Netzwerkgeräte, die eine stabile mechanische Halterung und zuverlässige Signalintegrität erfordern. Es enthält außerdem EMI-Laschen und ist RoHS-konform, wodurch es für moderne industrielle und kommerzielle Netzwerkdesigns geeignet ist.
1. Windungsverhältnis
TP1: 1CT : 1CT ±2%
TP2: 1CT : 1CT ±2%
TP3: 1CT : 1CT ±2%
TP4: 1CT : 1CT ±2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC-Vorspannung: 350µH min.
3. Einfügedämpfung
0,1 MHz bis 1 MHz: -1,1 dB max
1 MHz bis 65 MHz: -0,5 dB max
65 MHz bis 100 MHz: -0,8 dB max
100 MHz bis 125 MHz: -1,2 dB max
4. Rückflussverlust (Minimum)
0,5 MHz bis 40 MHz: -18 dB
40 MHz bis 100 MHz: -12 + 20 log (f/80 MHz) dB
5. Gleichtakt-zu-Gleichtakt-Unterdrückung:100 kHz bis 100 MHz: -30 dB min
6. Gleichtakt-zu-Differentialmodus-Unterdrückung:100 kHz bis 100 MHz: -35 dB min
7. Hipot / Isolationsspannung:1500 Vrms oder 2250 VDC
Der 0813-1X1T-43-F MagJack ist eine vielseitige Lösung für eine Vielzahl von Ethernet-fähigen Geräten, darunter:
Dieser RJ45-Stecker mit Magnet ist ideal für:
Da die Magnete in den Stecker integriert sind, kann das Design kompakter und einfacher zu verlegen sein.
Das Teil ist für 1000BASE-T ausgelegt und eignet sich daher hervorragend für Hochgeschwindigkeits-Kupfer-Ethernet-Verbindungen.
Die Tab-Down-Konfiguration und das Design ohne LED unterstützen optimierte Frontplatten- und Platinenlayouts.
Integrierte EMI-Laschen tragen zur Verbesserung der Geräuschkontrolle bei und unterstützen eine robustere Systemleistung.
Durch die RoHS-Konformität erfüllt dieser Steckverbinder moderne Umwelt- und Fertigungsanforderungen.
