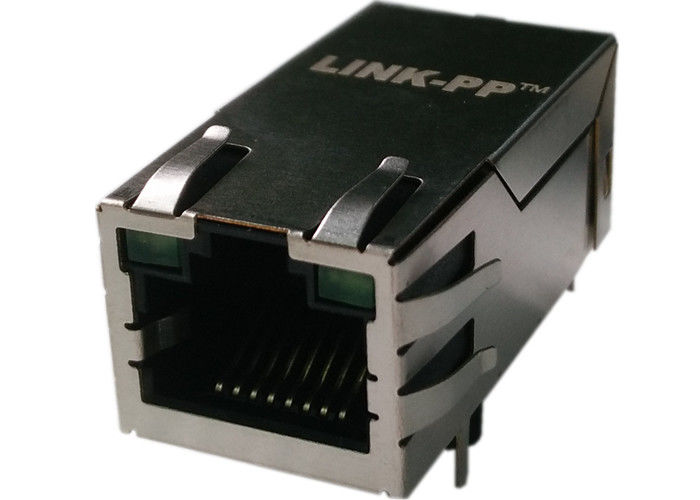

Das JK0-0177NL ist ein leistungsstarkes, Single-Port (1x1) Gigabit (1000BASE-T) RJ45 Integrated Connector Module (ICM) aus der firmeneigenen PulseJackTM-Serie.Entwickelt mit einer fortschrittlichen internen Architektur mit 12 separaten Signalpins und 4 isolierten PoE+-Power-Pins, entspricht der JK0-0177NL vollständig den Spezifikationen IEEE 802.3at / IEEE 802.3bt.

Es liefert bis zu 35 W kontinuierliche Leistung am PSE-Standort (15 W ≈ 30 W am PD-Standort) über 2 oder 4 Paare bei gleichzeitiger Aufrechterhaltung einer robusten 2250 VDC-Dielektrizitätsisolation.mit einer branchenführenden 350 μH Mindest-Open-Circuit-Induktanz (OCL), die unter 20 mA Linienseiten-Gleichstromverzerrung verifiziert wird, sorgt der JK0-0177NL für eine Null-Kernsättigung in Hochleistungs-PoE-Einrichtungen.es ist für Netzwerkhardware mit hoher Dichte optimiert, IP-Sicherheitskameras, intelligente Gebäudesteuerungen und Unternehmenszugangspunkte.

1. Allgemeine und ökologische Leistung

2. PoE Stromversorgung und elektrische Eigenschaften (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Materialien, mechanische Haltbarkeit und LED-Konfiguration

IF=20 mAIF = 20 mA

JK0-0177NL RJ45 Steckdatenblatt

Technischer Tieftauchen: Warum wählen Sie den JK0-0177NL?

1. 20 mA Gleichstrom-Bias Toleranz: Verhinderung der Kernsättigung bei hohen Ungleichgewichtsströmen

Die meisten generischen Gigabit-ICMs sind nur für 11 mA Gleichstromverzerrung gemäß dem vererbten IEEE 802.3-Standard geeignet.

Der Pulse JK0-0177NL garantiert eine OCL von mindestens 350 μH bei 20 mA Gleichstromverzerrung und liefert fast den doppelten Sättigungsgrad herkömmlicher Steckverbinder.stabilisiert den Hochfrequenz-Rücklaufverlust, und verhindert vollständig Packet-Drops oder Link-Flapping bei langen Kabelstrecken (bis zu 100 Meter).

OCL-STABILITY gegen Gleichstrom-BIASAktuellInduktivität (μH)400Ich habe das Gefühl, dass ich es nicht kann.
│ │350│ │ │ │ │<--- JK0-0177NL (350μH @ 20mA)│ │300│ │ │ │
│ │<­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­ ­Verlassen. <11mA)250Ich habe das Gefühl, dass ich das nicht kann. Ich weiß nicht, ob ich das kann.0mA11mA20mA30mA (DC Bias)

2. dedizierte 12-Signal + 4-PoE Pin physische Trennung

Im Gegensatz zu gängigen integrierten Steckverbindern, die Zentralklemmen auf interne Signalspuren kombinieren, verfügt der JK0-0177NL über eine exklusive physische Trennung von 12 Signalpins und 4 PoE-Powerpins.

• Thermische Entkopplung: Isoliert bis zu 35 W kontinuierliche Gleichstromheizung von empfindlichen PHY-Differentialsignalen.
• Reduced Near-End Crosstalk (NEXT): Minimiert die gegenseitige Induktivitätskopplung zwischen Strominspritzungstransistenten und Datentransformatoren.

Hardware-Design und PCB-Layoutempfehlungen

1. Hochstrom-PoE-Routing (4 Power Pins):

• Die 4 speziellen PoE-Stromspuren mit einer Breite von mindestens 30 bis 35 mils (für 1 Unze Kupfer) werden so geleitet, dass sie bis zu 720 mA kontinuierlichen Leitungsstrom mit minimalem Temperaturanstieg aufnehmen.
• Unter den Stromrückführern ist ein lokales Wärmeübertragungspolygon zu platzieren, um Wärme direkt in die inneren Boden-/Stromebenen zu leiten.

2. 2250 VDC Isolationsgrenze:

Der absolute Freiraum muss ≥ 2 sein.0 mm zwischen der Front-Linienseite (Fahrwerk/Schild) und der digitalen PHY-Seite (Logikbasis), um die 2250 VDC-Dielektrizitätstest sicher zu bestehen.

3. Wellenlöten thermisches Profil:

Da das Modul mit einem MSL 1 thermoplastischen Gehäuse ausgestattet ist, kann es direkt aus der Verpackung gelötet werden.Die empfohlene Höchsttemperatur beträgt maximal 260°C für eine Dauer von höchstens 10 Sekunden..

Beschaffung, Logistik und Bestellinformationen

• Nummer des Bestellteils: Die in Absatz 1 genannte Nummer gilt nicht.
• Verpackungsstandard:Industrielle antistatische Trayverpackungen (schützende, gepolsterte Verpackungskartons).
• Feuchtigkeitsempfindlichkeit:JEDEC MSL 1 (vor dem Wellenlöten keine Trockenpackung oder Backung erforderlich).
• Mindestbestellmenge (MOQ):Standardmengen für die vollständige Auflage (für die Prototypstellung unterstützte Probemengen).
• Standardaufbereitungszeit:6 ∙ 10 Wochen (Befragen Sie unseren Vertrieb für eine dynamische Bufferinventur).

Häufig gestellte Fragen

F1: Was ist der Betriebsunterschied zwischen dem Pulse JK0-0177NL und dem JXK0-0177NL?

A: Der Hauptunterschied liegt in der Betriebstemperatur. Der JK0-0177NL ist für kommerzielle Temperaturumgebungen (0°C bis +70°C) spezifiziert.Der JXK0-0177NL ist mit einem magnetischen Draht und einer Verpackung für längere Temperaturen ausgelegt, um industriellen Temperaturen (-40 °C bis +85 °C) standzuhaltenBeide Geräte teilen identische Ausprägungen, Abmessungen und elektrische Drehverhältnisse.

F2: Kann der JK0-0177NL die IEEE 802.3bt 4-Paar PoE-Leistung unterstützen?

A: Ja. Während der JK0-0177NL ursprünglich für die IEEE 802.3at (PoE+) 30W-Lieferung über 2 Paare (mit Leitungsanschlüssen MX1 und MX2 oder 15W mit MX3/MX4) bestimmt war,Die interne 4-Kanal-Transformatorgeometrie und die spezielle 4-Pin-Leistungsausgabe ermöglichen es, eine Leistungsverteilung von bis zu 30 W ≈ 80 W über alle 4 Paare unter der neueren IEEE 802 zu unterstützen.3Bt Standard.

F3: Warum ist 350 μH @ 20 mA DC-Verschiebung für PoE+-Anwendungen entscheidend?

A: Wenn hohe Gleichstromströme durch ein Ethernet-Kabel fließen, erzeugen Widerstandsunterschiede zwischen Leiterpaaren eine unausgewogene Gleichstromverzerrung über die Transformatorwicklungen.Der JK0-0177NL ist garantiert, dass er bei Anwendung eines 20 mA Gleichstromverzerrungs mindestens 350 μH Induktivität aufweist., wodurch eine magnetische Sättigung verhindert wird, die Ethernet-Differentialsignale verzerren und Paketverluste verursachen könnte.

F4: Welche Ethernet-PHY-Transceiver sind mit dem JK0-0177NL kompatibel?

A: Das Standard-Drehverhältnis 1CT:1CT über alle 4 Differenzialkanäle macht den JK0-0177NL universell kompatibel mit allen führenden Gigabit-Ethernet-PHYs im Strom- und Spannungsmodus.einschließlich ICs von TI, Marvell, Broadcom, Realtek und Microchip.
