Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: RB1-125BAG1A
Dokument: LPJ0013AHNL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.5-$0.8
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager. Versand innerhalb von 3 Tagen
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4200K-PCS/Month
PN: |
RB1-125BAG1A |
IN CHINA HERGESTELLT: |
LPJ0013AHNL |
Produkttyp: |
MagJack RJ45-Stecker mit Transformator |
LED-Anzeige: |
Grün / Gelb |
EMI-Abschirmung: |
Abgeschirmt |
Ethernet-Anwendung: |
10/100base-t |
Isolationsschutz: |
eingebaut |
Montageart: |
Durchgangsloch, rechtwinklig |
PN: |
RB1-125BAG1A |
IN CHINA HERGESTELLT: |
LPJ0013AHNL |
Produkttyp: |
MagJack RJ45-Stecker mit Transformator |
LED-Anzeige: |
Grün / Gelb |
EMI-Abschirmung: |
Abgeschirmt |
Ethernet-Anwendung: |
10/100base-t |
Isolationsschutz: |
eingebaut |
Montageart: |
Durchgangsloch, rechtwinklig |

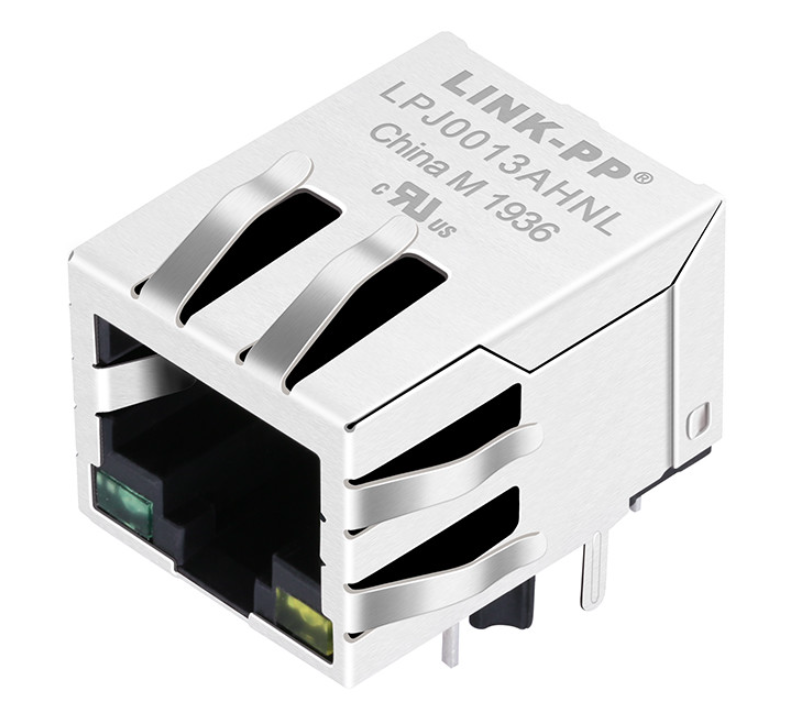

Der RB1-125BAG1A RJ45 1×1 mit Transformator ist ein Hochleistungs-integrierter RJ45 MagJack-Steckverbinder, der für 10/100Base-T Ethernet-Anwendungen entwickelt wurde. Dieser einendige, geschirmte RJ45-Steckverbinder integriert einen LAN-Transformator (Magnetik), EMI-Abschirmung mit Erdungsfingern und zweifarbige LED-Anzeigen in einem kompakten Through-Hole-Winkelgehäuse.
Entwickelt für Ethernet-Netzwerkgeräte, die eine zuverlässige Signalintegrität, EMI-Unterdrückung und platzsparende PCB-Integration erfordern, unterstützt der RB1-125BAG1A AutoMDIX-Funktionalität, erfüllt anspruchsvolle elektrische Leistungsanforderungen und bietet eine ausgezeichnete Gleichtaktunterdrückung, geringe Einfügedämpfung und Isolationsschutz.
Dieser RJ45-Steckverbinder mit integriertem Transformator und LED ist ideal für Anwendungen wie Ethernet-Switches, Router, industrielle Netzwerkgeräte, eingebettete Steuerungen, IoT-Gateways und Kommunikationsgeräte.
| Parameter | Spezifikation |
|---|---|
| Produkttyp | RJ45-Steckverbinder mit integriertem Transformator |
| Teilenummer | RB1-125BAG1A |
| Steckverbindertyp | RJ45 Modularbuchse (MagJack) |
| Konfiguration | 1×1 Einzelport |
| Anwendung | 10/100Base-T Ethernet |
| Integrierte Magnetik | Ja |
| LED-Anzeige | Ja |
| LED-Farbe | Grün / Gelb |
| Abschirmung | Geschirmt mit EMI-Finger |
| Montagetyp | Durchsteckmontage |
| PCB-Montagerichtung | Rechter Winkel (90°) |
| Tab-Richtung | Unten |
| Anzahl der Reihen | 1 |
| Anzahl der Kerne pro Buchse | 4 |
| Verpackung | Schale |
| Parameter | Spezifikation |
|---|---|
| Höhe über PCB | 0,525" (13,33 mm) |
| Portkonfiguration | Einzelport |
| Anschlusstechnik | Löten |
| Gehäusematerial | Edelstahl |
| Vordere Gehäusedicke | 0,20 mm |
| Hintere Gehäusedicke | 0,20 mm |
| Erdungsbein | Vorverzinnung |
| Gehäusematerial | Hochtemperatur-Thermoplast |
| Gehäusefarbe | Schwarz |
| Flammenschutzklasse | UL94 V-0 |
| Komponente | Material | Spezifikation |
|---|---|---|
| RJ45-Anschluss | Phosphorbronze | Dicke 0,30 mm |
| Kontaktflächenveredelung | Gold-Flash | |
| Lötspitzenveredelung | 100µ" Min. Zinn | |
| Unterplattierung | 50~100µ" Nickel | |
| Eingangsanschluss | Messing | Dicke 0,35 mm |
| Link-Anschluss | Messing | Dicke 0,25 mm |
| Kontaktveredelung | Gold-Flash | |
| Abschirmungsmaterial | Edelstahl |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Lagerbedingungen | Schutz vor Korrosion und physischer Beschädigung |
| Parameter | Spezifikation |
|---|---|
| Ethernet-Geschwindigkeit | 10/100Base-T |
| Impedanz | 100Ω symmetrischer Tiefpassfilter |
| AutoMDIX-Unterstützung | Ja |
| Anzahl der Ports | 1 |
| Transformatortyp | Integrierte LAN-Magnetik |
| Parameter | Spezifikation |
|---|---|
| Primärinduktivität | 350µH Min. |
| Testbedingung | 100kHz, 0,1V, 8mA DC-Bias |
| Eingangsisolierung | 1500VAC / 60 Sek. |
| DC-Isolierung | 2250VDC / 60 Sek. |
Das RB1-125BAG1A integrierte Magnetikmodul ist darauf ausgelegt, eine zuverlässige Ethernet-Signalübertragung durch optimierte Filterung und Rauschunterdrückung aufrechtzuerhalten.
| Frequenzbereich | Leistung |
|---|---|
| 1~100MHz | -1,0dB Max. |
| Frequenzbereich | Leistung |
|---|---|
| 1~30MHz | -18dB Min. |
| 30~60MHz | -16dB Min. |
| 60~80MHz | -12dB Min. |
| Parameter | Leistung |
|---|---|
| Gleichtaktunterdrückung (CMR) | -30dB Min. @1~100MHz |
| Übersprechen | -30dB Min. @1~100MHz |
Im Gegensatz zu herkömmlichen RJ45-Steckverbindern, die externe LAN-Transformatoren benötigen, kombiniert der RB1-125BAG1A:
in einer einzigen kompakten Komponente, wodurch die PCB-Komplexität und die Montagekosten reduziert werden.
Mit:
gewährleistet der Steckverbinder eine stabile 10/100Mbps Ethernet-Kommunikation.
Die Kombination aus:
bietet hervorragende Haltbarkeit für den Langzeitbetrieb.
Der RB1-125BAG1A unterstützt 10/100Base-T Ethernet-Anwendungen und bietet eine zuverlässige Fast-Ethernet-Konnektivität für Netzwerkgeräte.
Ja. Dieser RJ45 MagJack integriert Ethernet-Magnetik und macht einen separaten externen LAN-Transformator überflüssig.
Ja. Der RB1-125BAG1A unterstützt AutoMDIX, was die automatische Erkennung und Korrektur von Sende- und Empfangspaaren von Ethernet-Kabeln ermöglicht.
Der Steckverbinder verwendet ein Through-Hole-Winkel-Montagedesign, das eine starke mechanische Stabilität für die PCB-Montage bietet.
Ja. Er verfügt über integrierte grün/gelbe LED-Anzeigen zur Überwachung des Ethernet-Link- und Aktivitätsstatus.
Der integrierte Transformator bietet eine minimale Primärinduktivität von 350µH bei 100kHz mit 8mA DC-Bias.
Ja. Der RB1-125BAG1A verfügt über eine Edelstahlabschirmung mit EMI-Erdungsfingern zur Reduzierung elektromagnetischer Interferenzen.
Der Betriebstemperaturbereich beträgt 0°C bis +70°C, mit Lagerfähigkeit von -40°C bis +85°C.
Integrierte RJ45 MagJacks werden häufig in Ethernet-Switches, Routern, Industriecontrollern, IoT-Geräten, eingebetteten Systemen und Kommunikationsgeräten verwendet.
Ja. Da der Transformator in die RJ45-Steckverbinderbaugruppe integriert ist, kann er das PCB-Design vereinfachen und die Komponentenanzahl im Vergleich zu separaten Lösungen reduzieren.
