Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: GST5009CLF
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$1.2
Verpackung Informationen: T&R
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 5KK/Monat
P/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455NL |
Datenrate: |
1g |
Poe: |
350 mA pro Paar |
Montage: |
Smd |
Freie Proben: |
Verfügbar |
Serie: |
Diskrete LAN-Magnetik |
Mechanisch: |
15.10x10.00x4.00 mm |
P/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455NL |
Datenrate: |
1g |
Poe: |
350 mA pro Paar |
Montage: |
Smd |
Freie Proben: |
Verfügbar |
Serie: |
Diskrete LAN-Magnetik |
Mechanisch: |
15.10x10.00x4.00 mm |

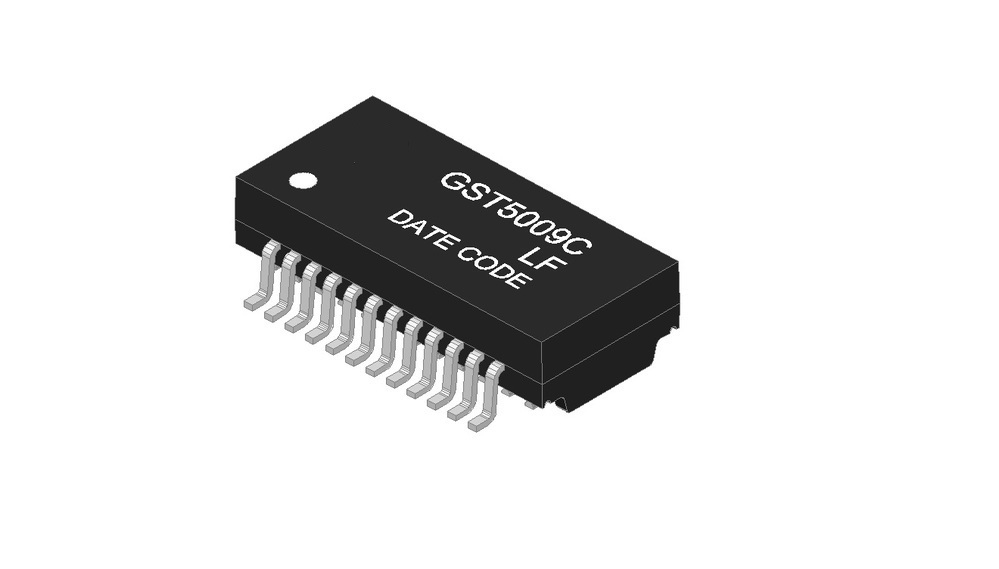

GST5009C LF / LP82455NL – 1000BASE-T Gigabit Ethernet Transformator
| Parameter | Testbedingung | Wert |
|---|---|---|
| Windungsverhältnis | 50 kHz, 0,5 V | 1CT : 1CT ± 2% |
| Induktivität (Ls) | 100 kHz, 0,1 V, 12 mA DC-Vorspannung | 350 µH Min |
| Einfügedämpfung | 1–100 MHz | -1,4 dB Max |
| Rückflussdämpfung | 1–30 MHz | -16 dB Min |
| Rückflussdämpfung | 40 MHz | -14,4 dB Min |
| Rückflussdämpfung | 50 MHz | -13,1 dB Min |
| Rückflussdämpfung | 60–80 MHz | -12 dB Min |
| Rückflussdämpfung | 100 MHz | -10 dB Min |
| Differentielle Gleichtaktunterdrückung | 30 MHz | -45 dB Min |
| Differentielle Gleichtaktunterdrückung | 60 MHz | -40 dB Min |
| Differentielle Gleichtaktunterdrückung | 100 MHz | -35 dB Min |
| Übersprechen | 30 MHz | -40 dB Min |
| Übersprechen | 60 MHz | -35 dB Min |
| Übersprechen | 100 MHz | -30 dB Min |
| Hi-Pot-Test | — | 1500 Vrms Min |
