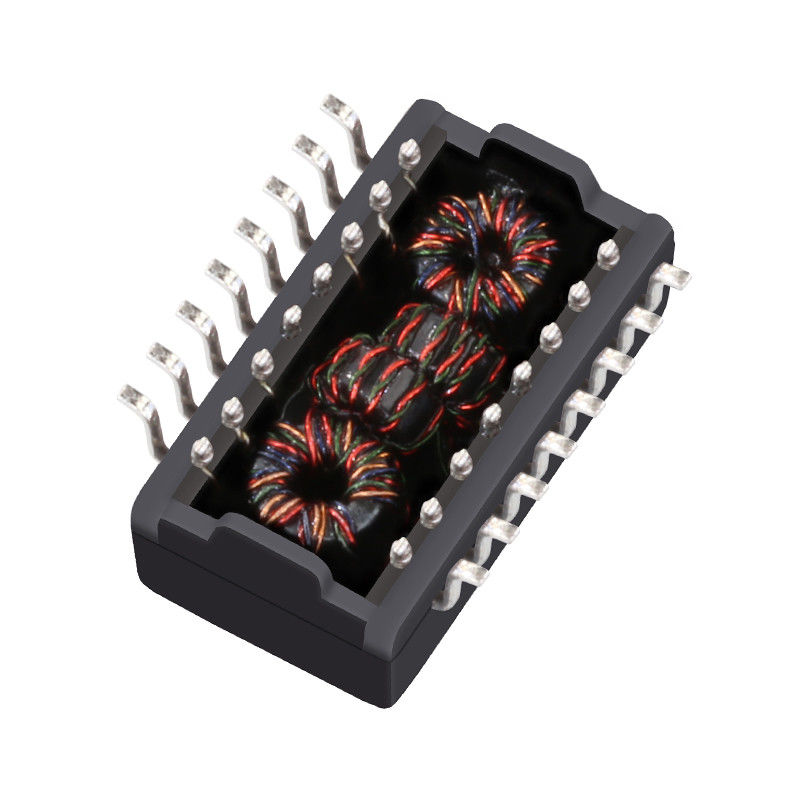

TG110-A050N2LF 10/100BASE-TX Automotive-Ethernet-Transformator SMT

DieTG110-A050N2LFist ein leistungsfähiger Transformator für die Automobilindustrie, der speziell für 10/100BASE-TX-Ethernet-Anwendungen entwickelt wurde.Diese Ein-Port-Komponente ist vollständigAEC-Q200 qualifiziert, die höchste Zuverlässigkeit und Langlebigkeit für strenge Fahrzeugumgebungen gewährleisten.

Der TG110-A050N2LF ist mit einer kompakten SMD-Footprint ausgelegt und bietet eine kritische galvanische Isolierung und Signalkonditionierung.Damit ist es ein wesentlicher Bestandteil für die Hochgeschwindigkeitsdatenkommunikation in modernen Fahrzeugen..

• Zuverlässigkeit für Fahrzeuge:Vollständig konformAEC-Q200Standards, die die Leistung unter mechanischen Belastungen und Umweltveränderungen gewährleisten.
• Optimierte Signalintegrität:Merkmale einer1CT:1CT Drehverhältnisfür Sende- und Empfangskanäle, was eine ausgezeichnete Impedanzmatching ermöglicht.
• Hohe Isolierung:Angebote1500 Vrms HochgeschwindigkeitSchutz, der empfindliche PHY-Chips vor Spannungsspannen und Lärm schützt.
• Niedrige Parasitität:Mit einer maximalen Wickelkapazität (Cw/w) von nur35 pFund ein niedrigesDCR von 0,9Ω, minimiert es Signalverzerrungen und Einsatzverluste.
• Robuste SMT-Verpackungen:Konzipiert für die automatisierte Montage, die Herstellungskosten senkt und die Platteffizienz von Leiterplatten verbessert.

Technische Spezifikationen für den SMT-Transformator 10/100BASE-TX

Typische Anwendungen des TG110-A050N2LF-Ethernet-Transformators für den Automobilbereich

• Infotainmentsysteme für die Automobilindustrie
• Ethernet-Verbindung im Fahrzeug
• 10/100BASE-TX Kommunikationsmodule
• Fahrzeugnetzwerkhardware
• Konstruktionen für kompakte SMD-Magnetik, für die eine AEC-Q200-Qualifikation erforderlich ist

Qualität und Konformität

Der TG110-A050N2LF ist bleifrei und RoHS-konform.und Vibrationen, um sicherzustellen, dass sie den strengen Anforderungen der globalen Automobillieferkette entspricht.

Häufige Fragen zu AEC-Q200 Ethernet-Transformatoren

Der TG110-A050N2LF ist praktisch für Ingenieure geeignet, die nach einem Transformator suchen, der elektrische Leistung mit Automobilqualifikationen in Einklang bringt.350 μH OCL,niedrige 0,9Ω DCR, undKapazitätsgrenze von 35 pFSie unterstützen eine effiziente Signalübertragung, während die1500Vrms Höchstgeschwindigkeitergänzt die Isolationssicherheit für Ethernet-Anwendungen.

F1: Wofür wird TG110-A050N2LF angewendet?

Es handelt sich um einen SMD-Ethernet-Transformator mit einem einzigen Port 10/100BASE-TX für den Automobilbereich, der für Infotainment- und ähnliche Netzwerksysteme entwickelt wurde.

F2: Ist TG110-A050N2LF für AEC-Q200 geeignet?

Ja, das Datenblatt sagt, dass es AEC-Q200-qualifiziert ist.

F3: Wie ist das Drehverhältnis von TG110-A050N2LF?

Das Drehverhältnis beträgt 1 CT zu 1 CT.

F4: Welcher Betriebstemperaturbereich ist vorgesehen?

Der angegebene Betriebstemperaturbereich beträgt 0 bis +70°C.

F5: Welche Isolationsstufe bietet er?

Der Transformator ist bei 1500 Vrms hoher Leistung spezifiziert.
