Produkt-Details
Herkunftsort: CHINA
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: E5288-006-02-L
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.5-$0.85
Verpackung Informationen: 50PCS/tray; 1200PCS/carton
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4000K/month
Teilenummer: |
E5288-006-02-L |
Steckertyp: |
RJ45 (8P8C) |
Portkonfiguration: |
1x1 (einfacher Hafen) |
Orientierung: |
Einstieg von oben / vertikal |
Montageart: |
Oberflächenmontage |
Abschirmung: |
Ungeschirmt |
LEDs: |
Keine LEDs |
Datenrate: |
Katze 3 |
Nennspannung: |
125 VAC-EFFEKTIVWERT |
Aktuelle Bewertung: |
1,5 AMPERE |
Teilenummer: |
E5288-006-02-L |
Steckertyp: |
RJ45 (8P8C) |
Portkonfiguration: |
1x1 (einfacher Hafen) |
Orientierung: |
Einstieg von oben / vertikal |
Montageart: |
Oberflächenmontage |
Abschirmung: |
Ungeschirmt |
LEDs: |
Keine LEDs |
Datenrate: |
Katze 3 |
Nennspannung: |
125 VAC-EFFEKTIVWERT |
Aktuelle Bewertung: |
1,5 AMPERE |

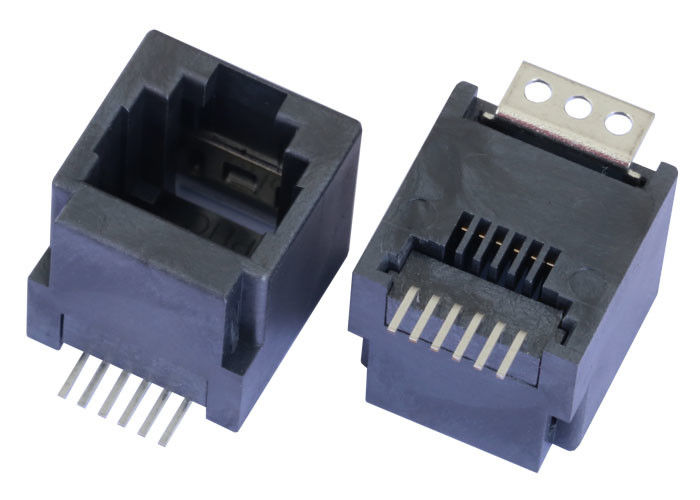

DieE5288-006-02-List ein hochwertiger, ein-Port (1x1) RJ45-Modulanschluss, der für zuverlässige Telekommunikations- und Netzwerkanwendungen entwickelt wurde.Oberste Eingang (vertikal)Orientierung undOberflächenbefestigungstechnik (SMT)Diese Verbindung ist für platzbeschränkte PCB-Layouts optimiert, bei denen eine vertikale Kabelverknüpfung erforderlich ist.
Mit einemKategorie 3Datenrate und robuste Betriebstemperaturbereiche von-40°C bis +85°C, ist es eine ideale Lösung sowohl für kommerzielle Vernetzung als auch für robuste industrielle Umgebungen.
| Artikel | Spezifikation |
|---|---|
| Verbrauch | E5288-006-02-L |
| Typ des Steckers | RJ45 Modular Jack |
| Portkonfiguration | 1x1 |
| Datenrate | Kategorie 3 |
| Eintrittswinkel | Erster Eintrag |
| Schild | - Nein. |
| Montageart | SMT / SMD |
| Leuchten | - Nein. |
| RoHS | - Ja, das ist es. |
| Artikel | Spezifikation |
|---|---|
| Nennspannung | 125 VAC RMS |
| Aktuelles Rating | 1.5 A |
| Kontaktwiderstand | 30 mΩ max. |
| Widerstand gegen Isolierung | 1000 MΩ min @ 500 VDC |
| Dielektrische Festigkeit | 1000 VDC RMS, 60 Hz, 1 Minute |
| Artikel | Spezifikation |
|---|---|
| Wohnmaterial | PA10T UL94V-0, schwarz |
| Einfügen von Material | Hochtemperatur UL94V-0 |
| Kontaktmaterial | Phosphor Bronze, t=0,35 mm |
| Kontaktplattierung | Vergoldung über Nickel an der Berührungsfläche |
| Schweißspangen | Matte Sn-Beschichtung |
| Betriebsdauer | 750 Zyklen min |
| PCB-Retention nach dem Schweißen | 18 Pfund im Min. |
| Artikel | Spezifikation |
|---|---|
| Speichertemperatur | -40°C bis +85°C |
| Betriebstemperatur | -40°C bis +85°C |
| IR Rückfluss Spitzenlöstemperatur | 255°C bis 265°C (5 ̊10 Sekunden) |
| Einhaltung der Vorschriften | RoHS-konform |
Die E5288-006-02-L wird in verschiedenen Bereichen, die eine zuverlässige Sprach- und Datenverbindung erfordern, weit verbreitet:
DieE5288-006-02-L CAT 3 Modularstecker RJ45 für den oberen Eingangist ein zuverlässiger und platzsparender Stecker für Anwendungen, die eine einfache, robuste und RoHS-konforme RJ45-Schnittstelle benötigen.1x1 Design für den oberen Eingang,SMT-Anbringung, undIndustrie-Temperaturtoleranz, ist es gut geeignet für eingebettete Kommunikationssysteme, Telekommunikationsgeräte und andere kompakte elektronische Designs.
Die oberste Einstiegskonfiguration unterstützt PCB-Layouts, bei denen vertikaler Anschluss bevorzugt wird.Dies macht die E5288-006-02-L eine praktische Option für kompakte Gerätegehäuse und dichte Plattenentwürfe.
Das Design der Oberflächenverbindung vereinfacht die automatisierte Produktion und trägt dazu bei, die Montagekonsistenz zu verbessern, insbesondere in Produktionsumgebungen mit hohem Volumen.
Mit vergoldeten Kontaktflächen und einer langlebigen Kontaktstruktur aus Phosphor-Bronze ist der Stecker so konstruiert, dass eine stabile Signalübertragung und langfristige Leistung gewährleistet sind.
Der Steckverbinder ist für mindestens750 Paarungszyklen, die den Konstrukteuren Vertrauen in Umgebungen mit wiederholtem Einsatz geben.
Die E5288-006-02-L istRoHS-konformund mit hochtemperaturfähigen, flammhemmen Materialien gebaut, um einen zuverlässigen Betrieb in industriellen und kommerziellen Umgebungen zu gewährleisten.Es erfüllt auch die erforderlichen elektrischen und mechanischen Normen für die modulare Steckdosenverknüpfung gemäßFCC Teil 68, Unterteil F.
