Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP2019NL
Dokument: LP2019NL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$1.2
Verpackung Informationen: T&R
Lieferzeit: Ungefähr 3-5 Tage
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 5kk/Monat
Produktname: |
LP2019NL Ethernet-Magnetmodul |
Ethernet-Standard: |
IEEE 802.3 10/100BASE-TX |
Poe -Unterstützung: |
Ja (bis zu 600 mA) |
Anwendungsfälle: |
VoIP-Telefone, IP-Telefone, Ethernet-Switches |
Kurvenverhältnis: |
1CT:1CT (TX / RX) |
Isolationsspannung: |
1500 VRMs |
Betriebstemperatur: |
0 °C zu °C +70 |
Montageart: |
Oberflächenmontage |
Einhaltung: |
ROHS |
Hersteller: |
LINK-PP LAN-Transformator-Lieferant |
Produktname: |
LP2019NL Ethernet-Magnetmodul |
Ethernet-Standard: |
IEEE 802.3 10/100BASE-TX |
Poe -Unterstützung: |
Ja (bis zu 600 mA) |
Anwendungsfälle: |
VoIP-Telefone, IP-Telefone, Ethernet-Switches |
Kurvenverhältnis: |
1CT:1CT (TX / RX) |
Isolationsspannung: |
1500 VRMs |
Betriebstemperatur: |
0 °C zu °C +70 |
Montageart: |
Oberflächenmontage |
Einhaltung: |
ROHS |
Hersteller: |
LINK-PP LAN-Transformator-Lieferant |

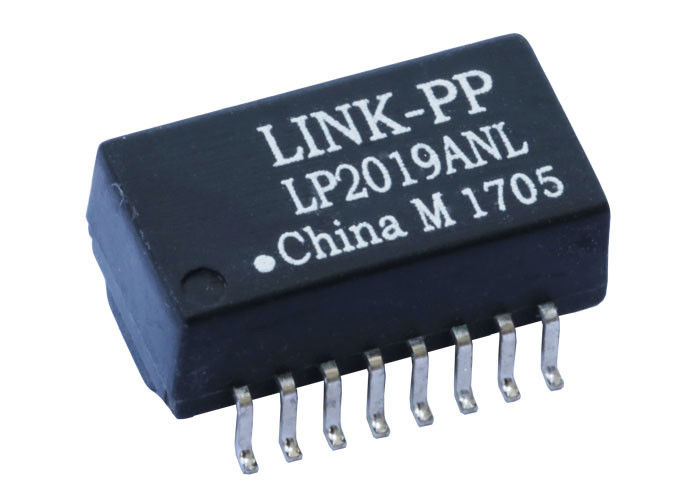

Der LP2019NL ist ein kompakter 10/100BASE-TX Ethernet-Magnetikmodul für VoIP-, LAN- und Power-over-Ethernet (PoE)-Anwendungen. Er integriert Hochleistungs-Isolationstransformatoren, die für die Signalintegrität von Fast Ethernet optimiert sind, und unterstützt gleichzeitig die PoE-Stromversorgung bis zu 600 mA hin.
Der LP2019NL wird häufig in SOHO-Netzwerkgeräten, LAN-on-Motherboard (LOM)-Designs, Ethernet-Hubs, Switches, IP-Telefonen und ADSL-Modems eingesetzt, wo eine stabile Datenübertragung und zuverlässige Isolation entscheidend sind.
Hergestellt zur Erfüllung der RoHS-Konformität und ausgelegt für eine Spitzenlöttemperatur von 250 °C, bietet der LP2019NL eine ausgezeichnete Herstellbarkeit und langfristige Zuverlässigkeit.
| Elektrische Spezifikationen | Wert / Zustand |
|---|---|
| Windungsverhältnis | TX: 1CT : 1CT RX: 1CT : 1CT |
| Einfügedämpfung | 0,1–100 MHz: -1,0 dB Max |
| Rückflussdämpfung | 0,1–30 MHz: -18 dB Min 30–60 MHz: -13 dB Min 60–80 MHz: -12 dB Min |
| Übersprechen | 0,1–100 MHz: -35 dB Min |
| Gegentakt-Gleichtakt-Unterdrückung (DCMR) | 30 MHz: -42 dB Min 60 MHz: -36 dB Min 100 MHz: -33 dB Min |
| Gleichtaktunterdrückungsverhältnis (CMRR) | 1–100 MHz: -40 dB Typ |
| Induktivität (OCL) | Pins 1–3, 6–8: 350 µH Min @ 100 kHz, 0,1 V, 8 mA DC-Vorspannung |
| Gleichstromwiderstand (DCR) | Pins 1–3, 6–8: 0,9 Ω Max |
| Streuinduktivität (LK) | 1–3 (Verbindung: 16+14): 0,5 µH Max @ 100 kHz, 0,1 V 6–8 (Verbindung: 11+9): 0,5 µH Max @ 100 kHz, 0,1 V |
| Zwischenwindungskapazität (Cw/w) | (1–3), (16–14): 28 pF Max @ 100 kHz, 0,1 V (6–8), (11–9): 28 pF Max @ 100 kHz, 0,1 V |
| Isolationsspannung | 1500 Vrms |
| Spezifikation | Wert / Zustand |
|---|---|
| Betriebstemperatur | 0 °C bis +70 °C |
| RoHS-Konformität | Ja (NL-Suffix) |
| Gehäusetyp | Oberflächenmontage |
| Gehäuseabmessungen | Länge: 12,70 mm Breite: 8,89 mm (typ.) Höhe: 7,15 mm max |
Der LP2019NL integriert separate Sende- (TX) und Empfangs- (RX) Isolationstransformatoren mit Mittelanzapfungen, die für Fast Ethernet PHY-Schnittstellen geeignet sind.
Diese Konfiguration unterstützt die PoE-Einspeisung über die Mittelanzapfungen unter Beibehaltung der Signalisolation und EMI-Kontrolle.
Der LP2019NL wird in 10/100BASE-TX Ethernet-Schnittstellen verwendet, um Signalisolation, Impedanzanpassung und Rauschunterdrückung zu gewährleisten. Er wird häufig in VoIP-Telefonen, IP-Telefonen, Ethernet-Switches und SOHO-Netzwerkgeräten hin.
Ja. Der LP2019NL ist für PoE-fähige Ethernet-Anwendungen konzipiert und unterstützt einen Dauerstrom von bis zu 600 mA, wodurch er sich für IP-Telefone und andere PoE-betriebene Geräte eignet.
Ja. Der LP2019NL erfüllt die IEEE 802.3 10/100BASE-TX elektrischen und Isolationsanforderungen und ist für Fast Ethernet PHY-Designs geeignet.
Der Transformator verwendet ein 1CT:1CT Windungsverhältnis sowohl auf den Sende- (TX) als auch auf den Empfangskanälen (RX), wodurch die Signalsymmetrie und PHY-Kompatibilität gewährleistet werden.
Der LP2019NL bietet eine Isolationsbewertung von 1500 Vrms, die die Standard-Ethernet-Sicherheits- und Isolationsanforderungen erfüllt.
Ja. Der LP2019NL ist optimiert für VoIP- und IP-Telefonanwendungen und bietet eine geringe Einfügedämpfung, eine starke Gleichtakt-Rauschunterdrückung und eine zuverlässige PoE-Stromversorgung.
Ja. Das NL-Suffix weist auf die volle RoHS-Konformität und eine Spitzen-Reflow-Löttemperatur von 250 °C hin.
Der LP2019NL 10/100BASE-TX VoIP-Magnetikmodul ist eine kompakte, PoE-fähige Ethernet-Transformatorlösung, die für Fast Ethernet-Anwendungen entwickelt wurde. Mit hoher Isolationsspannung, ausgezeichneter EMI-Leistung und der Einhaltung der IEEE 802.3-Standards ist der LP2019NL eine zuverlässige Wahl für VoIP-Telefone, IP-Telefone und Ethernet-Netzwerkgeräte.
