LP1197NL 10/100Base-TX PoE LAN Transformator Modul mit einem einzigen Port

LP1197NL PoE-Magnetik-Spezifikationen

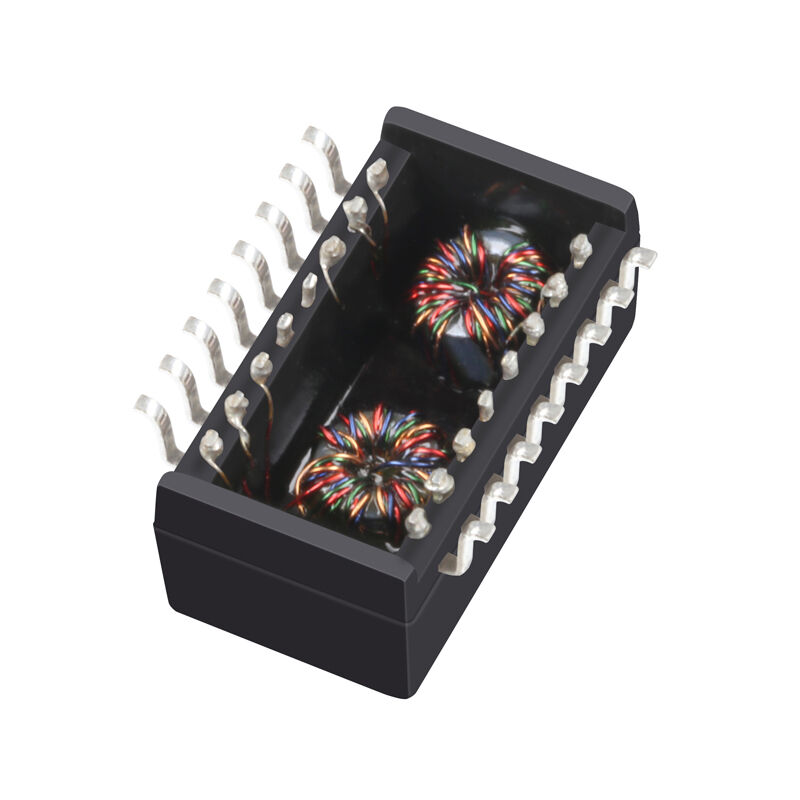

DieLP1197NList ein10/100Base-TX-Ein-Port-PoE-LAN-Transformatormodulfür Ethernet-Geräte ausgelegt, diesowohl zuverlässige Datenübertragung als auch Power over Ethernet (PoE) -Unterstützung. gebaut mit einemBauwerk mit offenem Rahmenund fürOberflächenmontage (SMT), LP1197NL integriert Isolationstransformatoren und Filterkomponenten, um Signalintegrität, EMI-Unterdrückung und sichere Stromversorgung über Ethernet-Kabel mit verdrehten Paaren zu gewährleisten.

Konform mitIEEE 802.3 Ethernet-Spezifikationenund mitIsolierung von 1500 Vrms, LP1197NL wird inVoIP-Geräte, SOHO-Netzwerkgeräte, LAN-on-Motherboard (LOM) -Designs, Ethernet-Switches und PoE-fähige Embedded-Systeme.

Elektrische Spezifikationen (@ 25 °C)

Hauptmerkmale eines Power over Ethernet-Transformators

• 10/100Base-TX PoE LAN-Magnetikmodul, einzelner Hafen
• fürPoE-Ethernet-Anwendungen
• 11:1 Drehverhältnisfür Sender und Empfänger
• Bauwerk mit offenem Rahmenfür kompakte, kostengünstige Konstruktionen
• Ausgezeichnete Signalintegritätmit geringem Einsatzverlust und hohem Rücklaufverlust
• HochGeräuschverweigerung im gemeinsamen Modus (DCMR)für eine verbesserte EMI-Leistung
• Isolationsspannung von 1500 Vrmsfür den sicheren Betrieb von PoE
• Oberflächenverpackung, Band und Rolle geliefert
• RoHS-konform, bleifrei
• UL-zertifiziert(Datei Nr.E484635)
• Unterstütztautomatische SMT-Rückfluss-Anlage(bis zu 250 °C)

LP1197NL PoE LAN Transformator Vorteile der Konstruktion

Im Gegensatz zu Standard-Non-PoE-LAN-Transformatoren ist der LP1197NLHandhabung von Gleichspannungsverzerrungsströmen im Zusammenhang mit der PoE-LeistungDie Struktur des Transformators minimiert dieKernsättigung, um sicherzustellen:

• Stabile Ethernet-Verbindung unter PoE-Last
• Verringerte Paketverluste und Signalverzerrungen
• Verbesserung der EMV/EMI-Konformität in PoE-Systemen

Dies macht LP1197NL fürPoE-betriebene VoIP-Telefone, IP-Kameras, Zugangspunkte und eingebettete Ethernet-Geräte.

PCB-Layout und Montagemitteilungen

• Platzieren Sie den LP1197NL in der Nähe des Ethernet PHY, um die Spurenlänge zu minimieren.
• Strecke TX/RX Differenzialpaare mit kontrollierter Impedanz.
• Es ist eine ausreichende Schleiffläche und Abstand zu gewährleisten, um die Isolationsleistung zu erhalten.
• Für:Bleifreies Rücklauflöten, mit einemmaximale Rückflusstemperatur von 250 °C für 5 Sekunden.
• Gewährleistung einer ordnungsgemäßen thermischen Auslegung für die Bearbeitung von PoE-Strom

Häufig gestellte Fragen zu LP1197NL PoE Magnetics

DieLP1197NList eine zuverlässige, PoE-fähige10/100Base-TX-LAN-TransformatormodulMit starker Isolation, hervorragender EMI-Leistung und nachgewiesener Compliance ist es eine ideale Wahl für VoIP, SOHO,und eingebettete PoE-Netzwerkanwendungen.

F1: Ist LP1197NL für PoE-Anwendungen geeignet?

A: Ja. LP1197NL ist speziell fürPoE Ethernet-Systeme, unterstützt Gleichstrom bei gleichzeitiger Wahrung der Signalintegrität.

F2: Welche Ethernet-Geschwindigkeiten werden unterstützt?

A: LP1197NL unterstützt10Base-T und 100Base-TXSchnelle Ethernet-Anwendungen.

F3: Bietet dieses Modul eine ausreichende Isolierung für PoE?

A: Ja. Es bietetIsolierung von 1500 Vrms, die die gemeinsamen Sicherheitsanforderungen an Ethernet und PoE erfüllen.

F4: Ist das Teil mit der automatischen SMT-Montage kompatibel?

A: Ja, das Modul wird inVerpackung mit Klebeband und Rollenund unterstützt Standard-SMT-Rückflussverfahren.
