Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJK7436A98NL
Dokument: LPJK7436A98NL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 60pcs
Preis: $0.4-$1.19
Verpackung Informationen: 60pcs/tray oder Spulen-Paket
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 2800K-PCS/Month
Teilenummer: |
LPJK7436A98NL |
Ethernet-Standard: |
1000base-t |
Portkonfiguration: |
Einzelner Port (1×1) |
LEDs: |
Orange und Grün/Gelb |
Magnetics: |
Integriert |
Abschirmung: |
EMI-Abschirmlaschen |
Montageart: |
Durchschnitt (THT) |
Orientierung: |
Rechter Winkel, seitlicher Eingang |
Verriegelungsposition: |
Registerkarte |
Datei: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Teilenummer: |
LPJK7436A98NL |
Ethernet-Standard: |
1000base-t |
Portkonfiguration: |
Einzelner Port (1×1) |
LEDs: |
Orange und Grün/Gelb |
Magnetics: |
Integriert |
Abschirmung: |
EMI-Abschirmlaschen |
Montageart: |
Durchschnitt (THT) |
Orientierung: |
Rechter Winkel, seitlicher Eingang |
Verriegelungsposition: |
Registerkarte |
Datei: |
PDF/3D/ISG/Stp/Step/Datenblatt |

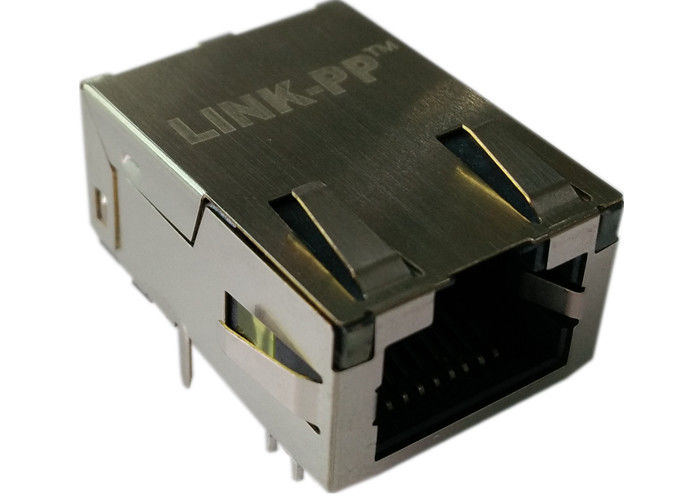

Der LPJK7436A98NL Low-Profile RJ45 Connector ist für Netzwerkanwendungen mit hoher Dichte konzipiert, bei denen der PCB-Speicherplatz sehr teuer ist.Dieser 1x1 Seiteneingangsanschluss liefert eine robuste 1000 Base-T (Gigabit) Ethernet-Leistung.
Dieser Steckverbinder ist mit integrierter Magnetisierung für eine optimale Signalintegrität und EMI-Schutz ausgelegt und für industrielle Betriebstemperaturen (-40 °C bis +85 °C) geeignet.Es verfügt über eine "Tab Up" Ausrichtung, eine sichere Wellenlösermontage mit THT-Technologie (Through-Hole Technology) und sehr sichtbare Orange&Green/Yellow-LEDs für eine klare Anzeige des Netzwerkstatzes.
Aufgrund seines geringen Profil-Fußabdrucks und seiner industriellen Temperatur ist der LPJK7436A98NL die ideale RJ45-Lösung für:
| Kategorie | Spezifikation | Einzelheiten |
|---|---|---|
| Allgemeine und elektrische Eigenschaften | Teilnummer | LPJK7436A98NL |
| Typ des Steckers | RJ45 Jack mit integriertem Magnet | |
| Datenrate (Geschwindigkeit) | 10/100/1000 Basis-T (Gigabit Ethernet) | |
| Anzahl der Häfen | 1x1 Hafen (einziger Hafen) | |
| PoE-Kompatibilität | Nicht-PoE | |
| LED-Konfiguration | Orange & Grün / Gelb | |
| Mechanische und physikalische Spezifikationen | Packungshöhe | 0.445 Zoll / 11.30 mm (Niedrigprofil) |
| Packungslänge | 0.946 Zoll / 24,04 mm | |
| Packungsbreite | 0.700 Zoll / 17.78 mm | |
| Ausrichtung der Schnalle | Schließen Sie auf (Tab oben) | |
| Steigende Orientierung | 90° Rechtswinkel / Seiteneingang | |
| Typ der Montage | THT (Through-Hole-Technologie), PCB-Mount | |
| Lötverfahren | Wellenlöter kompatibel | |
| Schirmung | Vollmetallschild mit EMI-Tabs | |
| Umweltspezifikationen | Betriebstemperatur | -40 °C bis +85 °C (Industriequalität) |
Wenn Sie nach einem RJ45-Anschluss mit integrierter Magnetik für 1000Base-T-Ethernet-Designs suchen, eignet sich der LPJK7436A98NL hervorragend für kompakte, zuverlässige Netzwerkanwendungen.
Der LPJK7436A98NL ist ein Low-Profile-RJ45-Anschluss mit integrierter 1000Base-T-Magnetik, der für Ethernet-Anwendungen entwickelt wurde, die eine kompakte Größe und zuverlässige Leistung erfordern.
Es unterstützt 10/100/1000Base-T-Konnektivität, so dass es für Gigabit Ethernet-Anwendungen geeignet ist.
Die LPJK7436A98NL ist als Nicht-PoE spezifiziert.
Es verwendet die durchlöchernde Technologie (THT) mit einer seitlichen Einfahrt, 90° rechten Winkelkonfiguration.
Ja, es kommt mit Orange & Green / Gelb LED-Optionen für die Statusanzeige.
