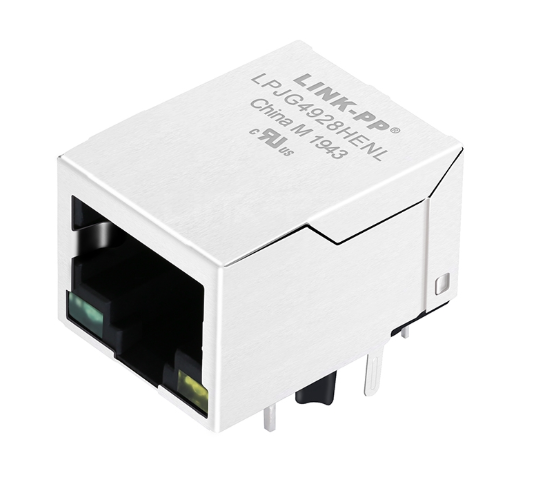

LPJG4928HENL 1000 Base-T PoE+ RJ45-Anschluss mit LED 1x1 Port

LPJG4928HENL ist ein Ein-Port-1000 Base-T RJ45-Anschluss mit integrierter Magnetik für PoE+-Anwendungen. Durchlöchrig, rechtwinklig, 10P8C, grüne/gelbe LEDs, industrieller Temperaturbereich.

Schlüsselmerkmale derLPJG4928HENLPoE+ RJ45

1. Gigabit-Performance: Unterstützt 10/100/1000 Base-T Ethernet-Geschwindigkeiten für Anwendungen mit hoher Bandbreite.
2. Erweiterte PoE+-Fähigkeit:IEEE 802.3at-konform, mit bis zu 720mA @ 57VDC Dauerstrom auf PSE-Pins.
3. Industrielle Zuverlässigkeit: Funktioniert fehlerfrei bei extremen Temperaturen von -40°C bis +85°C.
4. Integriertes Design: Eingebettete Magnetik (1CT:1CT-Rundverhältnis) reduziert den PCB-Fußabdruck und vereinfacht die Routing.
5. Sichtbarkeitsindikatoren:Integrierte linke (grüne) und rechte (gelbe) LEDs zur einfachen Überwachung des Netzwerkstatzes.
6. Robuste Konstruktion:* Edelstahl-EMI-Schild und UL94V-0 PBT-Gehäuse sorgen für Langlebigkeit und Sicherheit.

SpezifikationenLPJG4928HENL RJ45-Anschluss mit LED

1. Allgemeine Produktspezifikationen

2. Elektrische Spezifikationen (@25°C)

3. Material- und Umweltvorgaben

1. Betriebstemperatur:-40 °C bis +85 °C (Industriequalität)
2. Gehäuse:Thermoplastische PBT + 30% Glasfaser ( UL94V-0)
3. Kontaktmaterial:Phosphor Bronze (C5210R-EH), Dicke 0,35 mm
4. Kontaktplattierung:Mindestens 6 μ" Gold über dem Paarungsbereich
5. Material der Nadel:Messing (C2680R-H), Dicke 0,35 mm
6. Wellenlöstertemperatur:** 265°C MAX für 5 Sekunden

LPJG4928HENL 1000 Basis-T RJ45 Steckverbinder-Datenblatt

Einzelheiten zum LED-Anzeiger LPJG4928HENL

Die LPJG4928HENL enthältDoppel-LED-AnzeigerUnterstützung einer intuitiven visuellen Statusüberwachung.

Linke LED

• Farbe:Grün
• Spitzenwellenlänge:565 nm
• Vorwärtsspannung:1.8 ∼2.6V @ 20mA
• Umkehrstrom:10 μA max @ 5V

LED auf der rechten Seite

• Farbe:Gelb
• Spitzenwellenlänge:585 nm
• Vorwärtsspannung:1.8 ∼2.6V @ 20mA
• Umkehrstrom:10 μA max @ 5V

Diese LEDs helfen, Link-, Aktivitäts- oder Statussichtbarkeit in Ethernet-Geräteentwürfen zu gewährleisten.

Anwendungen von PoE Magjack

Die LPJG4928HENL ist für Telekommunikations-, Netzwerk- und industrielle Kommunikationsgeräte ausgelegt, darunter:

• Soho-Ausrüstung:ADSL-Modems, Router und Gateways.
• Unternehmensnetzwerke:Netzwerkschalter, Hubs und PoE-Injektoren.
• Eingebettete Systeme:LAN-on-Motherboard (LOM) -Konstruktionen
• Industrie-IoT:Smart-Gebäudecontroller und PoE+-betriebene IP-Kameras/Zugriffspunkte.

Warum LINK-PP RJ45 Stecker wählen?

LINK-PP ist ein vertrauenswürdiger globaler Hersteller von Netzwerkkomponenten, der erstklassige Leistung, stabile Versorgung und außergewöhnlichen Wert bietet.LINK-PP RJ45-Anschlüsse sind für eine zuverlässige Ethernet-Verbindung in Netzwerken konzipiertSie helfen mit integrierter Magnetik, stabiler elektrischer Leistung und dauerhafter Konstruktion, das PCB-Design zu vereinfachen und gleichzeitig die langfristige Netzwerkaufregbarkeit zu gewährleisten.

Hauptvorteile von LINK-PP RJ45

1. Raum sparende integrierte Magnetik:Eingebettete Transformatoren vereinfachen Ihre BOM, sparen kritischen PCB-Bereich und verbessern die EMI/Crosstalk-Leistung erheblich.
2. Umfassende Reichweite:Von Standard 10/100M bis zu Hochgeschwindigkeits-Base-T 10G mit voller Unterstützung für PoE, PoE+ und PoE++(bis zu 90 W) Anwendungen.
3. Nahtlose Drop-In-Ersatze: Genaue Pin-to-Pin-Alternativen für die wichtigsten Marken (Pulse, Halo, Wurth usw.), die Ihnen helfen, Lieferkettenknappheit ohne PCB-Neugestaltung zu überwinden.
4. Zertifizierte Zuverlässigkeit: Mit hochwertigen Materialien gebaut (goldbeschichtete Kontakte, Edelstahlschilde) und mit UL-, RoHS- und REACH-Zertifizierungen.
5. Factory-Direct Value: Als Originalhersteller bieten wir wettbewerbsfähige Preise, automatisierte Qualitätskontrolle und schnelle Lieferzeiten.
6. Experte PHY-Kompatibilität: Kostenlose FAE-Unterstützung, um sicherzustellen, dass unsere RJ45s perfekt mit Ihren gewählten PHY-Chips (Realtek, Broadcom, TI, Marvell usw.) übereinstimmen.
