Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: SGS, UL,CE,ISO9001:2008,Reach
Modellnummer: RTC-1QDBAM1A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.11-$12
Verpackung Informationen: BEHÄLTER
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 208K/Month
Artikel: |
RTC-1QDBAM1A |
Kategorie: |
1x4 Hafen rj45 mit Magnetics |
Geschwindigkeit: |
10/100/1000Base-T |
Montage: |
Durch-Loch |
Indikator: |
Leds |
Datei: |
PDF/3D/ISG/Stp/Step/Datenblatt |
Artikel: |
RTC-1QDBAM1A |
Kategorie: |
1x4 Hafen rj45 mit Magnetics |
Geschwindigkeit: |
10/100/1000Base-T |
Montage: |
Durch-Loch |
Indikator: |
Leds |
Datei: |
PDF/3D/ISG/Stp/Step/Datenblatt |
DieRTC-1QDBAM1Aist ein hochdichtes, 4-portes (1x4) RJ45-Modulanschluss mit integrierter 10/100/1000Base-T-Magnetik.integrierte Zustands-LEDsEs ist ideal für Switches, Router und industrielle Computergeräte, die mehrere Hochgeschwindigkeits-Ethernet-Ports benötigen.
| Kategorie | Parameter | Technische Spezifikation / Wert |
|---|---|---|
| Allgemeine | Art der Ware | 1x4 Port RJ45 Modular Jack mit integrierter Magnetik (Tab-Up) |
| Anwendung | 10/100/1000 Basis-T (Gigabit Ethernet) | |
| Typ der Montage | Durch-Loch-Technologie (THT) | |

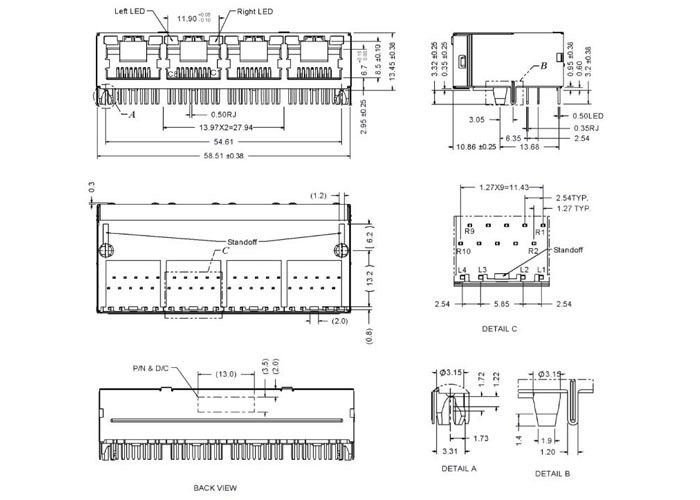

| Mechanische | Gesamtlänge | 58.51 ± 0,38 mm |
| Gesamthöhe | 13.45 ± 0,38 mm | |
| Ausgang von Hafen zu Hafen | 130,97 mm | |
| Schwanzlänge der Lötmaschine | 3.2 ± 0,38 mm | |
| Schirmung | Vollmetallschild mit EMI-Erdungsschaltflächen (Einheit B) | |
| Elektrotechnik | Drehverhältnis | 11:1 für alle 4 Kanäle (Eingang bis Ausgang) |
| Isolationsspannung | 2 kV Wechselstromisolation (Signalpins zum Schild) | |
| Endresistoren | Integrierte 75Ω-Widerstände (Störunterdrückung im allgemeinen Modus) | |
| Pin-Konfiguration | 10 Signalpins (R1R10) + 4 LED-Pins (L1L4) pro Port | |
| Entkoppelung | 1000 pF Hochspannungskondensator zur Abschirmung der Erde | |
| LED-Spezifikationen | Linke Leuchtdiode (L3L4) | Einzelfarbe: Grün (λp = 565 nm) |
| Rechtsgeleitete Leuchte (L1L2) | Bi-Color: Orange (λp = 610 nm) / Grün (λp = 565 nm) | |
| Vorwärtsspannung (Vf) | 1.7 V ∼ 2,6 V (@ 20 mA) | |
| Umkehrstrom (Ir) | 10 μA max (@ Vr = 5 V) |
1Übertragungsleistung:Unterstützt 10/100/1000Base-T (Gigabit Ethernet).
2- Dreht sich Verhältnis:11:1 (Primär bis Sekundär) für alle 4 Kanäle.
3. Hochspannungsisolation:2 kV Wechselstromisolation zwischen Signal und Schild mit 1000 pF Trennkondensator zum Schild.
4- Interne Beendigung:Integrierte 75 Ω-Widerstände für die Geräuschunterdrückung im gemeinsamen Modus.
5. LED-Eigenschaften:
