Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP5015ANL
Dokument: LP5015ANL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$0.65
Verpackung Informationen: T&R
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
P/N: |
LP5015ANL |
Größe: |
13,64 x 18,80 x 5,72 mm |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
einzel |
PoE: |
Nicht |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
Betriebstemperaturbereich: |
-40°C bis +85°C |
P/N: |
LP5015ANL |
Größe: |
13,64 x 18,80 x 5,72 mm |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
einzel |
PoE: |
Nicht |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
Betriebstemperaturbereich: |
-40°C bis +85°C |
Besorgen Sie sich das 1000 Base-T-Gigabit-Ethernet-Transformatormodul LP5015ANL von LINK-PP. SMD-LAN-Magnetelemente in Industriequalität mit 1500 Vrms-Isolierung. UL- und RoHS-konform.

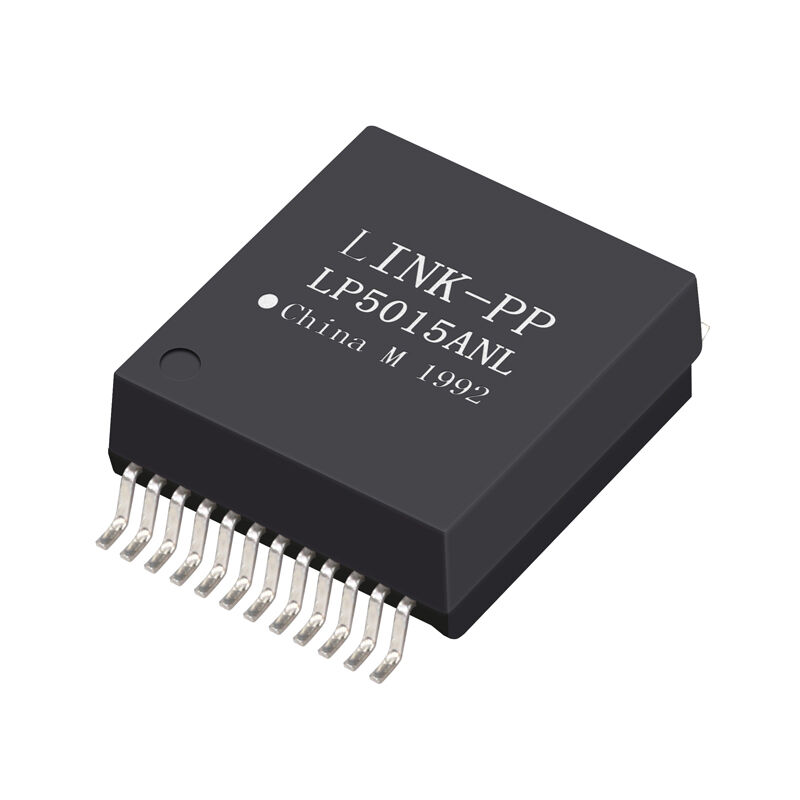

Der von LINK-PP hergestellte LP5015ANL ist ein erstklassiger Single-Port-Gigabit-Ethernet-Transformator, der den strengen Anforderungen moderner Netzwerkgeräte gerecht wird. Als äußerst zuverlässiges SMD-LAN-Isolationsmodul entspricht es vollständig den IEEE 802.3-Standards für 10/100/1000BASE-T-Anwendungen. Ausgestattet mit einem robusten 24-Pin-SMD/SMT-Gehäuse und industrietauglichen Betriebstemperaturfähigkeiten (-40 °C bis +85 °C) gewährleistet der LP5015ANL optimale Signalintegrität, hervorragende EMI-Unterdrückung und Hochspannungsisolierung für geschäftskritische Netzwerkkommunikation.
-Leistungsstarke Gigabit-Konnektivität:4-Kanal-Design, maßgeschneidert für 1000 Base-T-Übertragung.
-Zuverlässigkeit auf Industrieniveau:Funktioniert problemlos in extremen Umgebungen von -40 °C bis +85 °C.
-Sicherheit und Compliance:1500 Vrms Hipot-Isolierung, UL E484635-zertifiziert und RoHS-konform.
-Optimiert für die automatisierte Fertigung:SMD-24-Gehäuse, kompatibel mit 250 °C Peak-Reflow-Löten.
| Teilenummer | LP5015ANL |
| Hersteller | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Produktname | 1000 Base-T-Transformatormodul |
| Produkttyp | Single-Port-Gigabit-Ethernet-Transformator/SMD-LAN-Isolationsmodul |
| Netzwerkstandard | IEEE 802.3 10/100/1000BASE-T |
| Portkonfiguration | Einzelner Port (4 Kanäle für Gigabit) |
| Pakettyp | SMD-24 |
| Montageart | Oberflächenmontage (SMD/SMT) |
| Pin-Anzahl | 24 Pins (empfohlenes Pad-Layout im Datenblatt angegeben) |
| Betriebstemperatur | -40 °C bis +85 °C (Industriequalität) |
| Einhaltung | RoHS (2011/65/EU) |
| Sicherheitszertifizierung |
UL-File-Nr. E484635 |
| Parameter | Anforderungen | Testbedingungen |
| Windungsverhältnis | 1CT:1CT +/- 5% | Sender und Empfänger |
| Leerlaufinduktivität (OCL) | Mindestens 350 uH | bei 100 kHz, 100 mV mit 8 mA DC-Vorspannung |
| Einfügedämpfung | -1,2 dB Maximum | 1-100 MHz |
| Rückflussverlust | -16 dB Minimum | 1-30 MHz |
| Rückflussverlust | -14 dB Minimum | 30-60 MHz |
| Rückflussverlust | -12 dB Minimum | 60-80 MHz |
| Rückflussverlust | -10 dB Minimum | 80-100 MHz |
| Übersprechen | -30 dB Minimum | 1-100 MHz |
| Gleichtaktunterdrückung (CMR) | -30 dB Minimum | 1-100 MHz |
| Isolationsspannung (Hipot) | 1500 Vrms |
Der von LINK-PP hergestellte LP5015ANL ist ein erstklassiger Single-Port-Gigabit-Ethernet-Transformator, der den strengen Anforderungen moderner Netzwerkgeräte gerecht wird. Als äußerst zuverlässiges SMD-LAN-Isolationsmodul entspricht es vollständig den IEEE 802.3-Standards für 10/100/1000BASE-T-Anwendungen. Ausgestattet mit einem robusten 24-Pin-SMD/SMT-Gehäuse und industrietauglichen Betriebstemperaturfähigkeiten (-40 °C bis +85 °C) gewährleistet der LP5015ANL optimale Signalintegrität, hervorragende EMI-Unterdrückung und Hochspannungsisolierung für geschäftskritische Netzwerkkommunikation.
| Parameter | Spezifikation |
|---|---|
| Pakettyp | SMD-24 |
| Montagemethode | Oberflächenmontage |
| Pin-Anzahl | 24 |
| PCB-Layout | Empfohlenes Pad-Layout verfügbar |
| Maximale Reflow-Temperatur | 250°C für 5 Sekunden |
Der LP5015ANL wird zwischen dem Ethernet-PHY und dem RJ45-Anschluss installiert, um magnetische Isolierung und Signalkonditionierung zu gewährleisten.
Ethernet PHY │ Differentialpaare │ LP5015ANL 1000 Base-T-Transformatormodul │ RJ45-Anschluss │ CAT5e / CAT6-Kabel
Der Transformator führt aus:
Der LP5015ANL ist ein Single-Port-Gigabit-Ethernet-Transformator, der zwischen dem Ethernet-PHY und dem RJ45-Anschluss verwendet wird, um galvanische Trennung, Impedanzanpassung, Signalkopplung und EMI-Unterdrückung zu gewährleisten.
Ja. Es ist für die Konformität mit IEEE 802.3 ausgelegt10/100/1000BASE-TEthernet-Schnittstellen.
Der Transformator verfügt über a1CT:1CT ±5%Windungsverhältnis und sorgt so für eine ausgewogene differenzielle Signalübertragung für die Gigabit-Ethernet-Kommunikation.
Ein Minimum350μH Leerlaufinduktivitätstellt die Einhaltung der Ethernet-PHY-Anforderungen sicher, verbessert die Niederfrequenzleistung und trägt zur Aufrechterhaltung einer stabilen Signalübertragung bei.
Das Modul bietet1500 Vrms dielektrische Isolierung, schützt Ethernet-Geräte vor elektrischen Transienten und Erdpotenzialunterschieden.
Zu den typischen Anwendungen gehören SOHO-ADSL-Modems, LAN-on-Motherboard (LOM), Ethernet-Switches, Router, Industriesteuerungen, IP-Kameras, drahtlose Zugangspunkte, IoT-Gateways und eingebettete Netzwerkgeräte.
Ja. Es ist-40°C bis +85°CDank seines Betriebstemperaturbereichs eignet es sich für die industrielle Automatisierung, Fabriknetzwerke, Transportwesen und andere Ethernet-Anwendungen in rauen Umgebungen.
Ja. Der LP5015ANL entsprichtRoHS 2011/65/EUUmweltvorschriften und ist UL-anerkanntAktenzeichen: E484635.
