Integrierte 10/100 Basis T Ethernet Lan RJ 45 Steckverbinder JKM-0009NL LPJ0011BBNL

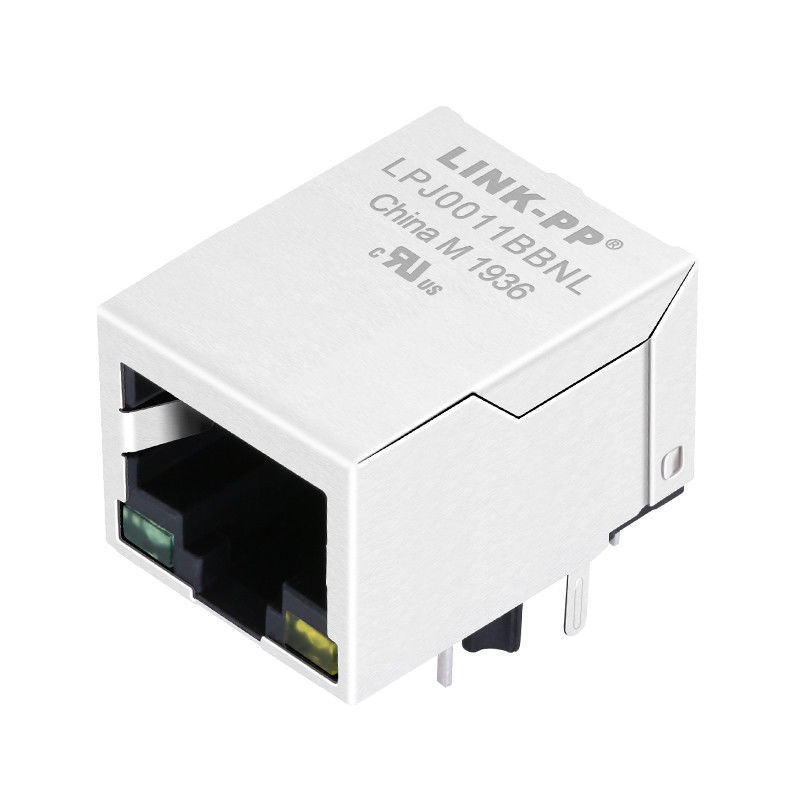

JKM-0009NL LPJ0011BBNL Einzelanschluss RJ45 Modular Jack mit 10/100 Base-T integrierter Magnetik

Schlüsselmerkmale derLPJ0011BBNLRJ45-Sender:

• 1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Schnell Ethernet

• Transformator RJ45 8P8C-Pin integrierte Magnetverbindung

• Cross Equivalent JKM-0009NL Pin-to-Pin-Ersatz kostengünstig

• Konzipiert für industrielle Anwendungen, erfüllt die IEEE802.3-Spezifikation

• 350μH Mindest-OCL mit 8mA Gleichstrom-B bias-Strom

• Temperaturen von 0°C bis 70°C

Spezifikationen für RJ45 Durchlöcheranschluss:

LPJ0011BBNL RJ45-Anschlussdatenblatt:

LPJ0011BBNL.pdf

Materialspezifikation für 10/100-Basis-T-RJ45-Magneten:

Schildmaterial: Messing

Schildveredelung: 20 bis 40 Zoll Nickel über 10 bis 20 Zoll Messing
Kontaktmaterial: Phosphorbronz
Kontaktplattierung: Nickelunterplattierung und selektive Goldplattierung 15 μin
Kontaktsolderbereich: Tinmatte Oberfläche
Gehäusematerial: Thermoplast
Spezifikation des Gehäuses: UL 94 V-0
MSL-Rating: 1

JKM-0009NL Pulsauslöser Rj45 Prüfbewertung:

1. Paaren Kraft(MAX): 5 Pfund / 2,268 Kilo.
2Unvergleichbare Kraft.(MAX): 5 Pfund / 2,268 Kilo.
3. Haltbarkeit: 750 Einträge
4- Stecken Sie ihn an.(MIN): 20 Pfund / 9,075 kg.

Anwendungsbemerkungen:

1- Verlagerung der Bodenflächen ist ratsam. Wenn möglich, leiten Sie die Bodenpins des Steckers/des diskreten Moduls zum Chassis/analogen Boden.
2. Verwendung von BST (75Ω-Widerstände und Hochspannungskappe zum Chassis)
Für die beste EMI-Leistung (in die meisten Steckverbinderlösungen enthalten) ist es ratsam, die Kabelside-CTs zu beenden.
3. Halten Sie die Signalspuren von PHY zum Stecker/diskreten Modul so kurz wie möglich. Wenn die Spuren 3-4 Zoll übersteigen, achten Sie besonders auf das Ungleichgewicht der Leitungseindämmung.
4Für weitere Anwendungen folgen Sie den Antragsnotizen des Herstellers.
