Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJG16314A4NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.05-$1.28
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4200K-PCS/Month
Anwendung: |
PCB |
Typ: |
RJ45 in PCB verwendet |
Geschlecht: |
weiblich |
Hallo-Topf: |
DC 1500V |
Phase: |
Einzigartig |
Spulenstruktur: |
Toroidal |
Anwendung: |
PCB |
Typ: |
RJ45 in PCB verwendet |
Geschlecht: |
weiblich |
Hallo-Topf: |
DC 1500V |
Phase: |
Einzigartig |
Spulenstruktur: |
Toroidal |
|
|

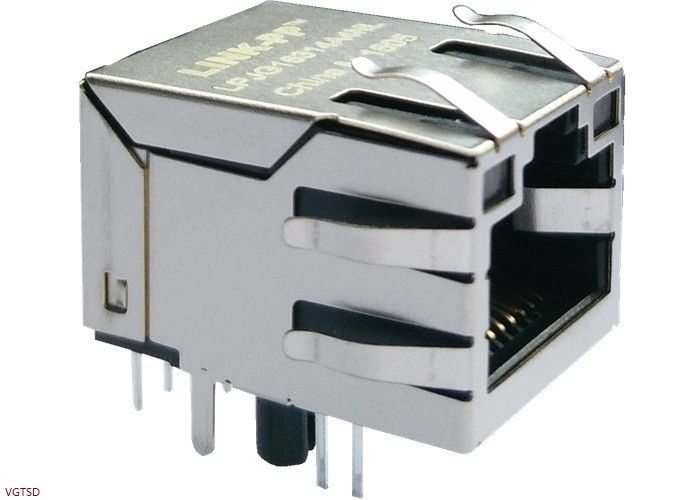

1) 100/1000 Base-T LPJG16314A4NL Single Port RJ45 Steckverbinder mit integrierter Magnetik |
|
2) THT-Einbautypen |
|
|
3) 350uH Min OCL @ 100KHz,0.1Vrms,8mADC BIAS |
|
|
4) entspricht der IEEE 802.3-Spezifikation |
|
|
5) Betriebstemperaturbereich 0°C bis 70°C |
|
|
6) Impedanz: 100 Ohm |
|
|
Anwendung |
×DSL-Modems |
|
Eingebetteter PC |
|
|
LAN-Anwendungen |
|
|
Hub, Router, Schalter |
|
|
AVR, DVR |
|
|
Elektrische Eigenschaften |
|
|
Schild |
- Ja, das ist es. |
|
Endungszwecke |
|
|
EMI-Finger |
Mit |
|
Endmethode |
Lötmittel |
|
Körpermerkmale |
|
|
LED-Lösungen |
Mit |
|
Ausrichtung der Schnalle |
Aufkleben |
|
PCB-Schwanzlänge |
3.5±0,5 mm |
|
Höhe über dem Brett |
Zusätzlich |
|
Kontaktmerkmale |
|
|
Vorgeladen |
- Ja, das ist es. |
|
Typ der Kontaktabschließung |
Durchs Loch |
|
Industriestandards |
|
|
Bleifreies Lötverfahren |
Wellenlöter mit einer Temperatur von 260 °C |
|
RoHS-Konformität |
RoHS-konform |
|
Bedingungen für die Verwendung |
|
|
Gilt für |
Druckplatten |
|
Umweltbedingungen |
Büro / Räumlichkeiten |
|
Betriebstemperatur ((° c) |
0°C bis 70°C |
|
Weitere Merkmale |
|
|
Statusindikator |
LED-Lösungen |
|
Linke LED-Farbe |
Grün&Gelb |
|
Farbe der rechten LED |
Grün&Gelb |
|
Einzelne Blei-Menge |
8 |
|
Datenblätter |
1Impedanz: 100 Ohm
2. OCL: 350 uH Min @ 100 KHz,0.1Vrms,8mADC BIAS
3- Das ist das Verhältnis: 1:1
4Eintrittsverlust: 0,5-100 MHz: -1,1 dB Max.
5Rücklaufverlust (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Überspannung (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7. Verhältnis zur Ablehnung des allgemeinen Modus: 0,5-100 MHz: -30 dB Min.
8Isolationsspannung: 1500 Vrms Min.
1. Konzipiert zur Unterstützung von Anwendungen wie SOHO-Modems (ADSL), LAN-on-Motherboard (LOM), Hubs und Switches.
2Erfüllt die IEEE 802.3-Spezifikation
3Verbindungsmaterialien:
Gehäuse: Thermoplastische PBT+30%G.F UL94V-0
Kontakt: Phosphor Bronze C5210R-EH Dicke = 0,35 mm
Pins: Messing C2680R-H Dicke = 0,35 mm f
Schild: SUS 201-1/2H Dicke = 0,2 mm
Kontaktplattierung: Gold 6 Mikro-Zoll Min. im Kontaktbereich.
4. Wellenlöterspitze Temperatur: 255°C Max,5 Sek Max.
