Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: J1011F21PNL ((LPJ1011ABNL)
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100 Stück
Preis: $0.09-$1.85
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Innerhalb einer Woche
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 200000-300000/Monat
Typ: |
Magnetischer Jack |
Schildmaterial: |
mit einer Breite von nicht mehr als 20 mm |
Kontaktmaterial Phosphor Bronze: |
Phosphor-Bronze |
Wohnmaterial: |
aus Thermoplast |
Flammbarkeit: |
UL 94 V-0 |
Nennwert für die Feuchtigkeitsempfindlichkeit: |
Höchste Bewertung 1 |
Typ: |
Magnetischer Jack |
Schildmaterial: |
mit einer Breite von nicht mehr als 20 mm |
Kontaktmaterial Phosphor Bronze: |
Phosphor-Bronze |
Wohnmaterial: |
aus Thermoplast |
Flammbarkeit: |
UL 94 V-0 |
Nennwert für die Feuchtigkeitsempfindlichkeit: |
Höchste Bewertung 1 |
| Artikel 2 | 10GBase-T durch Loch RJ45-Anschluss mit LEDs |
|---|---|
| Puls P/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| Magnetik | Integriert |
| Geschlecht | Jack (weiblich) |
| PCB-Anbaugestaltung | Seiteneingang |
| Ausrichtung der Schnalle | Standard - Aufschlag |
| HäfenAusstattung | 1X1 |
| Geschwindigkeit | 10/100 BASE-TX |
| AutoMDIX | Mit |
| Montagewinkel | Richtiger Winkel |
| Anzahl der Stellen/Kontakte | 8P8C |
| Zentralbank | Nicht verfügbar |
| LED L / R Farbe | Grün / Gelb |
| Endmethode | Lötmittel |
| Typ der Kontaktabschließung | Durchs Loch |
| Schild | - Ja, das ist es. |
| EMI-Finger | Oberseite und Seiten |
| Betriebstemperatur | 0°C bis +70°C |
| Bleifreie Lötverfahren | Wellenlöter mit 260 °C-Wärme |
| Gilt für | Druckplatten |
| Abmessung ((LxWxH) | 25.25*16.15*13.45mm |
| RoHS-Status | RoHS-konform |
| Probe | Erhältlich |
| Datenblatt RJ45-Anschluss | LPJ1011ABNL.pdf |

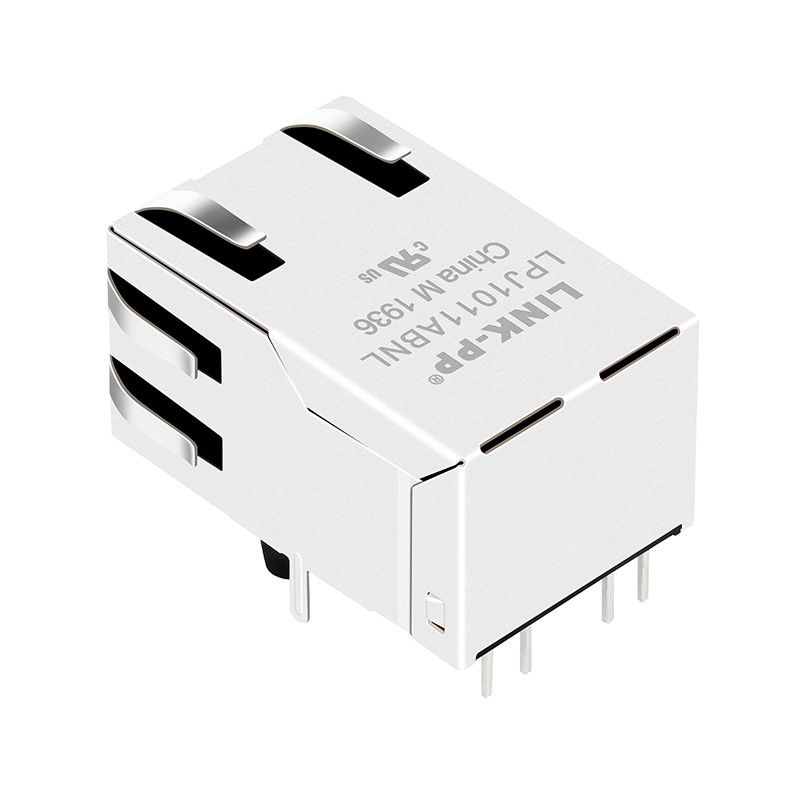

J1011F21PNL1x1 Tab-UP RJ45-AnschlussMit integrierter Magnetik erleichtert Ihre Netzwerkverbindung. Dieser Stecker kann in ADSL-Modems, LAN-on-Motherboard-Setups, Hubs und Switches usw. verwendet werden.
1. TR: ((100KHZ, 0,1 V);
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%
2. LX: (100KHz, 100mV, 8mA, Gleichspannungsverzerrung)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3- HIPOT:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC FÜR 60 Sekunden
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC für 60 Sekunden
4. Einsetzungsverlust:
-1,0 dB MAX @ 1,0 MHz bis 65 MHz
5Rückkehrverluste:
-20dB MIN @ 1MHz bis 10MHz
-16 dB MIN @ 10 MHz bis 30 MHz
-12 dB MIN @ 30 MHz bis 60 MHz
-10 dB MIN @ 60 MHz bis 100 MHz
6- Das ist nicht wahr.
-40dB MIN @1MHz bis 30MHz
-35dB MIN @30MHz bis 60MHz
-30dB MIN @60MHz bis 100MHz
7. Verweigerung der allgemeinen Anwendung:
-30 dB MIN @1MHz bis 50MHz
-20dB MIN @50MHz bis 150MHz
8. Betriebstemperatur: 0°C~70°C.
