Multi-Port- und Single-Port-RJ45-Steckverbinder – Ein technischer Leitfaden für die Beschaffung im Ingenieurwesen

Einleitung

Für Netzanlagen mit hoher ZuverlässigkeitEin-Hafenundmehrere HäfenVerbindungen für RJ45LINK-PP bietet beide Kategorien mit technischen Möglichkeiten für Geschwindigkeit, Integration von Magneten, Abschirmung,und thermische Beständigkeit.

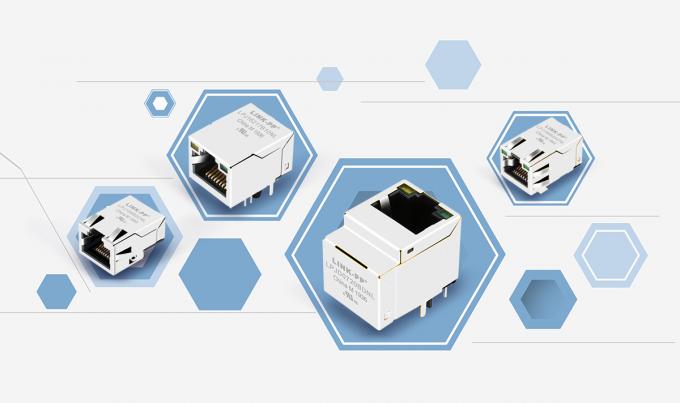

1. Ein-Port-RJ45-Anschlüsse

Verwendung von Fall- und Designintegration

Einfachanschluss (1 × 1) RJ45Modjacks/MagjacksDas LINK-PP-Portfolio umfasst 10/100Base-T, 1000Base-T und aufstrebende 2.5G10GBase-T-Klassifizierungen.

Allgemeine Merkmale:

• 8P8C-Konstruktion, Tab-Up/Down, THT oder SMT
• Zusätzliche Abschirmung, LED-Aktivitätsanzeiger, Auto-MDIX
• Industriebetriebsbereich bis + 85 °C oder höher
• Starke Isolierung, zuverlässiges Signal über eingebettete Magneten

- Ich weiß.

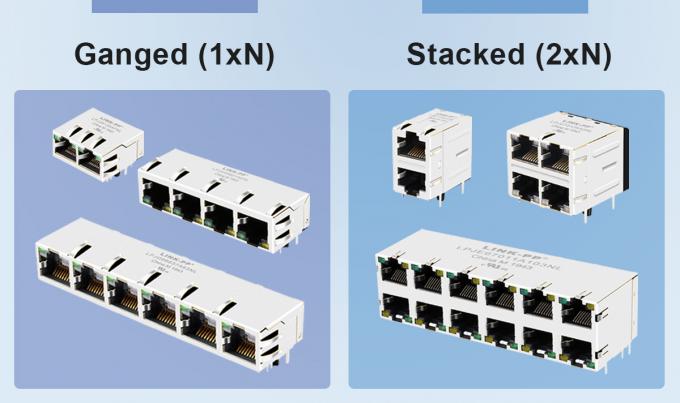

2. Mehrfachanschlüsse RJ45-Anschlüsse

Portkonfigurationen und Dichte

LINK-PP-Mehrport-Arrays umfassen eine einzelne Reihe (1×2,Ein Mal drei.1×4, 1×6, 1×8) und gestapelte Doppelreihe (2×1, 2×2, 2×4, 2×6, 2×8) Optionen.

Designrichtlinien und allgemeine Spezifikationen

Gemäß dem Designleitfaden von LINK-PP:

• Unterstützt Geschwindigkeiten bis 10GBase‐T und HDBase‐T
• Verfügbare PoE-Optionen: nicht-PoE, PoE, PoE+, PoE++, 2-Paar oder 4-Paar
• Aufstellungsarten: durchlöchrig, SMT, pin-in-paste, press-fit
• Schirmung und LED nach Designbedarf optional
• Betriebstemperaturbereiche: 0 °C/+70 °C, −40 °C/+85 °C, −55 °C/+105 °C

3Vergleichstabelle: Ein- und mehrere-Hafen

4. Konstruktions- und Beschaffungsüberlegungen

• Geschwindigkeitsunterstützung: Wählen Sie auf der Grundlage der erforderlichen Ethernet-Klasse (z. B.10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T, 5GBase-T, 10GBase-T).
• PoE-Anforderungen: UnterstützungNicht-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoEdie IEEE-Standards 802.3af/at erfüllen.
• Wärme- und Umweltspezifikationen: Bei Industrieplatten sind Teile mit einer Temperatur von -40 °C oder weniger auszuwählen.
• EWI-Verwaltung: Schirmmodule werden empfohlen, wenn Hochgeschwindigkeitsverbindungen oder in lauten Umgebungen verwendet werden.
• Montage-Stil und Layout:THT gegen SMTGegen THR, Tab-Down/Up, Verriegelungsstile, Aufbewahrungsposten für Platten optimieren den PCB-Montagefluss und die mechanische Stabilität.
• Konformität und Zuverlässigkeit: Alle RJ45-Anschlüsse unterstützen RoHS-, UL- und ISO-Zertifizierungen für einen zuverlässigen Einsatz.

Schlussfolgerung

FürProjektleiter und BeschaffungsingenieurePlanung der Chip-to-Board-Netzwerkintegration:

1. Verwendungmit einer Leistung von mehr als 10 Wwenn einzelne Häfen, ein flexibles Layout und eine hohe Wärmetoleranz Priorität haben.
2. Wählen SieMultiport-RJ45-ModuleDies gilt insbesondere für Switches, Router oder Multi-Port-Embedded-Systeme.
3. Bei der Auswahl der Komponenten sollten Geschwindigkeit, PoE-Unterstützung, Abschirmung, LED-Konfiguration, Board Footprint und Umweltbewertungen bewertet werden.
4. Das Produktportfolio von LINK-PP eignet sich hervorragend für professionelle Anwendungen mit überprüften Datenblättern und Konformitätszertifizierungen.

Wenn Sie maßgeschneiderte Modellvergleiche oder BOM-optimierte Teilewahlempfehlungen benötigen,weitere Unterstützung.
