| Spec: | ARV11-3689 | Kein Einzelteil: | LPJD0696B9NL |
|---|---|---|---|
| Dateien: | Schritt/3D IGS pdf-Datenblatt | Anwendung: | 100/1000Base-T |
| Beendigung: | Lötmittel | Mouting: | BAD/Spitzen-Eintritt |
| Kreuz-Rf: | LPJD0696B9NL = ARV11-3689 | ||
| Höhepunkt: | Staplungs-Verbindungsstücke RJ45,multi Hafenverbindungsstück |
||
| ARV11-3689 | Vertikaler Berg Rj45 Jack | Spitzengigabit des eintritts-Rj45 | Vertikaler Eintritt Rj45 |

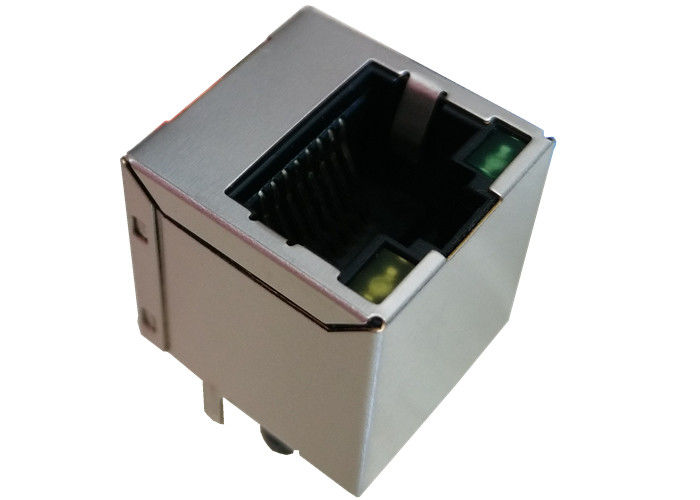

ARV11-3689 VERBÜNDETES Cross/PDF/datasheet/Price/3D/Cross10/100 BaseT, LED G/Y, keine EMS-Finger
1. Schild Minute H. PLATING NICKEL C2680 MESSING STÄRKE 0.20mm 20u“
2. Standardmaterial PA66 unterbringend, füllte Glas Standardfarbgelb des Polyester-UL94V-0
3. RJ-Terminalplastik: PA66, UL94V-0, Standardfarbgelb.
Pin: 0.35mm Stärke-Phos-Bronze C5210 EH.
Überziehen: Nickel 40u“ - 60u“ für alle und Sn 100% und
6u“, 15u“, Vergolden 30u“, 50u“.
4. Input-Anschluss: Plastik PA66, Glas gefüllt, UL94V-0, Standardfarbgelb.
Pin: 0.35mm Stärke C5191-H
Überziehen: Nickel 40u“ - 60u“ für alle und Sn 100%.
ELEKTRISCHES SPECFICATIONS: @25℃
1.Inductance: Minute 350uH
@ 100KHz, 0.1V, NEIGUNG DC-8mA
Verhältnis 2.Turns (±2%):
TX=1CT: 1 RX=1CT: 1
Verlust 3.Insertion:
1-100MHz: - 1.0dB maximal
Verlust 4.Return (Last 100Ω):
1-30MHz: - Minute 18dB
30-60MHz: - Minute 16dB
60-80MHz: - Minute 12dB
80-100MHz: - Minute 10dB
5.Crosstalk:
1-100MHz: - Minute 30dB
Ablehnung des Modus-6.Common:
1-100MHz: - Minute 30dB
7.HI-POT: 1500Vrms Minute @60Hz
8.Operating Temperaturspanne: 0℃ zu 70℃/zu -40℃ zu 85℃
| Gigabit-einzelner Hafen-vertikales Berg RJ45 ARV11-3689 VERBÜNDETES KOMPONENTEN Kreuz | ||
|---|---|---|
| ARV11-3689 | ARJC02-111008B | ARV11-3689 |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT-, A-B-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA-, B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB-, B-A-xMU2 |
| ARJC07-111071A | ARV11-3689 | ARJ11C-MASAD-, A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B-MASAI-MU2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | ARV11-3832 | ARV11-3689 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| ARV11-3832 | ARV11-3689 | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | ARV11-3689 | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| ARV11-3689 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3832 | ARJ11D-MBSL-A-DA-HLU2 |
Gigabit-einzelner Hafen-vertikales Berg RJ45 ARV11-3689 VERBÜNDETES KOMPONENTEN Kreuz
