Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: ISO 9001,ISO 14001,UL,SGS,REACH168

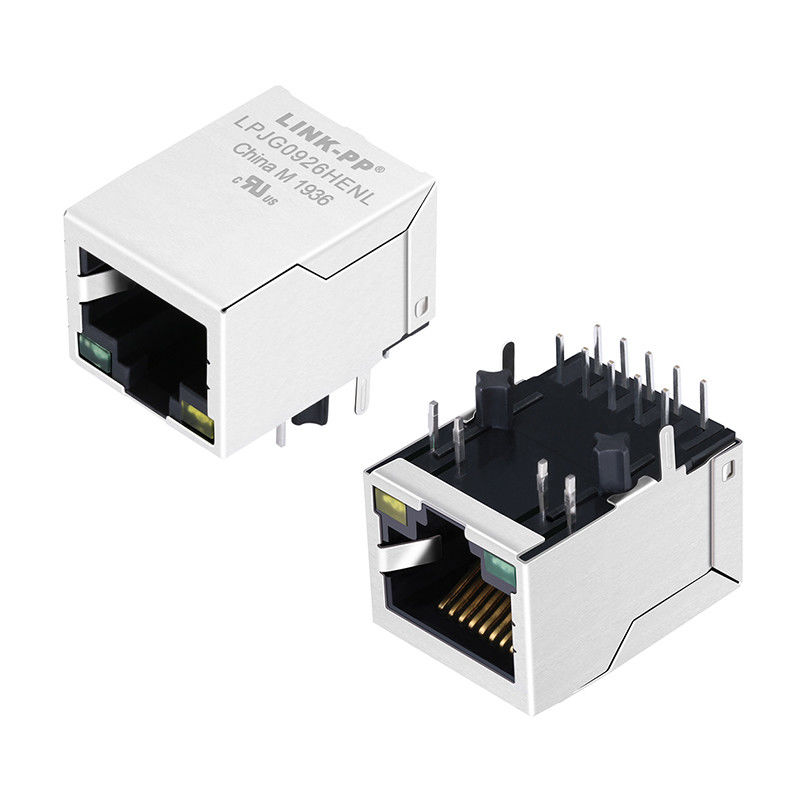

Modellnummer: LPJG0926HENL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50pcs, kostenlose Probe ist verfügbar
Preis: $0.09-$1.85
Verpackung Informationen: 50 pcs/1tray, 20 tray/1 Karton, 32*30*31cm, 8KGS (1000pcs)/1 Karton
Lieferzeit: so schnell wie möglich
Zahlungsbedingungen: TT,NET30/60/90 Tage, L/C
Versorgungsmaterial-Fähigkeit: 6000K PCS pro Monat
Geschlecht des Verbinders: |
Buchse RJ45 |
Geschwindigkeit: |
Basis-t 1000 |
PoE+: |
Unterstützung |
Typ des Statusindikators: |
LED-Lösungen |
Mechanische Verriegelung: |
Tab Down |
Schnittstellen-Art modularen Jacks u. des Steckers: |
RJ45 mit integriertem Magnetics |
Portkonfiguration: |
Einzelner Hafen |
Portmatrix-Konfiguration: |
1 x 1 |
Mindestbetriebstemperatur: |
0 ℃ |
Normalbetriebshöchsttemperatur: |
70℃ |
Orientierung: |
90°-Winkel (rechts) |
PWB-Bergart: |
Seiteneintritt |
Geschlecht des Verbinders: |
Buchse RJ45 |
Geschwindigkeit: |
Basis-t 1000 |
PoE+: |
Unterstützung |
Typ des Statusindikators: |
LED-Lösungen |
Mechanische Verriegelung: |
Tab Down |
Schnittstellen-Art modularen Jacks u. des Steckers: |
RJ45 mit integriertem Magnetics |
Portkonfiguration: |
Einzelner Hafen |
Portmatrix-Konfiguration: |
1 x 1 |
Mindestbetriebstemperatur: |
0 ℃ |
Normalbetriebshöchsttemperatur: |
70℃ |
Orientierung: |
90°-Winkel (rechts) |
PWB-Bergart: |
Seiteneintritt |
Mit robuster Konstruktion und fortschrittlichen Funktionen bietet LPJG0926HENL Zuverlässigkeit und effiziente Datenübertragung:
1Der Magjack ist ein weiblicher RJ45-Anschluss, der eine zuverlässige und sichere Verbindung bietet.
2. Unterstützt Datenübertragung bei 1000 Base-T-Geschwindigkeit für Hochgeschwindigkeitsnetzwerkumgebungen.
3. IT ist PoE+-kompatibel und kann Daten und Strom an angeschlossene Geräte liefern.
4Dieser mit LEDs ausgestattete Steckverbinder liefert visuelle Statusindikatoren.
5Das Tab-Down-Schloss-Design vereinfacht die Installation und Wartung.
6Dieser Stecker verfügt über integrierte Magnetik, die hilft, Signale zu filtern und zu isolieren.
7Mit einer 1 x 1 Port-Matrix-Konfiguration ist es für einen einzigen Anschlusspunkt ausgelegt.
8. Die LPJG0926HENL arbeitet bei 0°C bis 70°C und ist somit für verschiedene Umgebungen geeignet.
RJ45-Anschlüsse mit Transformatoren spielen eine entscheidende Rolle bei der Datenübertragung.
Diese Steckverbinder erleichtern die Datenübertragung in modernen Kommunikationssystemen.LPJG0926HENL ermöglicht kabellose Internetverbindungen. SDH und PDH übertragen Sprache und Daten über das Netzwerk mit RJ45 Mag Jack. Zusätzlich wird sichergestellt, dass die Voice-Over-IP (VoIP) -Kommunikation klar und unterbrechungsfrei ist.xDSL-Modems bieten Highspeed-Internetdienste über MagjacksDiese Anschlüsse sind für eine stabile und schnelle Internetverbindung unerlässlich.
| Übersicht | RJ45-Anschluss mit Magneten für PoE+-Anwendungen |
|---|---|
| Teilnummer von Link-pp | LPJG0926HENL |
| Drehverhältnis (TX) | 1CT:1CT |
| Drehverhältnis (RX) | 1CT:1CT |
| Induktivität OCL |
350uH MIN bei 100KHz/0,1V, 8mA Gleichspannungsverzögerung |
| Einsetzungsverlust |
-1,0 dB MAX bei 1-100 MHz |
| Rückkehrverlust |
- 16 dB MIN bei 1-40MHz |
| Kreuzgespräche | - 30 dB MIN bei 1-100MHz |
| Ablehnung des allgemeinen Modus | - 30 dB MIN bei 1-100MHz |
| Hypotest | 1500 Vrms MIN |
| DCR | 1.2Ω MAX |
| Verbindungslänge | 21.25mm/0.8 Zoll |
| Verbindungsbreite | 15.93mm/0.627 Zoll |
| Verbindungshöhe |
13.03mm/0.524 Zoll |
| Höchsttemperatur | 260 ± 5 °C |
| Kontaktplattierung | Gold 6 "u", Gold 15 "u" |
| EMI-Tabs | Ohne |
| Leistungskategorie | Kategorie 5 |
| Endungsstil | Lötmittel |
| Aktuelles Rating | 8 mA |
| LED-Anzeigerfarben | Grün (links) und Gelb (rechts) |
| Verpackung | Tray |
| Kontaktplattierung | Gold 6 Mikro-Zoll Min. im Kontaktbereich. |
Link-PP sorgt in jedem Produktionsschritt für die Einhaltung der Normen, beginnt mit der Rohstoffinspektion, anschließend mit dem Schneiden und Tauchen von Zinn und der Bewertung von Lötwiderstand und -kapazität.Weitere Kontrollen umfassen die Qualität der Schweißspule, Halbzeugprüfungen, Pins, Kleber usw.
Der Prozess setzt sich mit LED-Tests, Löt-Boden-Evaluierung und Widerstandsspannungs- und Bodenkapazitätstests fort.Die Prüfung des fertigen Produktes gewährleistet die beste Qualität vor der sorgfältigen Verpackung für die Lieferung.
