Produktdetails:
Zahlung und Versand AGB:
|
Technische Daten: | LP41220NL | P/N: | LP41220NL |
---|---|---|---|
Ethernet: | 1x10/100Mbps Ethernet Power+ | Montage: | SMD |
MASS: | 17.15x15.24x8.64mm | Proben: | frei |
Höhepunkt: | poe-Magnetics,Ethernet-Transformator |
1. Spulen-Zahl: Auto-Transformator
2. Isolierungs-Spannung: 1500Vrms
3.Type: Aufputzmontage-Transformator
4. sondern LINK-PP LP41220NL Hafen Magnetics-Energie aus
5. IEEE 802.3at, gegenwärtiges unterstützendes 600mA-720mA
Elektrische Spezifikationen (25):

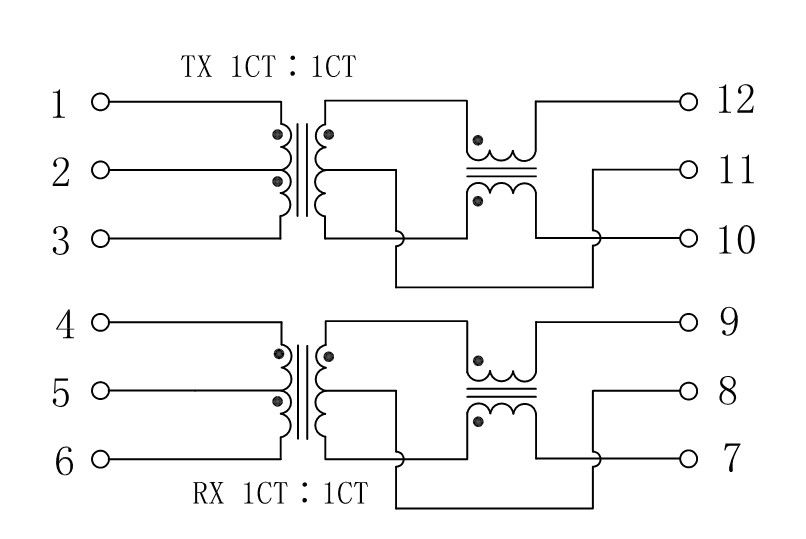

1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte,
Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
