| Technische Daten: | ARJ14A-MISD-MU2 | PN: | LPJXXXXNL |
|---|---|---|---|
| Anwendung: | Ethernet-Switch | Port: | Hafen des Viererkabel-1x4 |
| HiPot: | 1500v | Drehungs-Verhältnis: | 1CT∶1CT |
| Höhepunkt: | multi Hafenverbindungsstück,Doppel-Steckfassung Rj45 |
||
|
PIN ZU PIN ARJ14A-MISD-MU2 |
||
|
Spezifikation |
ARJ14A-MISD-MU2 |
 |
|---|---|---|
|
Gemacht in China-Kreuz |
LPJxxxxNL |
|
|
Hersteller |
LINK-PP China |
|
|
Beschreibung |

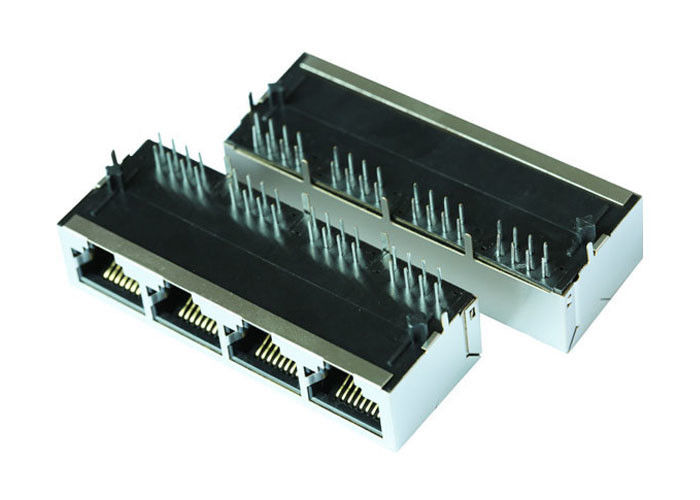

Viererkabelhafen des Gigabit-Rj45 Jack |
|
|
Dokumente verfügbar |
PDF/3D/Step/IGS/Price/Cross |
|
|
Maß |
58.40X17.60X11.50mm |
|
1.Turns Verhältnis TX/RX (±5%):
TX=1CT: 1CT TR=1CT: 1CT
Wahl 2.Tab: UNTEN
Finger 3.EMI: Nein
Verlust 4.Insertion:
0.3-100MHz: - 1.2dB maximal
5.Return Verlust TX u. RX@100 Ω±15Ω (DB-MINUTE):
1-10MHz: - 18
30MHz: - 16
60-80MHz: - 12
6.Crosstalk (DB-MINUTE):
1-10MHz: - 40
30-60MHz: - 35
60-100MHz: - 30
Ablehnung des Modus-7.Common (DB-ART):
1-50MHz: - 30
50-130MHz: - 20
8.Hipot (Vrms) 0.5mA, 2sec: 1500Vrms
Andere Spezifikationen:
| ARJ14A-MFSB-MU2 | ARJ14A-MISB-MU2 | ARJ14A-MESC-MU2 | ARJ14A-MFSC-MU2 |
| ARJ14A-MISD-MU2 | ARJ14A-MESA-MU2 | ARJ14A-MFSA-MU2 | ARJ14A-MESB-MU2 |
| ARJ14A-MISA-MU2 | ARJ14A-MISC-MU2 | ARJ14A-MESD-MU2 | ARJ14A-MFSD-MU2 |
