Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: HFJ11-RP26E-L12RL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.09-$1.85
Verpackung Informationen: Paket: 60 PC in 1 Behälter, Behälter 22 in 1 Karton, der 37*30*30 cm ist, 10 KILOGRAMM (1320 PC) jed
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Teilnummer: |
HFJ11-RP26E-L12RL |
Spezifikation: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-T Rj45 |
Ursprüngliches Munafactuer: |
LINK-PP |
Projekt-Anwendung: |
PWB-Leiterplattenentwurf |
Teilnummer: |
HFJ11-RP26E-L12RL |
Spezifikation: |
HFJ11-RP26E-L12RL |
Cross&Datasheet: |
LPJ0104GENL |
Apllication: |
10/100Base-T Rj45 |
Ursprüngliches Munafactuer: |
LINK-PP |
Projekt-Anwendung: |
PWB-Leiterplattenentwurf |
Einzelnes Verbindungsstück des Hafen-RJ45 mit 10/100 Basis-t integrierte Magnetics u. PoE, Grün/Gelb LED, Vorsprung unten, RoHS | |
LINK-PP Teilnummer | LPJ0104GENL |
Halo-Teilnummer | HFJ11-RP26E-L12RL |
Anwendung-Lan | ETHERNET (PoE) |
AutomDX | JA |
Bst-Stromkreis | JA |
Konfiguration RX | T, C |
Konfiguration TX | T, C |
Kontakt-Steckbereich-Überzug | ““/15u/30u“ des GOLDES 6u |
Kerne pro Hafen | 4 |
Dioden | KEINE DIODEN |
LED-Wahl | GREEN/YELLOW |
Klinke | VORSPRUNG UNTEN |
Zahl von Häfen | 1X1 |
PWB | FR4 |
PWB-Berg-Winkel | SEITENeintritt |
PWB, das Posten behält | T-POSTEN |
Paket-Höhe (Zoll) | 0,531 |
Paket-Höhe (Millimeter) | 13,50 |
Paket-Länge (Zoll) | 0,839 |
Paket-Länge (Millimeter) | 21,30 |
Paket-Breite (Zoll) | 0,626 |
Paket-Breite (Millimeter) | 15,90 |
Pin-Art | THT-LÖTMITTEL |
RoHS konform | YES-RoHS-5 MIT FÜHRUNG in der LÖTMITTEL-BEFREIUNG |
Suche | JA |
Schild EMS-Vorsprünge | MIT |
Geschwindigkeit | 10/100 BASE-T |
Temperatur | 0 ZU 70℃ |
Drehungs-Verhältnis RX | 1CT: 1CT |
Drehungs-Verhältnis TX | 1CT: 1CT |

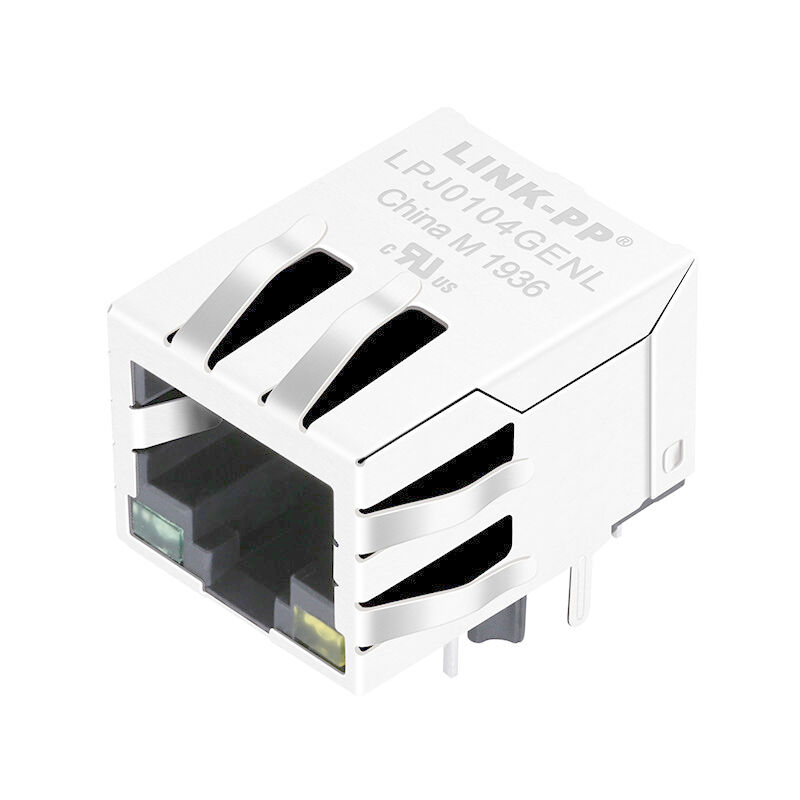

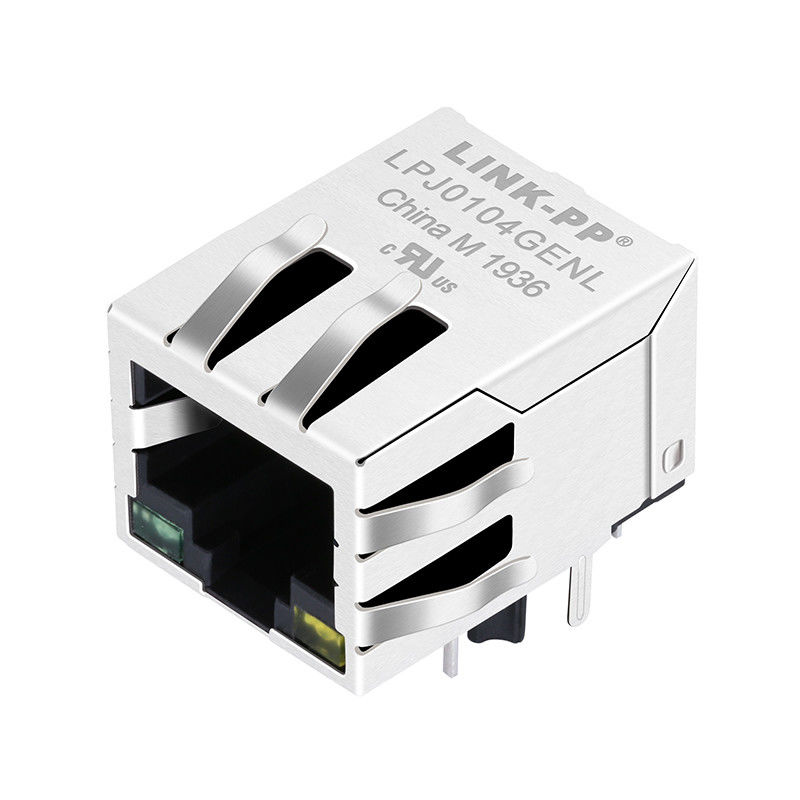

HFJ11-RP26E-L12RL POE RJ45 Verbindungsstück LPJ0104GENL 10/100Base-T FastJack CCTV
Allgemeine Anforderungen
1 Qualifikation:
Die Verbindungsstücke, die unter dieser Spezifikation versorgt werden, sind zum Treffen der Eignungsprüfung fähig
Anforderungen hierin spezifiziert.
Material 2:
2,1 Plastikwohnungen: UL94V-0
2,2 Kontakte: Kupferlegierung
2,3 Schild: Kupferlegierung
Ende 3:
3,1 Kontakte: Gold selektiv überzogen
3,2 Kontakte: Nickel überzog alle vorbei
3,3 Bezugskunden-Zeichnung für Kontakt-Lötfahnen
3,4 Schild: Zinn oder Nickel überzogen alle vorbei
Entwurf 4 und Bau:
Verbindungsstücke sind vom Entwurf, vom Bau und von den Abmessungen, wie auf spezifiziert
anwendbare Produktzeichnung und TIA 1096. Im Falle des Konflikts zwischen dieser Spezifikation und
Produktzeichnungen, die Zeichnungen haben Vorrang. 50 minch (1,27 Millimeter) Gold überzogen
Verbindungsstücke konform mit Spezifikationen TIA 1096.
Prüfung 5 des Produktes:
Verbindungsstücke treffen alle spezifizierten Maße von Produktzeichnungen und von interner Kunstfertigkeit
Standards. Es gibt keinen Beweis des Knackens, der Splitterung, der Verschmutzung oder der losen Teile wenn
kontrolliert, ohne lineare Wiedergabe, zum Auge ohne Hilfe.
6 Bewertungen:
6,1 Strom: 1,5 Ampere maximal an 25°C
6,2 Spannung: 150 VAC-Maximum
Mindestzahl 7 von Anschluss-/Unmating-Operationen:
7,1 Leistungsniveau 1: 750 Zyklen
7,2 Leistungsniveau 2: 2500 Zyklen
Mindestzahl 8 von Kabel-Wieder-Beendigungen:
8,1 beziehen Sie sich auf Anwendungszeichnungen
