Produktdetails:
Zahlung und Versand AGB:
|
Einzelteil-NO1: | TG111-E112NYRL | Kategorie: | Gigabit-Isolierungs-Transformator |
---|---|---|---|
Drehungs-Verhältnis: | 1CT: 1CT | Montage: | Oberflächenmontage |
Größe/Maß: | 13.72mm L x 15.24mm W | Höhe - gesetzt (maximal): | 6,35 |
Höhepunkt: | Getrennter Transformator Lan,Ethernet-Transformator |
TG111-E112NYRL | Transformator 24Pins | Gigabit Ethernet | SMD-Transformator |
Getrennter Transformator Gigabit Ethernets
Doppel-Port 10/100BASE-TX POE/POE+ Transformator
IEEE802.3ab konform, Hallo-Topf 1500Vrms
Patentierter offener Rahmen-Bau

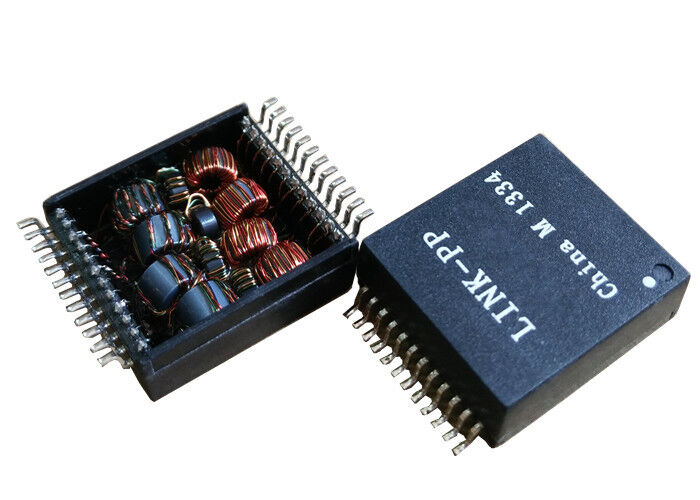

Ethernet-Transformator des Halo-TG111-E112NYRLGigabit
Wettbewerbsvorteil
☛ Designer/Hersteller für 18 Jahre.
☛ 2500 Arbeiten, 4 Anlagen
☛ bestimmt Durchlauf-PlattfischNetzwerkanalysator
☛ Vorrat oder 4 Wochen.
☛ flexibler Entwurf entsprechend den erforderlichen Informationen der Kunden ohne irgendeine exral Gebühr.
Zahl von Häfen | Anwendungen | Drehungs-Verhältnis | Energie über Ethernet |
Einzelnes GE verdoppelt F.E. | Ethernet 1G | 1:1 | IEEE 802,3 |
Verpacken | Vorsprungs-Richtung | Montage-Art | Kontaktoberfläche |
Spule, Karton | -- | SMT/SMD | -- |
Stiftzahl | Abschirmung | Isolierungs-Spannung | LED-Farbe |
24 Stifte | -- | Vrms 1500 | --- |
Elektrische Spezifikationen @25℃
Verhältnis 1.Turns: 1CT∶1
Verlust 2.Insertion:
1-100MHz: - 1.0dB MAX
Verlust 3.Return (DB-MINUTE):
1-30MHz: - 18 40MHz: - 18
50MHz: - 16 60-80MHz: - 12
100MHz: - 10
4.Crosstalk (DB-MINUTE):
30MHz: - 45 60MHz: - 40
100MHz: - 33
5.DCMR (DB-MINUTE):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot: MINUTE 1500Vrms
Temperatur 7.Operating: -40℃~+85℃.
ANMERKUNGEN:
Module des Transformator-1.Gigabit mit Energie über Ethernet-Wahl
peciffcation 2.Meets IEEE 802,3
der Teil 3.For RoHS addieren Suffix NL
Höchstlötmittel 4.RoHS " NL“, das 260℃%%P5℃ veranschlagt.
5,100% elektrische Prüfung
TG111-E112NYRL SMD sondern Hafen-Gigabit oder Doppel-Port 10/100BASE-TX Transformator aus | |||
---|---|---|---|
