Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: PA1736NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
PN: |
PA1736NL |
Leistungsbereich: |
95w |
Höhe: |
11.4mm maximal |
Abdruck: |
29.2mm x 21.8mm maximal |
Toplogy: |
Vorwärts- und Rücklauf |
Massenproduktion: |
LP1736NL |
PN: |
PA1736NL |
Leistungsbereich: |
95w |
Höhe: |
11.4mm maximal |
Abdruck: |
29.2mm x 21.8mm maximal |
Toplogy: |
Vorwärts- und Rücklauf |
Massenproduktion: |
LP1736NL |

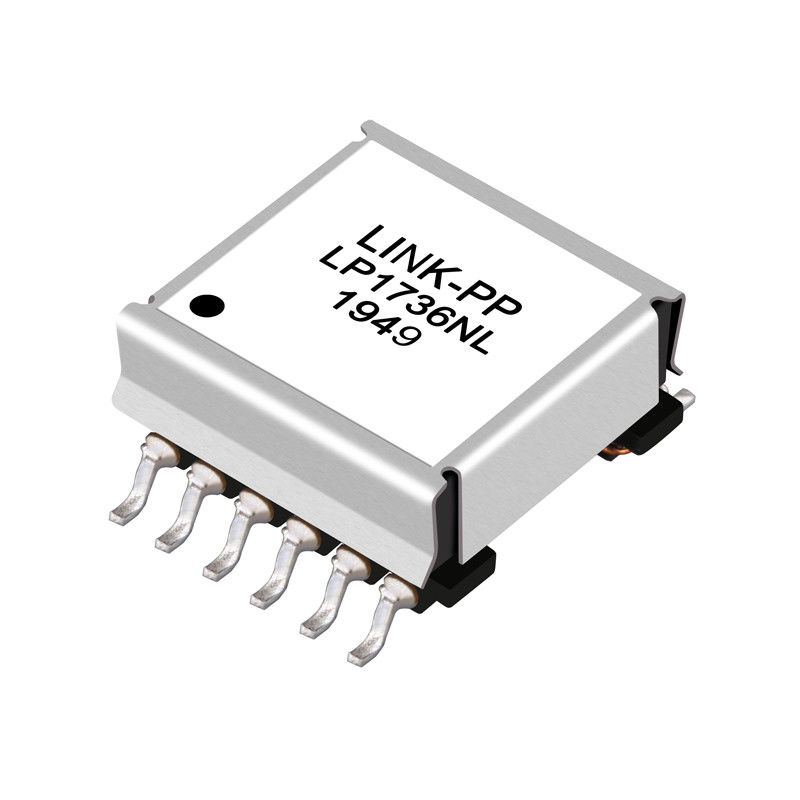

PA1736NL-=> LP1736NL | RÜCKLAUF-TRANSFORMATOR | Schicken Sie und Rücklauf nach |
---|
Anmerkungen:
Hochfrequenzdraht-gedrehte Transformatoren
1. Die Temperatur der Komponente (umgebend plus Temperaturanstieg) muss innerhalb sein
angegebener Betriebstemperaturbereich.
2. Die oben genannten Transformatoren und die Induktoren sind durch die Energie des Impulses geprüft worden und genehmigt worden
IC-Partner und werden im passenden Datenblatt oder in der Bewertungskommissionsdokumentation stationiert
bei diesen Firma. Um zu bestimmen welches IC und IC sich zusammentut werden mit dem oben genannten zusammengepaßt
Impulsteilnummern gefallen konsultieren den IC-Querverweis auf der Impulswebsite.
3. Für Rücklauftopologieanwendungen ist es notwendig, zu garantieren, dass der Transformator nicht wird
sättigen Sie in der Anwendung. Die Höchstflussdichte (Bpk) sollte unter 2700Gauss bleiben.
Um die Höchstdichte zu berechnen, verwenden Sie die folgende Formel:
Bpk (Gauß) = K1_Factor * Ipk (a)
4. In den hohen Voltsek-Anwendungen ist es wichtig, den Kernverlust des Transformators zu berechnen.
Ungefährer Transformatorkernverlust kann wie berechnet werden:
CoreLoss (W) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
wo ΔB wie berechnet werden kann:
Für Rücklauf-Topologie: ΔB = K1_Factor * (a)
Für Vorwärtstopologie: ΔB = K1_Factor * Volt-µsec
5. Das optionale Band- u. Spulenverpacken kann bestellt werden, indem man ein „t-“ Suffix dem Teil hinzufügt
Zahl (d.h. PA0273NL wird PA0273NLT). Impuls stimmt mit industriekompatiblem Band überein
und Spulenspezifikation EIA481. Das Band und die Spule für dieses Produkt hat eine Breite (W=44mm),
werfen Sie (Po=32mm) eine Tiefe (Ko=11.78mm).
6. Das „NL“ fügen anzeigt eine RoHS-konforme Teilnummer an. Nicht-NL angefügte Teile sind
nicht notwendigerweise sind RoHS, das konform ist, aber nach NL elektrisch und mechanisch gleichwertig
Versionen. Wenn eine Teilnummer nicht das „NL“ hat, fügen Sie, aber eine konforme Version RoHS an
wird angefordert, bitte mit Impuls für Verfügbarkeit in Verbindung tritt.
PA1736NL-Rücklauf-Transformator-Hochfrequenzdraht-gedrehte Transformatoren SMT 12Pins | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
PA1736NL-Rücklauf-Transformator-Hochfrequenzdraht-gedrehte Transformatoren SMT 12Pins
