Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: 0810-1XX4-03
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.11-$12
Verpackung Informationen: BEHÄLTER
Lieferzeit: Stock
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 208K/Month
Teilenummer: |
0810-1XX4-03 |
Massenproduktion: |
LPJXXXXNL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
10/100 Basis-t |
Montage-Art: |
Durch Loch |
Orientierung: |
Winkel 90~ (recht) |
Beendigung: |
Lötmittel |
Abschirmung: |
Abgeschirmt, EMS-Finger |
Teilenummer: |
0810-1XX4-03 |
Massenproduktion: |
LPJXXXXNL |
Anschlusstyp: |
RJ45 |
Anwendungen: |
10/100 Basis-t |
Montage-Art: |
Durch Loch |
Orientierung: |
Winkel 90~ (recht) |
Beendigung: |
Lötmittel |
Abschirmung: |
Abgeschirmt, EMS-Finger |

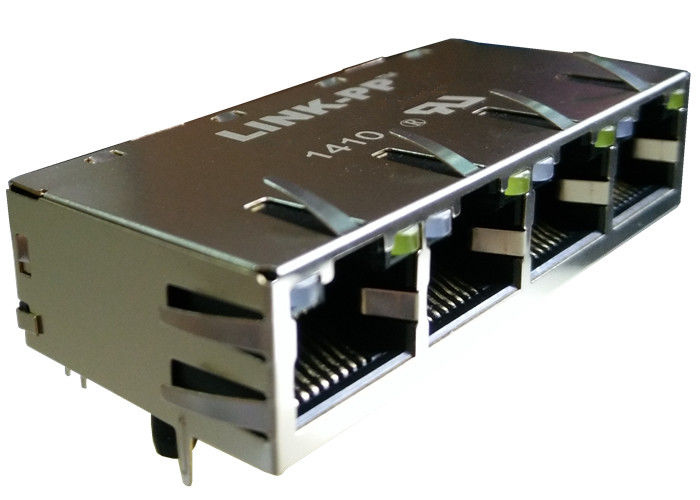

0810-1XX4-03 | Viererkabel Hafen abgeschirmtes RJ-45 | 10/100 Magnetics | Verbindungsstück RJ-45 mit integriertem |
Entwerfen des Modells: 【0810-1XX4-03】
• Abgeschirmtes Verbindungsstück RJ-45 des Viererkabels Hafen mit integriertem 10/100 Magnetics
• Kompatibel mit einer Vielzahl von 10/100 Transceiver IC
• Betriebstemperatur 0° bis +70° C
• Lagertemperatur -40° bis +85° C
• Willigt mit IEEE-Standards und allen 10/100 Ethernet-Spezifikationen einschließlich 350µH mit Neigung DC-8mA ein
• Integrierter Entwurf konserviert wertvollen Brettraum
• Interwinding Durchbruchsspannung des Minimums von Vrms 1500
• Anwendbare, Modularbauweise liefert höhere Zuverlässigkeit
• Verringerte Stiftzählung für verbesserte Übersprechen- und Optimum PWB-Spurnwegewahl
MAG.REVERSE-KLINKE,
LED optional; EMS-Finger optional.
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)
2. Mechanisches Zubehör:
1) Jack-Konfiguration = 1 x 1
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) sondern Hafen-Konfiguration =/multi aus
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTE 1500Vrms
Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…
Hafen des Viererkabel-0810-1XX4-03
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......
Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
Abgeschirmtes Verbindungsstück RJ-45 des Viererkabel-0810-1XX4-03 Hafen mit integriertem 10/100 Magnetics | |||
---|---|---|---|
