Haus > produits > Verbindungsstück SMTs RJ45 > Weibliches PWB Jack der Oberflächen-ARJE-0034 des Berg-Rj45 des Verbindungsstück-10/100Base-T

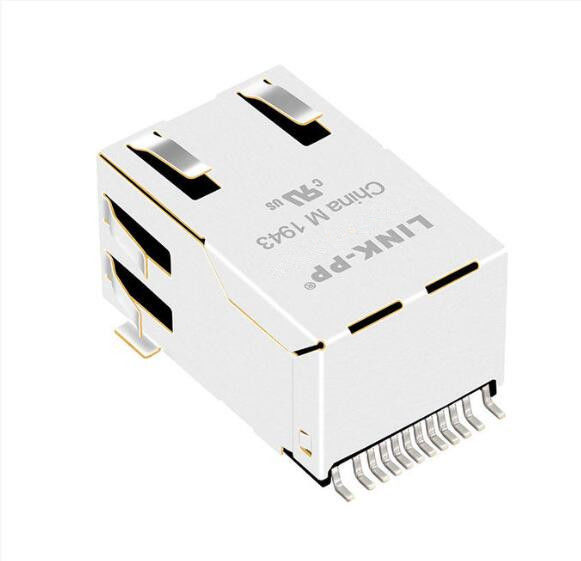

Weibliches PWB Jack der Oberflächen-ARJE-0034 des Berg-Rj45 des Verbindungsstück-10/100Base-T

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: ISO9001,SGS,UL,CE,REACH

Modellnummer: ARJE-0034

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 660

Preis: $0.9-1.5

Verpackung Informationen: 110/Reel. 660/CTN

Lieferzeit: Stock

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 3000000/Monat

Erhalten Sie besten Preis
Höhepunkt:

Oberflächenverbindungsstück des berg-Rj45

,

ultra flache Steckfassung

Soem für:
ARJE-0034
Ursprünglicher MPN:
LPJ3011ABNL
Verbindungsstück-Art:
RJ45
Anwendungen:
10/100 Basis-t
Montageart:
Oberflächenberg
Orientierung:
Winkel 90~ (recht)
Beendigung:
Lötmittel
Abschirmung:
Abgeschirmt, EMS-Finger
Soem für:
ARJE-0034
Ursprünglicher MPN:
LPJ3011ABNL
Verbindungsstück-Art:
RJ45
Anwendungen:
10/100 Basis-t
Montageart:
Oberflächenberg
Orientierung:
Winkel 90~ (recht)
Beendigung:
Lötmittel
Abschirmung:
Abgeschirmt, EMS-Finger
Weibliches PWB Jack der Oberflächen-ARJE-0034 des Berg-Rj45 des Verbindungsstück-10/100Base-T
Weibliches PWB Jack der Oberflächen-ARJE-0034 des Berg-Rj45 des Verbindungsstück-10/100Base-T



LPJ3011ABNL Oberflächenverbindungsstück des berg-Rj45 Magnetisches Verbindungsstück SMD SMT Rj45 Jack





Entwerfen des Modells: 【ARJE-0034】 Massenproduktions-Modell: 【LPJ3011ABNL】

Oberflächenverbindungsstück 10/100BaseT des berg-Rj45

♦ bestimmt für Netzwerkschnittstellekartenanwendung.
♦ entwarf, IEEE802.3u-Bedingung zu erfüllen.
♦ verfügbar in allen Drehungsverhältnissen verwendet durch LAN ICmanufactures.
♦ Knotenvermittlungsstellenhähne verfügbar für zusätzliches EMIreduction.
♦ einfachste magnetische Komponente, zum von androute auf PWB zu setzen.
♦ Conserves PWB-Raum herabsetzend.




MAG.REVERSE-KLINKE,

LED optional; EMS-Finger optional.


Beschreibung

Weibliches PWB Jack des JX30-0005NL Oberflächen-Berg-Rj45 des Verbindungsstück-10/100Base-T

1. Produkt-Art Eigenschaften:

  1) Produkt-Art = Verbindungsstück
  2) Jack-Art = RJ45
  3) Profil = Standard
  4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)

2. Mechanisches Zubehör:
  1) Jack-Konfiguration = 1 x 1

3. Elektrische Eigenschaften:
  1) abgeschirmt = ja

4. Beendigungs-in Verbindung stehende Eigenschaften:
  1) EMS-Finger - Unterseite = außen
  2) Beendigungs-Methode = Lötmittel

5. Körper-in Verbindung stehende Eigenschaften:
  1) sondern Hafen-Konfiguration =/multi aus
  2) EMS-Finger - Spitze und Seiten = mit außen
  3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
  4) PWB-Schwanzlänge

6. Kontakt-in Verbindung stehende Eigenschaften:
  1) vorbelastet = ja
  2) Anschlussart-Art = durch Loch-/Oberflächen-Berg

7. Unterkunft von in Verbindung stehenden Eigenschaften:
  1) Verbindungsstück-Art = Jack

8. Industriestandards:
  1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
  2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,

      Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C

      Rückflut-Löten optional;
  3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS

9. Identifizierungs-Markierung:
  1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
  2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand

10. Bedingungen für Verwendung:
  1) trifft auf = Leiterplatte zu
  2) Umweltbedingungen = Büro/Voraussetzungen
  3) Betriebstemperatur (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTE 1500Vrms



Anwendungen für Terminalbenutzer

Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…





Wettbewerbsvorteil

ARJE-0034 > LPJ3011ABNL

18 Jahre Produktionserfahrung,

Personal 2600,

100% Test

Flexible Lieferfrist



Hauptkunde



Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......



Ems-Anwendung



Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung





Andere austauschbare Liste



JX30-0005NL XRJH-21C-1-D1D-170 PTC1111-09G RJMG-6312-81-04
SI-50153-F JFM24111-2101-4F QR-J0603NGY RJMG-6315-71-01
RJSL-004TC1 0921-0811-85039 MJR11V2GYA0-G11U RJMG63218101
PTC1111-54L1VG PTC1111-01LG 13F-61JGYDPH2NL RJMG-6321-81-01
JFM24310-0122-4F RJSL-004TC1 PTC1111-54L1VG RJMG63445601
JX30-0005NL JX30-0005NL PTC1111-54L1VG RJMG-7300-31-01
PTC1111-51PG XRJH-01D-A-D9B-470 RJTX-18FX-XNRX-06 JFM24111-2101-4F
PTC1111-01SG XRJH-21C-1-D1D-170 RJMG63117102 JFM24310-0122-4F
RJMG221129910NR RJMG-6300-31-01 QR-J0603NGY MJR11V2GYA0-G11U
RJMG231022610ER RJMG-6300-31-04 RJMG631186A1 RJMG73128601
RJMG231022830ER RJMG-6300-31-08 RJSL-004TC1 RJMG-7326-71-01
RJMG231022830ER XRJH-211-D1D-170 RJMG231116230EL RJMG-B312-71-01
RJMG2310228A0ER RJTX-18FX-XNRX-06 RJMG-6312-81-01 RJMG163448101NR
RJMG1010200A0NR RJMG16321B101NR RJMG163123101NR RJMG163623101NR
RJMG1010211A0NR RJMG1-6321-B1-01NR RJMG163127101NR RJMG16412B101ER
RJMG12163226600R RJMG163267101NR RJMG163128101NR RJMG168007101GR
P72-PG9-11K9 RJMG163268101NR RJMG163213101NR RJMG168008101GR
RJMG163003101NR RJMG163427101NR RJMG163217101NR RJMG168009101GR
RJMG163007101NR RJMG163447101NR RJMG163218101NR RJMG168117101GR
RJMG163008101NR RJMG168129101GR RJMG168217101GR RJMG168118101GR
RJMG163009101NR RJMG163118101NR RJMG168218101GR RJMG168119101GR
RJMG163117101NR RJMG168267101GR RJMG168219101GR RJSL-004TC1
