Haus > produits > RJ45 multi Port-Jack > DA4T10304 stapelte integriertes Gigabit-Ethernet modularen Jack der Verbindungsstück-Rj45 2x4

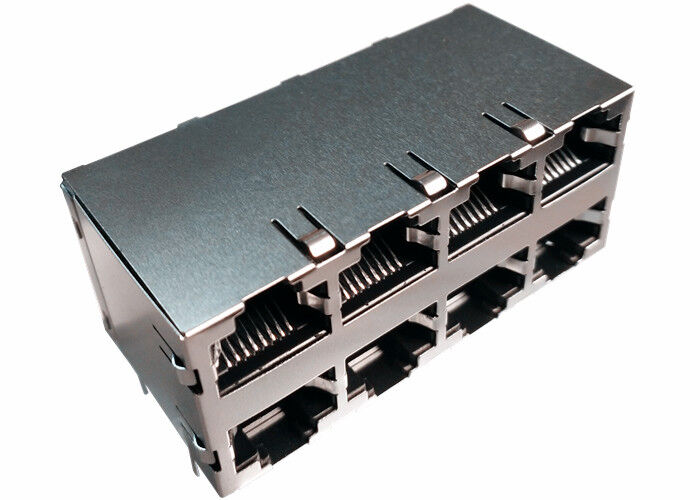

DA4T10304 stapelte integriertes Gigabit-Ethernet modularen Jack der Verbindungsstück-Rj45 2x4

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,RoHS,Reach,ISO

Modellnummer: DA4T10304

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 50/500/1000/60K

Preis: $0.11-$24

Verpackung Informationen: BEHÄLTER

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 180K/Month

Erhalten Sie besten Preis
Höhepunkt:

Staplungs-Verbindungsstücke RJ45

,

Verbindungsstück Rj45 USB kombiniert

Teilenummer:
DA4T10304
Made in China:
SM-LPJG47502CNL
Anschlusstyp:
RJ45
Anwendungen:
1000 BASE-T
Montage-Art:
Durch Loch
Orientierung:
Winkel 90~ (recht)
Beendigung:
Lötmittel
Abschirmung:
Abgeschirmt, EMS-Finger
Teilenummer:
DA4T10304
Made in China:
SM-LPJG47502CNL
Anschlusstyp:
RJ45
Anwendungen:
1000 BASE-T
Montage-Art:
Durch Loch
Orientierung:
Winkel 90~ (recht)
Beendigung:
Lötmittel
Abschirmung:
Abgeschirmt, EMS-Finger
DA4T10304 stapelte integriertes Gigabit-Ethernet modularen Jack der Verbindungsstück-Rj45 2x4

DA4T10304 stapelte Rj45 Verbindungsstücke 2x4 integriertes Gigabit Ethernet modularer Jack


DA4T10304

Staplungs-Verbindungsstücke Rj45

Staplungs-modulare Steckfassung RJ45

Rj45 Staplungsverbindungsstücke



10/100/1000 Basis-t RJ45 2x4 integriertes Magnetics-Verbindungsstück



1.Complies mit Anforderung von Standards IEEE 802.3ab.
Verbindungsstück 2.RJ-45 integrierte mit Transformator/Widerstandwiderstand/Hochspannungskondensator.
3.Size selben die Verbindungsstück RJ-45, zum des PWB-Brettraumes zu sparen.
Strahlung EMS-4.Reduced, zum von EMS-Leistung zu verbessern.
5.Design für 10/100/1000 NIEDRIGES Getriebe über Kabel UTP-5.
6.Compliance mit ROHS-Anforderungen.
Entwerfen des Modells: 【DA4T10304

Massenproduktions-Modell: 【LPJG47561CNL】


MAG.REVERSE-KLINKE,

LED optional; EMS-Finger optional.


Beschreibung
1. Produkt-Art Eigenschaften:

  1) Produkt-Art = Verbindungsstück
  2) Jack-Art = RJ45
  3) Profil = Standard
  4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)

2. Mechanisches Zubehör:
  1) Jack-Konfiguration = 2x4

3. Elektrische Eigenschaften:
  1) abgeschirmt = ja

4. Beendigungs-in Verbindung stehende Eigenschaften:
  1) EMS-Finger - Unterseite = außen
  2) Beendigungs-Methode = Lötmittel

5. Körper-in Verbindung stehende Eigenschaften:
  1) sondern Hafen-Konfiguration =/multi aus
  2) EMS-Finger - Spitze und Seiten = mit außen
  3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
  4) PWB-Schwanzlänge

6. Kontakt-in Verbindung stehende Eigenschaften:
  1) vorbelastet = ja
  2) Anschlussart-Art = durch Loch-/Oberflächen-Berg

7. Unterkunft von in Verbindung stehenden Eigenschaften:
  1) Verbindungsstück-Art = Jack

8. Industriestandards:
  1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
  2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,

      Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C

      Rückflut-Löten optional;
  3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS

9. Identifizierungs-Markierung:
  1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
  2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand

10. Bedingungen für Verwendung:
  1) trifft auf = Leiterplatte zu
  2) Umweltbedingungen = Büro/Voraussetzungen
  3) Betriebstemperatur (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTE 1500Vrms



Elektrische Spezifikationen @25℃
Verhältnis 1.Turns:
  PRI: SEK = 1CT: 1CT

2.OCL:
  350uH MINUTE @ 100KHz, 100mV, 8mADC
Verlust 3.Insertion:
  1~100MHz: - 1.0dB MAX
Verlust 4.Return (DB-MINUTE):
  1~30MHz: - 18 30~60MHz: - 14
  60~80MHz: - 12
5.Crosstalk (DB-ART):
  1~30MHz: - 40 30~60MHz: - 35
  60~80MHz: - 30
6.Differenzial zur Gleichtakt-Ablehnung:
  1~50MHz: -30dB ART
  50~150MHz: -20dB ART
7.CMRR: 1~100MHz: - MINUTE 30dB
8.Isolation: MINUTE 1500Vrms
9.Operating Temperaturspanne: -40℃~+85℃.



ANMERKUNGEN


1.Designed zur Umfeldaufgabe, wie SOHO (ADSL
  Modem), LAN-auf-Motherboard (LOM), Nabe und Schalter.
Spezifikation 2.Meets IEEE 802,3
Materialien 3.Connector:
  Unterkunft: Thermoplastisches UL94V-0
  Kontakt/Schild: Kupferlegierung
  Schildüberzug: Nickel
  Kontaktversilberung: Gold 6 Mikroinches minimal. Im Kontaktgebiet.
Spitzentemperatur des Lötmittels 4.Wave: 265℃ maximal, 5 sek-Maximum.
