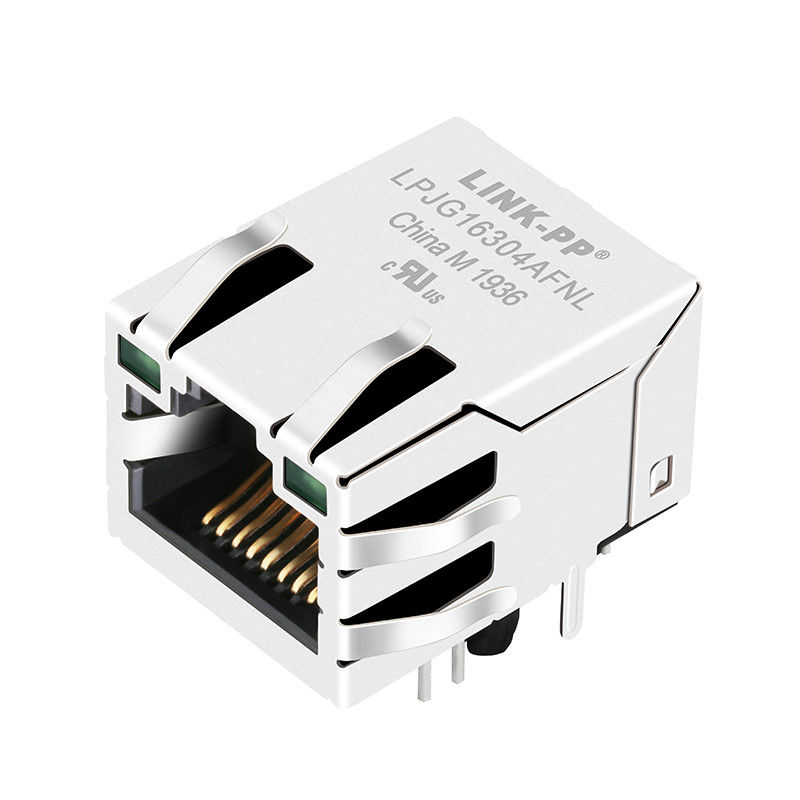

5-6605809-7 Rj45 täfeln Buchse Pinout, das mit LED-Medien abgeschirmt wird, PC

5-6605809-7 Rj45 Buchse Pinout abgeschirmt mit LED-Medienplatte PC

Schnelle Details

Buchsen-Vorsprung-oben 1.RJ45 1X1 RJ45
Loch 2.Through
3.10/100/1000 Basis-t
Bereich 4.Contact: Gold grell

Mag., RÜCKklinke, LED optional, EMS-Finger optional.

Modell 5.Designing: 【5-6605809-7】

Modell der Produktions-6.Mass: 【LPJG16304AFNL】

Beschreibung


mit des Gigabytes 1X1-Rj45/ohne LED, Sitzung IEEE 802,3 af/at

1. Produkt-Art Eigenschaften:

1) Produkt-Art = Verbindungsstück
  2) Jack Type = RJ45
 3) Profil = Standard
 4) PWB-Montage-Orientierung = Seiteneintritt des eintritts-(rechtwinkliges) /Top (Vertikale)

2. Mechanisches Zubehör:
 1) Jack Configuration = 1 x 1

3. Elektrische Eigenschaften:
 1) abgeschirmt = ja

4. Beendigung bezog sich Eigenschaften:
1) EMI Finger - unter = außen
2) Beendigungs-Methode = Lötmittel

5. Körper bezog sich Eigenschaften:
1) Portkonfiguration = einzeln/multi
2) EMI Fingers - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge

6. Kontakt bezog sich Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächenberg

7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack

8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
 2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,

Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C

Rückflut-Löten optional;
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS

9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = grün - 250-Ohm-Widerstand

10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85

11.Hipot:

MINUTE 1500Vrms

Anwendungen für Terminalbenutzer

Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, stellte gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, Komplex Spitzenkästen, VOIP-Zugänge gründete, Border Gateway Protocol, schneller Ethernet-Schalter… ein

Wettbewerbsvorteil

18 Jahre Produktionserfahrung,

Personal 2600,

100% Test

Flexible Lieferfrist

Hauptkunde

Entwurf für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......

Ems-Anwendung

Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Flip Chip; Mikroelektronisch, Chip On Board; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
