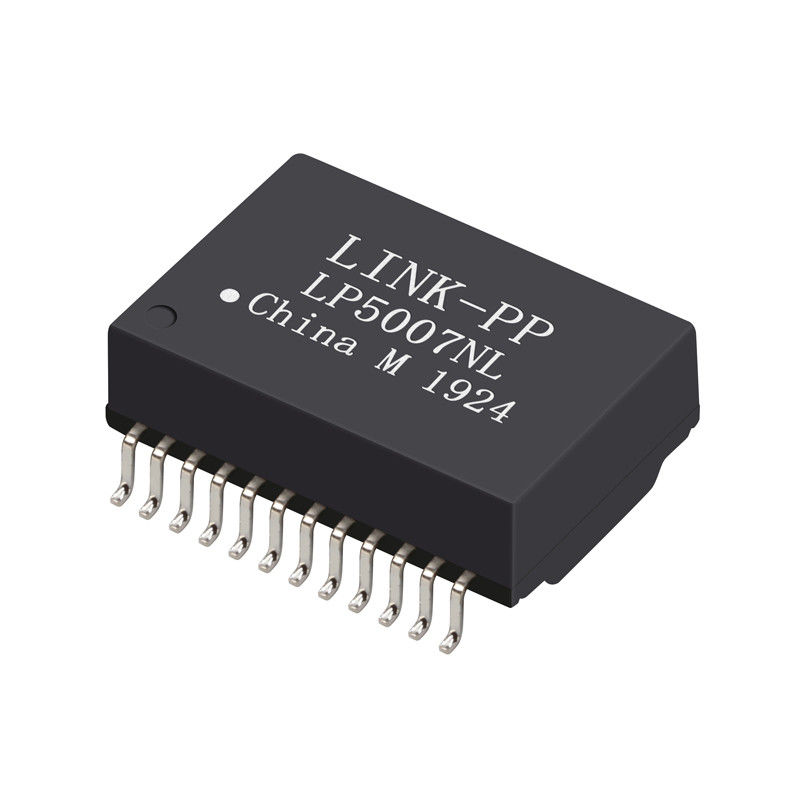

LP5007NL-Ethernet-Gigabit-Transformator 10/100/1000 BASE-T sondern Hafen SMT aus

Spezifikation des LP5007NL Gigabit-Transformators

Eigenschaften des Gigabit-Ethernet-Transformators

• Standardtemperatur liegt zwischen 0 °C und +70 °C
• Erweiterter Temperaturbereich von -40 °C bis +85 °C
• Vollkompatibel mit IEEE 802.3
• Optimiert für die wichtigsten Ethernet-ICs
• Zur Verwendung mit LAN-Anwendungen, Kommunikation und Netzwerken
• Oberflächenbau, einfache Montage und Platzersparnis
• Industrieüblicher Fußabdruck
• RoHS-konform

LP5007NL mechanisches und schematisches Datenblatt:

LP5007NL.pdf

Elektrische Spezifikationen @25°C

1. OCL: 350 uH min mit 8mA Bias-Strom.

2- Das ist ein Wendeverhältnis:1

3Einfügungsverlust (dB max):

• 1-65 MHz: -1.0
• 65-100MHz: -1.1
• 100 bis 125 MHz: -1.5

4Rücklaufverlust (dB min):

• 1-30MHz: -18
• 40 MHz: -18
• 50 MHz: -16
• 60 bis 80 MHz: -12
• 100 MHz: -10

5Überspannung (dB min):

• 30 MHz: -45
• 60 MHz: -40
• 100 MHz: -35

6. DCMR (dB min):

• 30 MHz: -43
• 60 MHz: -37
• 100 MHz: -33

7Isolationsspannung: 1500 Vrms/min
