Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: PT61022
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Kein Einzelteil: |
PT61022 |
Kategorie: |
Gigabit Magnetics |
Drehungs-Verhältnis: |
1:1 |
Montage: |
SMD |
Größe/Maß: |
18,80 Millimeter X 13,80 Millimeter |
Höhe - gesetzt (maximal): |
6,80 Millimeter |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Kein Einzelteil: |
PT61022 |
Kategorie: |
Gigabit Magnetics |
Drehungs-Verhältnis: |
1:1 |
Montage: |
SMD |
Größe/Maß: |
18,80 Millimeter X 13,80 Millimeter |
Höhe - gesetzt (maximal): |
6,80 Millimeter |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Eigenschaften
■ bleifreie Versionen verfügbar
■ RoHS konform (bleifreie Version) *
■ konform mit IEEE802.3ab-Normenentwürfen für Basis-t 1000
■ entwarf für Fernstrecke Gigabit Ethernet 10/100/1000 Basis-tvoll- Duplexanwendungen
■ entwarf das flache Oberflächenbergverpacken für Rückflutprozeß (das ° 225 Höchst)
■ stützt 4 Paare Kategorie 5 UTP-Kabel
■ LAN
■ Ethernet
Induktanz ........................... 350 µH Min. mit 8 MA DC-Neigung @ 100 kHz, 0,2 V
Durchsickern-Induktanz ........... 0,50 µH Maximum.
@ 100 kHz, 0,2 V
Art Interwinding-Kapazitanz ....... 25 PF.
@ 100 kHz, 0,2 V
DC-Widerstand ..................... 0,90 Ω Maximum.
Einfügungsdämpfung .................... 0.3-100 MHZ
Maximum DB--1,1.
Rückflussdämpfung (DB Min.)
0.3-30 MHZ ...................................... - 18
40 MHZ ........................................ - 14,4
50 MHZ ........................................ - 13,1
60-80 MHZ ...................................... - 12
Quergespräch (DB Min.)
0.3-30 MHZ ...................................... - 35
60-100 MHZ .................................... - 28
Gleichtakt-Ablehnung (DB Min.)
0.3-30 MHZ ...................................... - 40
60 MHZ ............................................ - 35
80-100 MHZ .................................... - 30
Drehungs-Verhältnis .......................... 1 CT: 1± 5%
Isolierungs-Hallo-Topf….1500 VAC 1 MA 1 sek.
Betriebstemperatur
...................................... 0 ° C zu °C +70

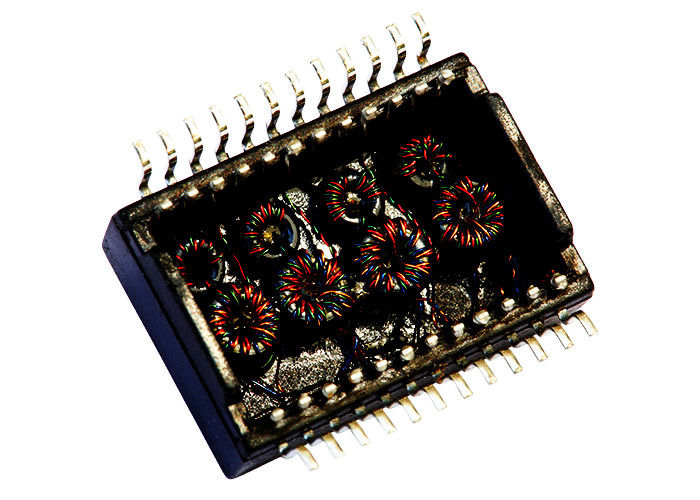

| PT61022 LAN 10/100/1000 Gigabit-Hafen der Basis--ttransformator-Modul-LV2001 | ||
|---|---|---|
| S558-5999-T3-F/H2009NL | DA4T103A3 | LU4S041F-43 LF |
| KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| HX2009NL/LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| KLU1T041C-43 LF/LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
| KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL/LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| LU1S041-43 LF/KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL/LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
| S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
