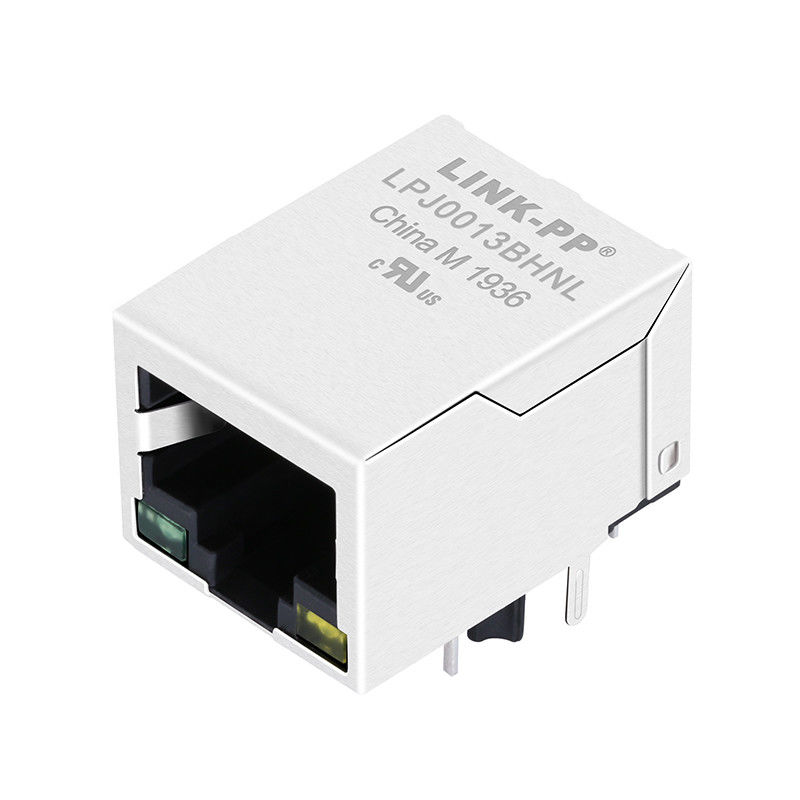

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 magnetisches RJ45 Jack
- LPJ0013BHNL kompatibel zu RB1-126BAG1A
- 1x 10/100 magnetisches RJ45 Jack für Daten Input/Output
- Durch modulare Steckfassung des Lochs RJ45
- 21.3mm Länge RJ45 Magjack
Beschreibung:
| Einzelner modularer Stecker des Hafen-RJ45 mit 10/100 Basis-t integrierte Magnetics, Grün/Gelb LED, Vorsprung unten, RoHS |
| LINK-PP Teilnummer |
LPJ0013BHNL |
| UDE-Teilnummer |
RB1-126BAG1A |
| Anwendung-Lan |
ETHERNET (nicht PoE) |
| AutomDX |
JA |
| Bst-Stromkreis |
JA |
| Konfiguration RX |
T, C |
| Konfiguration TX |
T, C |
| Kontakt-Steckbereich-Überzug |
““/15u/30u“ des GOLDES 6u |
| Kerne pro Hafen |
4 |
| Dioden |
KEINE DIODEN |
| LED-Wahl |
GREEN/YELLOW |
| Klinke |
VORSPRUNG UNTEN |
| Zahl von Häfen |
1X1 |
| PWB |
FR4 |
| PWB-Berg-Winkel |
SEITENeintritt |
| PWB, das Posten behält |
T-POSTEN |
| Paket-Höhe (Zoll) |
0,524 |
| Paket-Höhe (Millimeter) |
13,30 |
| Paket-Länge (Zoll) |
0,839 |
| Paket-Länge (Millimeter) |
21,30 |
| Paket-Breite (Zoll) |
0,627 |
| Paket-Breite (Millimeter) |
15,93 |
| Pin-Art |
THT-LÖTMITTEL |
| RoHS konform |
YES-RoHS-5 MIT FÜHRUNG in der LÖTMITTEL-BEFREIUNG |
| Suche |
JA |
| Schild EMS-Vorsprünge |
OHNE |
| Geschwindigkeit |
10/100 BASE-T |
| Temperatur |
0 ZU 70℃ |
| Drehungs-Verhältnis RX |
1CT: 1CT |
| Drehungs-Verhältnis TX |
1CT: 1CT |
1X1 RJ45 Magjack mit/ohne LED, IEEE 802.3u treffend
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack-Art = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Seiten-Eintritt (rechtwinklig)
2. Mechanisches Zubehör:
1) Jack-Konfiguration = 1 x 1
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
1) EMS-Finger - Unterseite = außen
2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
1) sondern Hafen-Konfiguration =/multi aus
2) EMS-Finger - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
