Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: H1197NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Modell: |
H1197NL |
Kategorie: |
Transformator-Audio u. Signal |
Frequenzbereich: |
1 MHZ bis 100 MHZ |
Anwendung: |
Energie über Ethernet-magnetischen Modulen |
Beendigungs-Art: |
SMD/SMT |
solation Spannung:: |
1.5kV |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Modell: |
H1197NL |
Kategorie: |
Transformator-Audio u. Signal |
Frequenzbereich: |
1 MHZ bis 100 MHZ |
Anwendung: |
Energie über Ethernet-magnetischen Modulen |
Beendigungs-Art: |
SMD/SMT |
solation Spannung:: |
1.5kV |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XFRM-1:1 SMT | H1197NL-Transformatoren | H1197NLDatasheet/Preis/Kreuz | H1197NL-Spezifikationen |

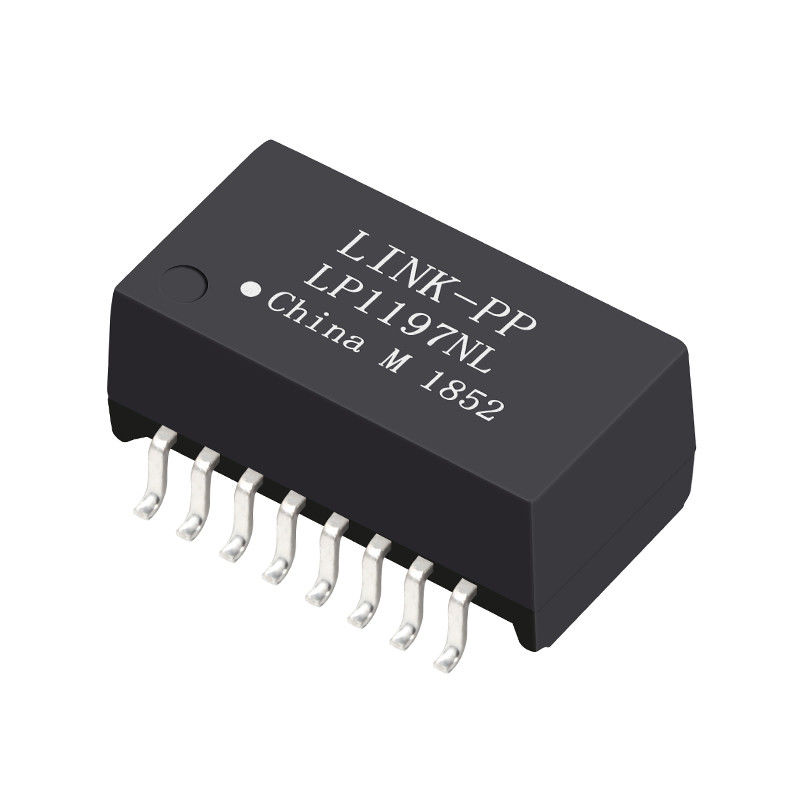

Gleichwertiges Teil LP1197NL/quere kompatible Spezifikation
Elektrische Spezifikationen @25℃
Verlust 1.Insertion:
1-100MHz: - 1.2dB maximal
Verlust 2.Return:
1-30MHz: - Minute 16dB
40MHz: - Minute 14dB
50MHz: - Minute 13dB
60-80MHz: - Minute 12dB
3.Crosstalk:
30MHz: - Minute 45dB
60MHz: - Minute 40dB
100MHz: - Minute 35dB
4.Differenzial zur Gleichtakt-Ablehnung:
30MHz: - Minute 43dB
60MHz: - Minute 37dB
100Mhz: - Minute 33dB
Spannung 5.Isolation: 1500Vrms
Temperatur 6.Operating: -40℃~+85℃.
ANMERKUNGEN:
Transformatorblatt Lan Magnetics Transformers/Lan
Transformator Lan Discrete Transformer Moduless/Lan wir baset Rj45Lan 10/100
Transformatoren des Transformator-Ethernets/Lan
Entwarf zur Umfeldaufgabe, wie SOHO (ADSL-Modem), LAN-auf-Motherboard (LOM), Nabe und Schaltern.
Mit verschiedenen Drehungs-Verhältnissen.
Höchstlötmittel RoHS " NL“, das 245℃ veranschlagt.
| Transformator-Energie SMTs H1197NL 1:1 XFRM-SÜNDE 100D über Ethernet-magnetischen Modulen | ||||
|---|---|---|---|---|
| XF10B1Q1 | H1197NL | XFGIB1009 | XF35066B1 | XFATM8Q11A |
| XF10B1Q1A | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| XF10B1Q2 | XF20064B3 | XFGIB100B | XF3506T2 | XFATM8Q12A |
| XF10B1Q3 | XF20064B4 | XFGIB100C | XF3506T4 | XFATM8Q13 |
| XFVOIP-02 | H1197NL | XFGIB100HP | XF5100T4 | XFATM8Q13A |
| XFVOIP-03 | XF20064CS | H1197NL | XF5208Q1 | XFATM8Q14 |
| XFVOIP-03Q | XF20064CS1 | XFGIB100MA | XF5208Q2 | XFATM8Q14A |
| XFVOIP-04 | XF20064CS3 | XFGIB100MB | XF5208Q3 | XFATM8Q14D |
| XFVOIP-05 | XF20064R | XFGIB100POL | XF5208Q4 | XFATM8Q15A |
| XFVOIP-05Q | XF20065A | XFGIB1011 | XF6611TX | XFATM8Q15C |
| XFVOIP-06 | XF20065B | H1197NL | XF6611TX1 | XFATM8Q16 |
| XFVOIP-07 | XF200667B | XFGIB1012POL | XF6611TX1B | XFATM8Q1IT |
| XFVOIP-07A | XF200667D | XFGIB1013 | XF6611TX1P | XFATM8Q2 |
| XFVOIP-08 | XF200668B | XFGIC100 | XF6611TX2 | XFATM8Q22 |
| XFVOIP-09 | XF200669B | XFGIC100POL | XF6611TX2B | XFATM8Q24 |
| XFVOIP5-STACK8-4 | XF20066B | H1197NL | XF6611TX2P | XFATM8Q25 |
| XF6001 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| XF6003 | XF6007 | XFGIF100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | XFGIH100 | XF6612TX | XF6612TX2P |
| XF6004 | XF6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| XF6005 | XFEPIG-01 | XFVOIP-01 | XF6612TX1B | XF6612TX3M |
| XF6005B | XFEPIG-02 | XFEPIG-03A | XF6612TX1P | XF6612TX4 |
