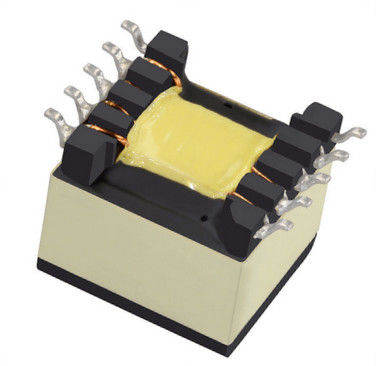

POE24PR-12ED Hochfrequenztransformator-Halogen frei

• Rücklauf und Vorwärtstransformatoren für PoE bis 72 Watt
• Funktionieren mit 9 – 57 v-Input (POE21, 22, 24, 33, 35 und 38)
• Funktionieren mit 33 – 57 v-Input (POE23, 30, 36, 53, 70 und 72)
• Eine winzige Isolierung (hipot): 1500Vrms, von pri und Zusatz zu jedem
sek; 500Vrms von pri zu Zusatz; 500Vrms zwischen zwei zweitens
• Doppelertrag können als eine einzelne höhere Leistungsabgabe konfiguriert sein
• AEC-Q200 Grad 1 (– 40°C bis +125°C)

Mittellage-Ferrit

Umwelt   RoHS konform, Halogen frei

Beendigungen   Zinn-Silber-Kupfer über Zinn über Nickel über phos Bronze

Gewicht 7,1 – 7,9 g

Umgebende Temperatur – 40°C zu +125°C

Maximale Teiltemperatur +165°C (umgebend + Tempaufstieg)

Lagertemperatur-Komponente: – 40°C zu +165°C

Band- und Spulenverpacken: – 40°C zu +80°C

Widerstand zu lötenden maximalen drei 40 zweiten Rückfluten der Hitze an +260°C, Teile abgekühlt zur Raumtemperatur zwischen Zyklen

Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 1 (unbegrenztes Bodenleben an <30>

Ausfälle in Zeit (SITZ)/die mittlere Zeit zwischen Ausfällen (MTBFs)

38 pro Milliarde Stunden/26.315.789 Stunden, berechnet pro Telcordia SR-332

1. Verpacken: D = 13 ″ Maschine-bereite Spule. EIA-481 prägte Plastik
Band (150 Teile pro volle Spule). Quantitäten weniger als
volle Spule verfügbar: im Band (nicht Maschine bereit) oder
mit Führer und Anhänger (Gebühr $25).
2. ist Induktanz für das Primär, gemessen bei 200 kHz, 0,1 Vrms, 0 ADC.
3. Durchsickerninduktanz gemessen zwischen Stiften 1 und 3 mit allem anderem
Stifte kurzgeschlossen.
4. ist Ertrag für Sekundär jedes. Ertrag der Zusatzwicklung ist 10 V, 50 MA.
5. basiert auf 280 mT an 25°C und an der Zahl von dreht auf Stifte 1-3.
6. elektrische Spezifikationen an 25°C.
Siehe Doc. 362" die lötenden Oberflächenberg-Komponenten“ vorher lötend.

Sind Rücklauftransformatoren gefährlich?


Wegen (der niedrigen) Frequenz und (der hohen) gegenwärtigen Verfügbarkeit sind MOTs, in allen Fällen, extrem gefährlich… Gesagtes das, der mögliche Schock, sogar Stromschlag, Gefahren von Stromkreisen des Rücklaufs (typischer Fall LOPT) sollte nicht entlassen werden - besonders wo Resonanz- und/oder emittergekoppelte Fahrer eingesetzt werden!

LINK-PP INTERNATIONALE TECHNOLOGIE CO., BEGRENZTE
ist ein fachkundiger Hersteller von magnetischen Telekommunikation und von Vernetzungskomponenten, bescheinigt
durch ISO9001: 2000, ROSH, REICHWEITE, CEand UL, besitzt moderne Produktionsanlagen und Test
Ausrüstungen importiert aus dem Ausland. Im Jahre 1997 hergestellt, haben wir gegen 2000 Personal zur Zeit.
Mit der reichlichen Leistungsfähigkeit von 3000K pro Monat, sind wir zur Lieferung die Waren in der Lage
innerhalb der kurzen Zeit. Außerdem können wir die professionelle komplette Lösung für magnetisches zur Verfügung stellen
Komponenten und starke technische Unterstützung auch. Unsere Produkte sind in der Vernetzung weitverbreitet
und Kommunikationsausrüstungen wie NABE, gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP
Telefon, xDSL-Modem.

Hauptprodukte
Impulswandler und Filter LAN 10/100/1000M/2.5G/5G/10G
Verbindungsstück RJ45 mit 10/100/1000M/2.5G/5G/10G magnetisch
T1/E1, Zeilentrafo der Schnittstelle T3/DS3/E3/STS-1
Isdn-, HDSL-, ADSL- und VDSL-Schnittstellenzeilentrafo und -teiler
