Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

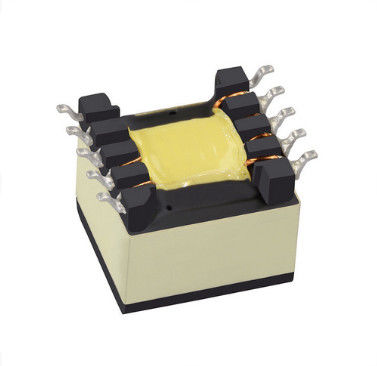

Modellnummer: POE21PR-33ED
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikationen: |
POE21PR-33ED |
Energie: |
21W |
Induktanz an 0A: |
21 |
Toleranz: |
10% |
Isat: |
6.2A |
Durchsickern-Induktanz maximal: |
0.3µH |
Isolierungsspannung: |
3,3 V, 3,2 A |
Sekundärertrag: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20Years |
Spezifikationen: |
POE21PR-33ED |
Energie: |
21W |
Induktanz an 0A: |
21 |
Toleranz: |
10% |
Isat: |
6.2A |
Durchsickern-Induktanz maximal: |
0.3µH |
Isolierungsspannung: |
3,3 V, 3,2 A |
Sekundärertrag: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20Years |
Spezifikationen | Energie (W) | Induktanz an 0A (µH) | Toleranz (%) | Isat (A) | DCR maximal (mΩ) | |||
Pri | Sec1 | Sec2 | Zusatz | |||||
POE21PR-33ED | 21 | 21 | 10 | 6,2 | 31 | 10 | 10 | 80 |
Durchsickern Induktanz maximal (µH) |
Drehungs-Verhältnis | Isolierung Spannung (Vrms) |
Zweitens Ertrag (V, A) |
Pri: Sec1: Sec2: Zusatz | |||
0,3 | 1: 0,231: 0,231: 0,692 | 1500 | 3,3 V, 3,2 A |
• Rücklauf und Vorwärtstransformatoren für PoE bis 72 Watt
• Funktionieren mit 9 – 57 v-Input (POE21, 22, 24, 33, 35 und 38)
• Funktionieren mit 33 – 57 v-Input (POE23, 30, 36, 53, 70 und 72)
• Eine winzige Isolierung (hipot): 1500Vrms, von pri und Zusatz zu jedem
sek; 500Vrms von pri zu Zusatz; 500Vrms zwischen zwei zweitens
• Doppelertrag können als eine einzelne höhere Leistungsabgabe konfiguriert sein
• AEC-Q200 Grad 1 (– 40°C bis +125°C)
Mittellage-Ferrit
Umwelt RoHS konform, Halogen frei
Beendigungen Zinn-Silber-Kupfer über Zinn über Nickel über phos Bronze
Gewicht 7,1 – 7,9 g
Umgebende Temperatur – 40°C zu +125°C
Maximale Teiltemperatur +165°C (umgebend + Tempaufstieg)
Lagertemperatur-Komponente: – 40°C zu +165°C
Band- und Spulenverpacken: – 40°C zu +80°C
Widerstand zu lötenden maximalen drei 40 zweiten Rückfluten der Hitze an +260°C, Teile abgekühlt zur Raumtemperatur zwischen Zyklen
Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 1 (unbegrenztes Bodenleben an <30>
Ausfälle in Zeit (SITZ)/die mittlere Zeit zwischen Ausfällen (MTBFs)
38 pro Milliarde Stunden/26.315.789 Stunden, berechnet pro Telcordia SR-332
1. Verpacken: D = 13 ″ Maschine-bereite Spule. EIA-481 prägte Plastik
Band (150 Teile pro volle Spule). Quantitäten weniger als
volle Spule verfügbar: im Band (nicht Maschine bereit) oder
mit Führer und Anhänger (Gebühr $25).
2. ist Induktanz für das Primär, gemessen bei 200 kHz, 0,1 Vrms, 0 ADC.
3. Durchsickerninduktanz gemessen zwischen Stiften 1 und 3 mit allem anderem
Stifte kurzgeschlossen.
4. ist Ertrag für Sekundär jedes. Ertrag der Zusatzwicklung ist 10 V, 50 MA.
5. basiert auf 280 mT an 25°C und an der Zahl von dreht auf Stifte 1-3.
6. elektrische Spezifikationen an 25°C.
Siehe Doc. 362" die lötenden Oberflächenberg-Komponenten“ vorher lötend.
