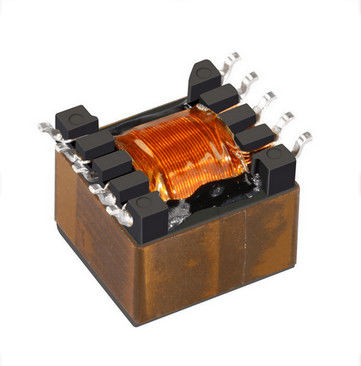

POE51Q-50ED entwickelt für Rücklauf DC/DC PoE PD-Leistungsverstärker bis 51 W

• Sich entwickelt für Rücklauf DC/DC PoE PD-Leistungsverstärker bis 51 W

• Entwarf, dem bevorstehenden IEEE802.3bt-Standard zu entsprechen und funktioniert mit 36 – 57 v-Input

• 1500 Vrms, eine winzige Isolierung (hipot) zwischen Primär- und zusätzlichem zu Sekundär.

• Perfekte Lösung für PoE-Anwendungen der hohen Leistung einschließlich intelligentes Gebäude und IoT

• AEC-Q200 Grad 1 (– 40°C bis +125°C)

Mittellage-Ferrit

Umwelt   RoHS konform, Halogen frei

Beendigungen   Zinn-Silber-Kupfer über Zinn über Nickel über phos Bronze

Gewicht 6,5 – 8 g

Umgebende Temperatur – 40°C zu +125°C

Maximale Teiltemperatur +165°C (umgebend + Tempaufstieg)

Lagertemperatur-Komponente: – 40°C zu +165°C

Band- und Spulenverpacken: – 40°C zu +80°C

Widerstand zu lötenden maximalen drei 40 zweiten Rückfluten der Hitze an +260°C, Teile abgekühlt zur Raumtemperatur zwischen Zyklen

Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 1 (unbegrenztes Bodenleben an <30>

Ausfälle in Zeit (SITZ)/die mittlere Zeit zwischen Ausfällen (MTBFs)

38 pro Milliarde Stunden/26.315.789 Stunden, berechnet pro Telcordia SR-332

1. Verpacken: D = 13 ″ Maschine-bereite Spule. EIA-481 prägte Plastikband (150 Teile pro volle Spule).

                               Spule der Quantitäten weniger als voll verfügbar: im Band (nicht Maschine bereit) oder mit Führer und Anhänger (Vorwurf $25).

2. Induktanz ist für das Primär, gemessen bei 250 kHz, 0,5 Vrms, 0 ADC.

3. ist Durchsickerninduktanz für das Primär mit dem Sekundär und Zusatzwicklungen schlossen kurz.

4. DC-Strom an 25°C, deren Induktanztropfen verursacht <15>

5. ist Ertrag für das Sekundär. Ertrag der Zusatzwicklung ist 12 V, 30 MA.

6. beziehen sich elektrische Spezifikationen an 25°C. auf Doc. 362" die lötenden Oberflächenberg-Komponenten“ vorher lötend.
