Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

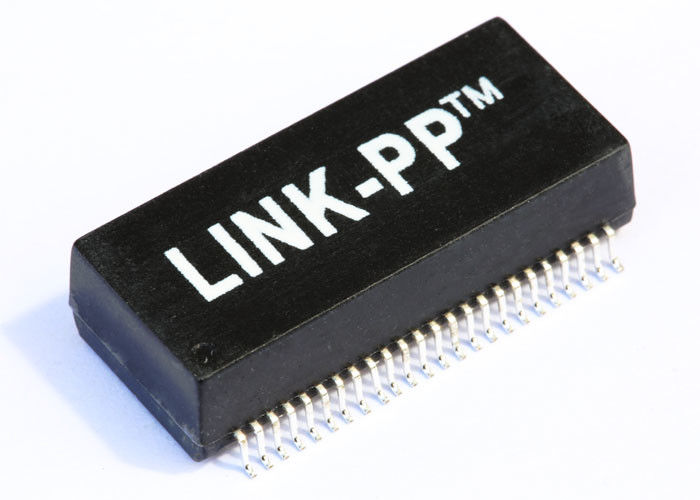

Modellnummer: HST-48005SR HST-48027SCR HST-48047SCR
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikationen: |
HST-48005SR HST-48027SCR HST-48047SCR |
Befestigung: |
SMT |
Ethernet: |
1x 10/100/1000Mbps |
Proben: |
Verfügbar |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spezifikationen: |
HST-48005SR HST-48027SCR HST-48047SCR |
Befestigung: |
SMT |
Ethernet: |
1x 10/100/1000Mbps |
Proben: |
Verfügbar |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
●Konform mit IEEE 802,3 Standard-for1000Base-T.
●Primärinduktanz (Langspielplatte) 350uH min.@100KHz, 0.1Vrms, DC 8mA.
●Kapazitanz zwischen den Wicklungen (Cww) 30pF maximal (an 100kHz, an 0.1V).
●Maximales (an 100kHz, an 0.1V) .DCR 1.2Ω Maximum der Durchsickern-Induktanz-(LL) 0.5uH.
●Maximum DCR Pri 0.9Ω Max Sec 1.2Ω.
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückkehr Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, gedruckte Schaltkarte, Schalter, Router,
PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
