Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

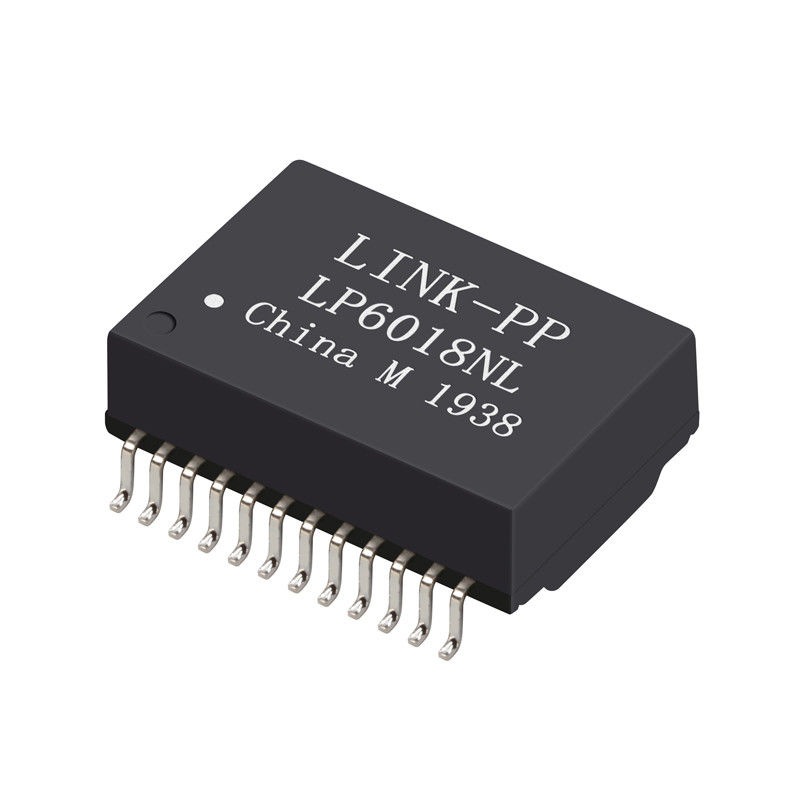

Modellnummer: LP6018NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Kein Einzelteil: |
LP6018NL |
Kategorie: |
Transformator des Gigabit-Rj45 |
Dreht Verhältnis: |
1CT: 1CT |
Befestigung: |
Oberflächenberg |
Größe/Maß: |
18.1mm L x 12.1mm W x 6.3mm H |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Kein Einzelteil: |
LP6018NL |
Kategorie: |
Transformator des Gigabit-Rj45 |
Dreht Verhältnis: |
1CT: 1CT |
Befestigung: |
Oberflächenberg |
Größe/Maß: |
18.1mm L x 12.1mm W x 6.3mm H |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Zahl von Häfen | Anwendungen | Drehungs-Verhältnis | Energie über Ethernet |
| LP6018NL | Lan Ethernet (PoE+) | 1:1 | IEEE 802.3/IEEE 802.3af |
| Verpacken | Kerne pro Hafen | Befestigung der Art | Temperatur |
| Spule, Karton | 8 | SMT/SMD | 0 BIS + 70 |
| Stiftzahl | Abschirmung | Isolierungs-Spannung | LED-Farbe |
| 24 Stifte | -- | Vrms 1500 | --- |
Elektrische Spezifikation @25℃
| Verlust 1.Insertion (DB maximal): | 0.3-1MHz: -1,1 1-65MHz: -0,8 |
| 65-100MHz: -1,0 100-125MHz: -1,2 | |
| Verlust 2.Return (DB-Minute @100 OHM): | 0.5-40MHz: -18 |
| 40-100MHz: -12-20LOG (f/80MHz) | |
| 3.Crosstalk (DB-Minute): | 0.3-100MHz: -33-20LOG (f/100MHz) |
| 4.CM ZU CM REJ: | 0.3-100MHz: -30dB Minute |
| 5.CM ZU DM REJ: | 0.3-100MHz: -35dB Minute |
| Verhältnis 6.Turns: | PRI: SEC= 1CT: 1CT ±2% |
| 7.Inductance (100KHz/0.1V@11mA): | Minute 350uH |
| Linie Strom DC-8.Balanced: | 350mA maximales @ 57VDC ununterbrochen |
| 9.Hipot: | 1500Vrms/0.5mA |
| Temperatur 10.Operating: | -40℃~+85℃. |
ANMERKUNGEN:
Module des Transformator-1.Gigabit mit Energie über Ethernet-Wahl
speciffcation 2.Meets IEEE 802.3af
der Teil 3.For RoHS addieren Suffix NL
Höchstlötmittel 4.RoHS " NL“, das 260℃%%P5℃ veranschlagt.
Anwendungen:
Wettbewerbsvorteil
☛ Designer und Hersteller für 18 Jahre.
☛ 2500 Arbeiten, 4 Anlagen
☛ führen bestimmt PlattfischNetzwerkanalysator
☛ oder 4 Wochen auf Lager.
☛ flexibler Entwurf entsprechend den erforderlichen Informationen der Kunden ohne irgendeine exral Gebühr.
