Haus > produits > Flaches RJ45 Jack > J1L-0103NL flacher RJ45 Vorsprung-oben 10/100/1000 PWBs Jack Magnetics

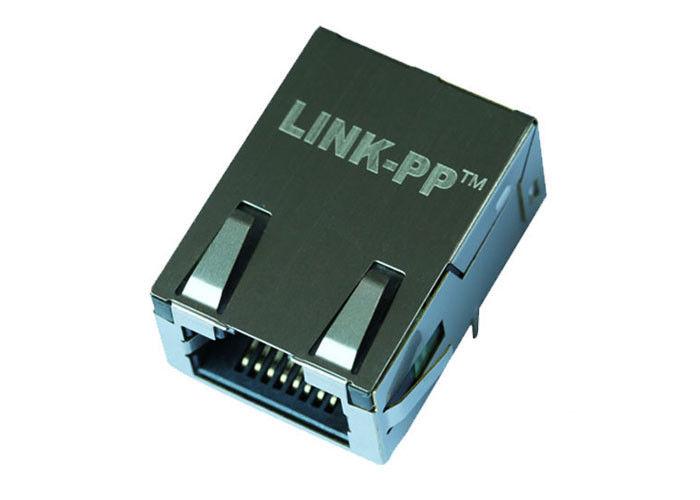

J1L-0103NL flacher RJ45 Vorsprung-oben 10/100/1000 PWBs Jack Magnetics

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,ROHS,Reach,ISO

Modellnummer: J1L-0103NL

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 50/500/1000/25K

Preis: $0.08-$1.79

Verpackung Informationen: 60pcs/tray oder Spulen-Paket

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 2800K-PCS/Month

Erhalten Sie besten Preis
Höhepunkt:

ultra flache Steckfassung

,

flaches Verbindungsstück rj45

Teilenummer:
J1L-0103NL
Anschlusstyp:
Gigabit-Zurückhaltung
Anwendungen:
10/100/1000 Lan
Montage-Art:
Durch Loch
Orientierung:
Winkel 90~ (recht)
Beendigung:
Lötmittel
Abschirmung:
Abgeschirmt, EMS-Finger
Datei:
PDF/3D/ISG/Stp/Step/Datasheet
Teilenummer:
J1L-0103NL
Anschlusstyp:
Gigabit-Zurückhaltung
Anwendungen:
10/100/1000 Lan
Montage-Art:
Durch Loch
Orientierung:
Winkel 90~ (recht)
Beendigung:
Lötmittel
Abschirmung:
Abgeschirmt, EMS-Finger
Datei:
PDF/3D/ISG/Stp/Step/Datasheet
J1L-0103NL flacher RJ45 Vorsprung-oben 10/100/1000 PWBs Jack Magnetics
J1L-0103NL flacher RJ45 Vorsprung-oben 10/100/1000 PWBs Jack Magnetics

TEILNUMMER J1L-0103NL
KONTAKT-STECKBEREICH-ÜBERZUG GOLD 50 U“
KLINKE HERAUF
LED-WAHL GRÜN U. GRÜN
ZAHL VON HÄFEN 1X1
PAKET THT
PAKET-HÖHE MILLIMETER 11,300
PAKET-LÄNGE MILLIMETER 26,060
PAKET-BREITE MILLIMETER 17,580
PWB-BERG-WINKEL SEITENeintritt
POE-BEWERTUNG NON-POE
ROHS KONFORM YES-RoHS-6
GESCHWINDIGKEIT 1000BASE-T
TEMPERATUR 0 BIS 70
DREHUNGS-VERHÄLTNIS 1:1

Beschreibungen

Mag45 - RJ45 mit integriertem Magnetics

Entwerfen des Modells: 【J1L-0103NL】



♦ J1L-0103NL Zurückhaltung TE Magjack
♦ flacher Rj45 Stecker J1L-0103NL
♦1000Base-T Zurückhaltung Rj45 mit Magnetics
♦ Zurückhaltung Rj45 PWB
♦ Zurückhaltung Rj45 10/100/1000 mit Magnetics
♦ flaches Verbindungsstück Rj45

♦ bestimmt für Netzwerkschnittstellekartenanwendung.
♦ entwarf, IEEE802.3u-Bedingung zu erfüllen.
♦ verfügbar in allen Drehungsverhältnissen verwendet durch LAN ICmanufactures.
♦ Knotenvermittlungsstellenhähne verfügbar für zusätzliches EMIreduction.
Auf PWB zu setzen und zu verlegen ♦ einfachste magnetische Komponente.
♦ Conserves PWB-Raum herabsetzend.

♦ Massenproduktions-Modell: 【】



MAG.REVERSE-KLINKE,

LED optional; EMS-Finger optional.


Beschreibung

1840718-8 flacher TE Magjack Rj45 PWB-Gigabit-Vorsprung-oben 10/100/1000 Magnetics
1. Produkt-Art Eigenschaften:
  1) Produkt-Art = Verbindungsstück
  2) Jack-Art = RJ45
  3) Profil = Standard
  4) PWB-Montage-Orientierung = Eintritt des Seiten-Eintritts-(rechtwinkliges) /Top (vertikal)
2. mechanisches Zubehör:
  1) Jack-Konfiguration = 1 x 1
3. elektrische Eigenschaften:
  1) abgeschirmt = ja
4. Beendigungs-in Verbindung stehende Eigenschaften:
  1) EMS-Finger - Unterseite = außen
  2) Beendigungs-Methode = Lötmittel
5. Körper-in Verbindung stehende Eigenschaften:
  1) sondern Hafen-Konfiguration =/multi aus
  2) EMS-Finger - Spitze und Seiten = mit außen
  3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
  4) PWB-Schwanzlänge
6. Kontakt-in Verbindung stehende Eigenschaften:
  1) vorbelastet = ja
  2) Anschlussart-Art = durch Loch-/Oberflächen-Berg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
  1) Verbindungsstück-Art = Jack
8. Industriestandards:
  1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
  2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
      Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
      Rückflut-Löten optional;
  3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
  1) linke LED-Farbe (Position #1) = Grün - 250-Ohm-Widerstand
  2) rechte LED-Farbe (Position #2) = Grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
  1) trifft auf = Leiterplatte zu
  2) Umweltbedingungen = Büro/Voraussetzungen
  3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
11.Hipot:
     MINUTE 1500Vrms oder mehr

Ethernet-Anwendungen


Entwarf zu den Umfeldaufgaben, wie ADSL-Modem, LAN-auf-Motherboard. Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem, Call-Center-Lösungen, komplexe gesetzte Spitzenkästen, VOIP-Zugangseinrichtung, Border Gateway Protocol, schneller Ethernet-Schalter…



Vorteil

1840718-8 flaches TE Magjack
18 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist

Berühmter Kunde


Entwerfen Sie für Ti, Intel, Samsung, Plattfisch, Jabil, Flextronics, Zypresse, Freescale, EKF .......


Ems-Komponenten-Auftreten

Eingebaute flexible PWB-Versammlung; Steif-flexible PWB-Versammlung; Mikroelektronisch, Halbleiterchip; Mikroelektronisch, Chip an Bord; Optoelektronische Versammlung; Rf/drahtlose Versammlung; Durch Loch-Versammlung; Oberflächenstützteil; System-Versammlung; Leiterplatte-Versammlung
