Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HMU2103NL/HMU2103NLT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
PN: |
HMU2103NL/HMU2103NLT |
Port: |
Single |
poe: |
ohne |
Montage: |
SMD |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Teilenummer: |
BMS-Transformator/-drosselklappe |
PN: |
HMU2103NL/HMU2103NLT |
Port: |
Single |
poe: |
ohne |
Montage: |
SMD |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Teilenummer: |
BMS-Transformator/-drosselklappe |

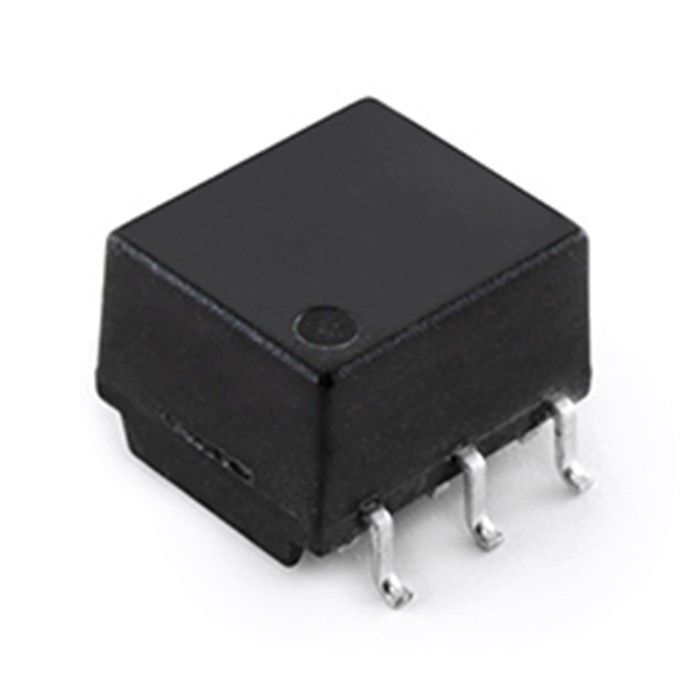

| BMS-Transformator, 2-Ch, 1000 V, +125°C, AEC-Q200 konform, SMT, Rohs | |
| Impuls-Teilnummer | HMU2102NL/HMU2102NLT |
| Teil-Status | Aktiv |
| Qualitication | Pro AEC-Q200 |
| Anwendung-Lan | BMS-Transformator/-drosselklappe |
| Bau | Offener Rahmen |
| Isolierungs-Spannung | 4300 VDC für 30 Sekunden |
| Zahl von Kanälen | 2 |
| Paket | SMT |
| Isolationswiderstand | 400 Megaohme minimal |
| Funktions-Spannung | 1000 VDC für 15 Jahre |
| Induktanz | 150µH Minute, 370µH maximal |
| Rohs konform | YES-RoHS-6 |
| Betriebstemperatur | - 40℃ ZU +125℃ |
| Lagertemperatur | - 50℃ ZU +125℃ |
| Paket-Höhe (Zoll) | 0,192 |
| Paket-Höhe (Millimeter) | 4,88 |
| Paket-Länge (Zoll) | 0,583 |
| Paket-Länge (Millimeter) | 14,81 |
| Paket-Breite (Zoll) | 0,579 |
| Paket-Breite (Millimeter) | 14,7 |
| Drehungs-Verhältnis | 1,00 + 2% |
| Polarität | Pro Diagramm |
Lan-Transformator-Module
Verdrahtete LANs-Bedarfsimpulswandler für das Getriebe von rechteckigen Impulsen. Wie herkömmliche Transformatoren bestehen Impulswandler aus einem Kern mit einer Primär- und Sekundärwicklung. Die galvanische Trennung dient, empfindliche IC und vernetzte Geräte vor DC-Neigung auf der Linie zu schützen.
Weil sie Pulswellen übertragen müssen, die viele verschiedenen Frequenzkomponenten enthalten, resultierend aus der Fourier-Transformation, müssen ihre Kerne niedrige Verluste kennzeichnen und Impulsverzerrungen über einem breiten Frequenzbereich verhindern. Um diese Nachfragen zu befriedigen, hat LINK-PP sich von LAN-Impulswandlern unter Verwendung leistungsstarken entwickelt.
Um das Eindringen oder den Ausfluß von Gleichtaktgeräuschen zu unterdrücken, werden LAN-Impulswandler normalerweise mit Gleichtaktdrosselklappen kombiniert um ein Impulswandlermodul zu bilden.
Dieses Modul der Reihe nach wird im Verbindungsstück RJ-45 eingebettet, um eine Anschlussbaugruppe zu bilden (Tabelle 1). So für Gebrauch in den Standard-Verbindungsstücken RJ-45, müssen LAN-Impulswandler sehr kompakt auch sein.
Unsere Kunden:
• Texas Instruments
LINK-PP ist der bevorzugte Lieferant von TI.
Willkommen, zum der TI-Website zu besichtigen: http://www.ti.com/tool/beaglebk#0
Sie betrachten unser Logo „LINK-PP“ auf BeagleBone-Brett.
• Intel
LINK-PP ist der bevorzugte Lieferant von Intel.
LINK-PP LPJG16314A4NL wird in MinnowBoard verwendet, das von Intel maximal ist.
FAQ
Q: Wie lang Lieferfrist?
A: Reihe RJ45/RJ11: 12~20 Tage
SFP-Reihe: 25~30 Tag-USB-Reihe: 7~15 Tage
Verbindungsstück: 7~15 Tage
Q: Wie kann ich Zitat erhalten?
A: Es ist hilfreich für uns, das rechte Einzelteil zu empfehlen, wenn wir Ihre Detailanforderungen kennen
(ZahlHafen-, abgeschirmter oder nicht-abgeschirmt, geführter oder Doppelled, mit oder ohne Transformator usw.).
Zeichnung und Zitat werden dementsprechend gesendet. Selbstverständlich ist es am besten, wenn wir Ihre Zeichnung haben.
Q: Kann ich Proben haben?
A: Proben sind für Bewertung verfügbar.
Q: Ist Soem u. ODM verfügbar?
A: OEM&ODM sind willkommen.
