Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 24HSS1041-2HF
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
24HSS1041-2HF |
P/N: |
LP5004NL |
Ethernet: |
1x10/100Mbps |
Montage: |
SMD |
MASS: |
17.70x15.80x6.60mm |
Proben: |
frei |
Technische Daten: |
24HSS1041-2HF |
P/N: |
LP5004NL |
Ethernet: |
1x10/100Mbps |
Montage: |
SMD |
MASS: |
17.70x15.80x6.60mm |
Proben: |
frei |
1. Transformator des Magnetics-1000Base-T
2. Isolierungs-Spannung: 1500Vrms
3. Isolierungs-Transformator des Ethernet-10/100/1000Mbps
4. 24 Stiftaufputzmontage-Transformator

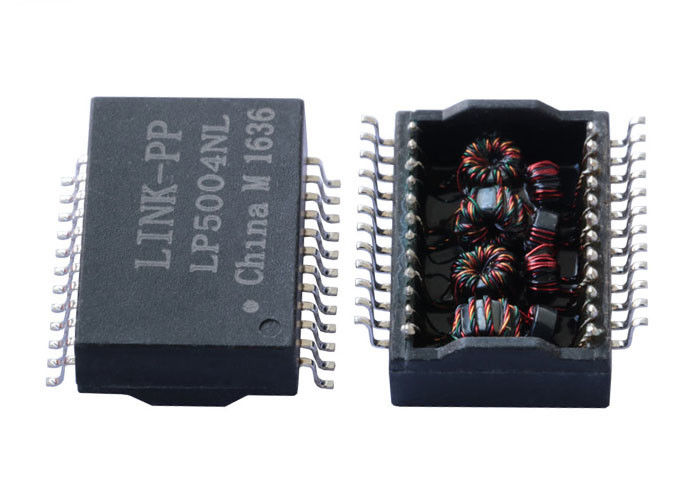

5. LINK-PP LP5004NL magnetisch für Gigabit Ethernet
| Einzelner Hafen, 1000 BASE-T Ethernet-Transformator-Module, SMD, Rohs | |
| LINK-PP Teilnummer | LP5004NL |
| Bothhand-Teilnummer | 24HSS1041-2HF |
| Geschwindigkeit | 1000BASE-T |
| Zahl von Häfen | EINZELN |
| Anwendung - LAN | ETHERNET (NICHT PoE) |
| Paket | SMD |
| Temperatur | 0 BIS 70 |
| AutomDX | JA |
| Kommentar | SELBEN WIE NL-VERSION |
| Konfiguration RX | T, C, S |
| Konfiguration TX | T, C, S |
| Bau | OFFENER RAHMEN |
| Kerne pro Hafen | 8 |
| Paket-Höhe (Zoll) | 0,260 |
| Paket-Höhe (Millimeter) | 6,60 |
| Paket-Länge (Zoll) | 0,697 |
| Paket-Länge (Millimeter) | 17,70 |
| Paket-Breite (Zoll) | 0,65 |
| Paket-Breite (Millimeter) | 16,51 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
Chipseite zu Leitungsseite
Anwendungen
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte,
Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Wettbewerbsvorteil
Personal 1100,
100% Test
Flexible Lieferfrist
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
