Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: H5014NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Teilenummer: |
H5014NL |
Geschwindigkeit: |
Gigabit |
Zahl von Häfen: |
Dual |
Anwendung: |
Lan-Ethernet |
Verpackung: |
SMD |
Temperatur: |
-40 zu +85℃ |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Teilenummer: |
H5014NL |
Geschwindigkeit: |
Gigabit |
Zahl von Häfen: |
Dual |
Anwendung: |
Lan-Ethernet |
Verpackung: |
SMD |
Temperatur: |
-40 zu +85℃ |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Hafen 1.Single Lan-Transformator
2.ColiStructure: Toroidal
Transformator 3.100base-t
4.SMD, 24 Stifte

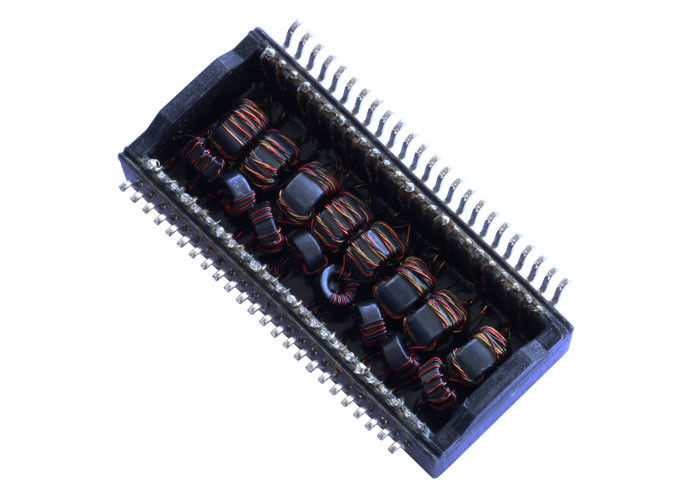

10 / Doppel-Port 100/1000BASE-TX Lan-Transformator mit 48 Stiften
Beschreibung:
Doppel-Port Gigabit Ethernet-Magnetics-Transformatoren
| Doppel-Port, magnetischer Transformator 1000 BASE-T LAN, SMD, Rohs | |
| LINK-PP Teilnummer | LP5014NL |
| Geschwindigkeit | 1000BASE-T |
| Zahl von Häfen | DOPPEL |
| Anwendung - LAN | ETHERNET (NICHT PoE) |
| Paket | SMD |
| Temperatur | 0℃ ZU + 70℃ |
| AutomDX | JA |
| Kommentar | SELBEN WIE NL-VERSION |
| Konfiguration RX | T, C, S |
| Konfiguration TX | T, C, S |
| Bau | OFFENER RAHMEN |
| Kerne pro Hafen | 16 |
| Paket-Höhe (Zoll) | 0,276 |
| Paket-Höhe (Millimeter) | 7,00 |
| Paket-Länge (Zoll) | 1,102 |
| Paket-Länge (Millimeter) | 28,00 |
| Paket-Breite (Zoll) | 0,638 |
| Paket-Breite (Millimeter) | 16,20 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Berufsbescheinigung:
● ISO-9001:2008
● UL-Bescheinigung
● Reichweite Cetitifaction
● RoHS-Befolgung
● Active-Umweltpolitik
Lan-Produkt-Führer-Server:
Das ●, das Grundflächen überlagert, ist ratsam. Verlegen Sie Verbindungsstück/getrennte Modulmassepunkte auf Fahrgestellen/analogem Boden, wenn möglich.
● halten Signalspuren von PHY zum Verbindungsstück/zu getrenntem Modul, die so kurz ist, wie möglich. Wenn Spuren 3-4 Zoll übersteigen, beachten Sie große Aufmerksamkeit Linie Widerstandunausgeglichenheit.
● unter Verwendung BST (Widerstände 75Ω und Hochspannungskappe zur Gehäusemasse) zum der Kabelseite CTs zu beenden ist für beste EMS-Leistung ratsam (eingeschlossen in den meisten Verbindungsstücklösungen).
● folgen Anwendungsanmerkungen PHY-Herstellers für weiteren Plan.
